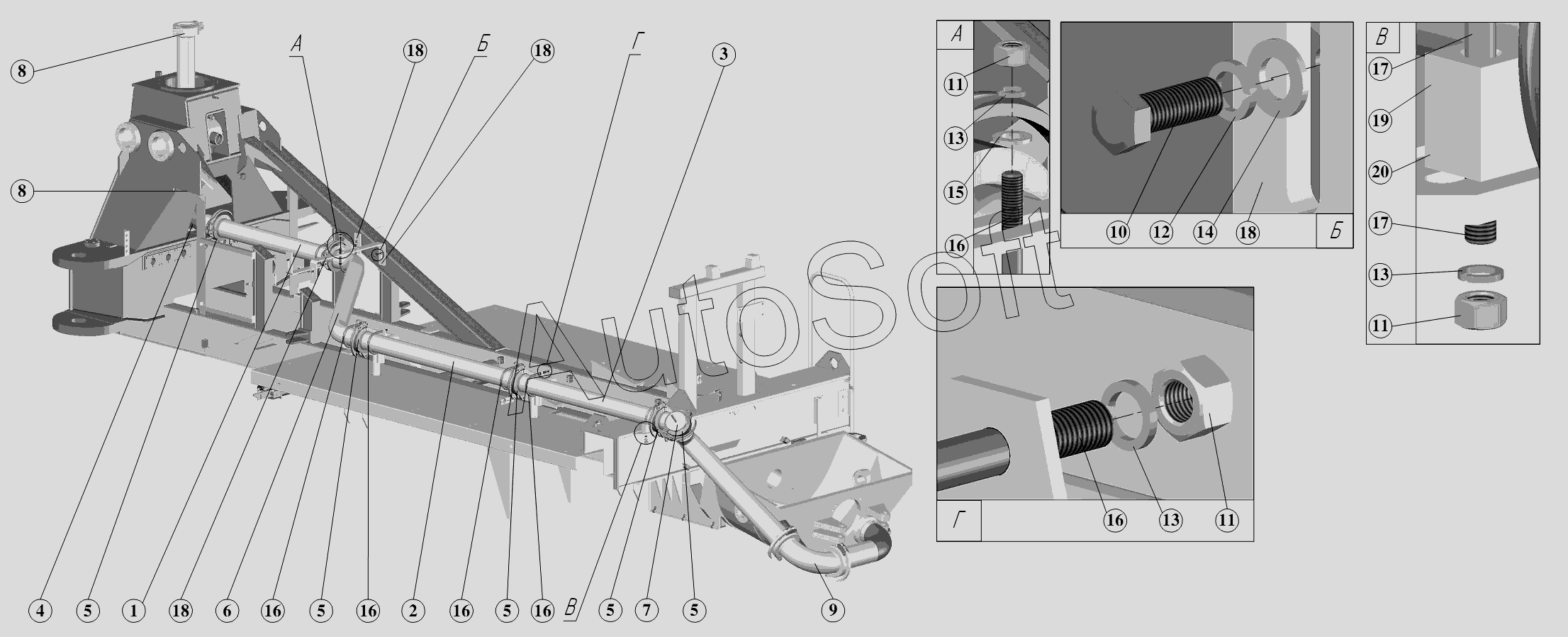

Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 581532 (2007). Бетоновод насоса СБ-170.40.00.000
1
2
3
4
5
5
5
5
5
6
7
8
8
9
10
11
11
11
12
13
13
13
14
15
16
16
16
16
16
16
17
17
18
18
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Звено бетоновода | |
| 2 | С***2 | Звено бетоновода | |
| 3 | С***4 | Звено бетоновода | |
| 4 | С***2 | Колено | |
| 5 | С***0 | Муфта | |
| 6 | С***0 | Звено бетоновода | |
| 7 | С***0 | Крышка | |
| 8 | С***0 | Муфта | |
| 9 | С***0 | Звено бетоновода | |
| 10 | Б***9 | Болт M12-6gx35.56.019 | |
| 11 | Г***9 | Гайка М16-6Н.5.019 | |
| 12 | Ш***9 | Шайба 12.65Г.019 | |
| 13 | Ш***9 | Шайба 16.65Г.019 | |
| 14 | Ш***п | Шайба С12.02.Ст3сп | |
| 15 | Ш***п | Шайба С16.02.Ст3сп | |
| 16 | С***4 | Хомут | |
| 17 | С***1 | Хомут | |
| 18 | С***1 | Кронштейн | |
| 19 | С***2 | Ложемент | |
| 20 | С***3 | Пластина |
