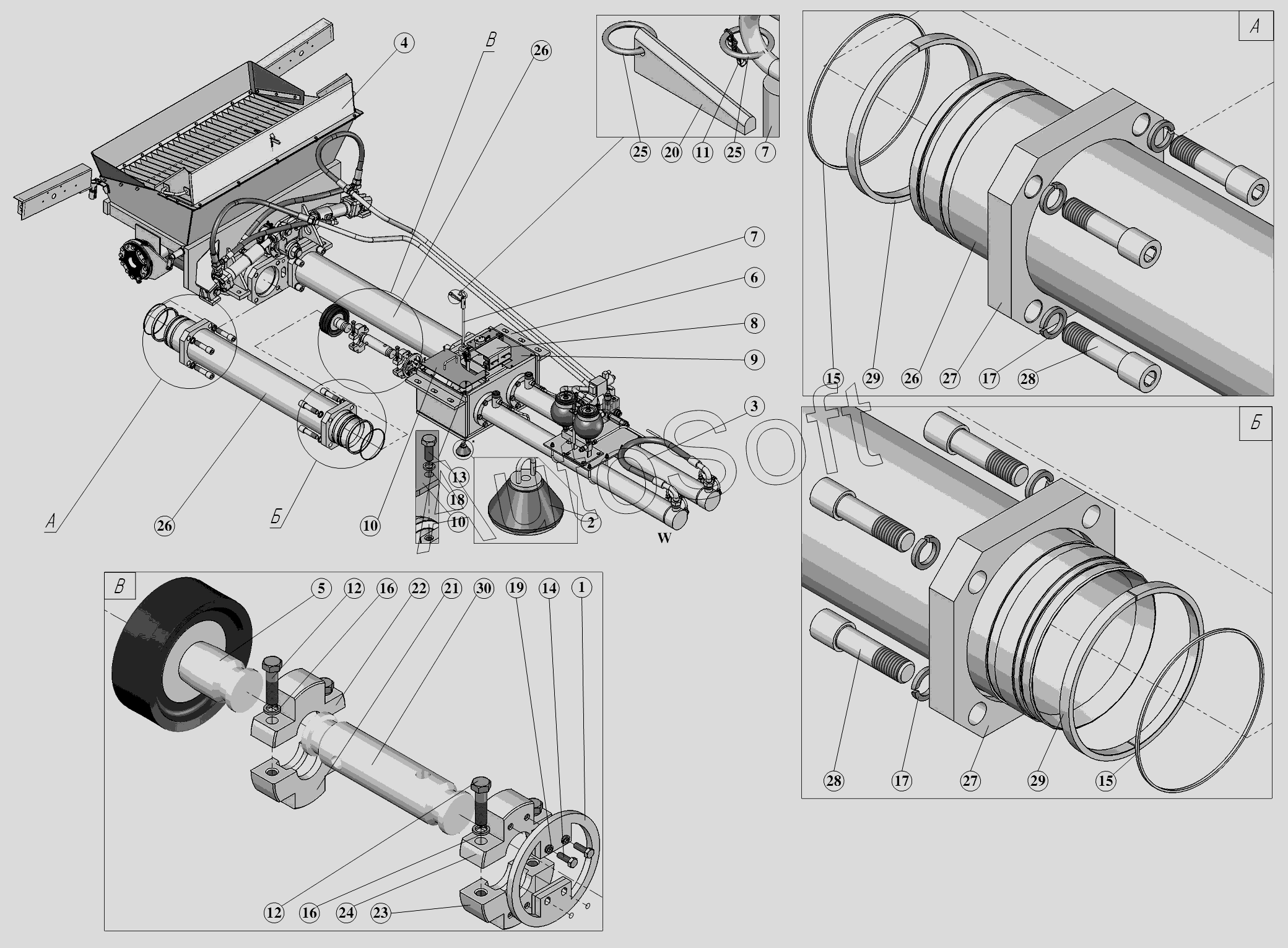

Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 581532 (2007). Бетононасос СБ-170.89.00.000
16
16
30
29
29
28
28
27
27
26
26
26
25
25
24
23
22
21
20
19
18
17
17
1
15
15
14
13
12
12
11
10
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Фланец | |
| 2 | С***0 | Заглушка | |
| 3 | С***0 | Гидрооборудование бетононасоса | |
| 4 | С***0 | Воронка приёмная | |
| 5 | С***0 | Поршень в сборе | |
| 6 | С***0 | Емкость промывочная | |
| 7 | С***0 | Держатель заглушки | |
| 8 | С***0 | Механизм преключения | |
| 9 | С***0 | Крышка | |
| 10 | С***0 | Крышка | |
| 11 | 1***3 | Цепь 14Ц15Хр РТМ2201-78-73 | |
| 12 | Б***9 | Болт M16-6gx60.56.019 | |
| 13 | Б***9 | Болт M6-6gx16.56.019 | |
| 14 | Б***9 | Болт M8-6gx25.56.019 | |
| 15 | 2***2 | Кольцо 215-220-36-2-2 | |
| 16 | Ш***9 | Шайба 16.65Г.019 | |
| 17 | Ш***9 | Шайба 30.65Г.019 | |
| 18 | Ш***9 | Шайба 6.65Г.019 | |
| 19 | Ш***9 | Шайба 8.65Г.019 | |
| 20 | С***1 | Клин | |
| 21 | С***8 | Зажим | |
| 22 | С***9 | Зажим | |
| 23 | С***0 | Зажим | |
| 24 | С***1 | Зажим | |
| 25 | С***6 | Кольцо | |
| 26 | С***1 | Бетоноцилиндр | |
| 27 | С***2 | Фланец | |
| 28 | С***3 | Болт | |
| 29 | С***4 | Кольцо разрезное | |
| 30 | С***5 | Вставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
