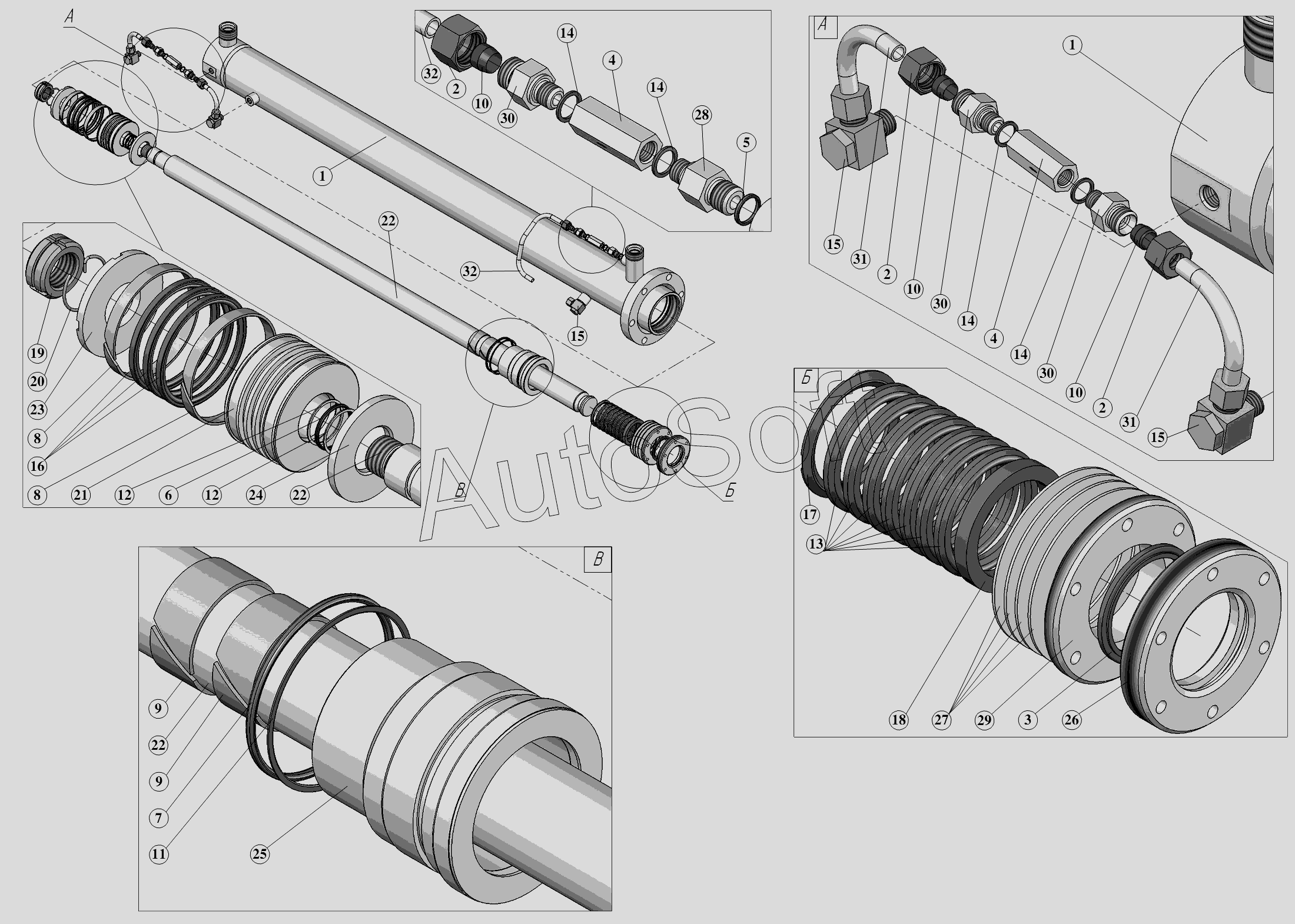

Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 581532 (2007). Гидроцилиндр бетононасоса СБ-170.81.30.000
17
32
32
31
31
30
30
30
29
28
27
26
25
24
23
22
22
22
21
20
19
18
1
1
16
15
15
15
14
14
14
14
13
12
12
11
10
10
10
9
9
8
8
7
6
5
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Корпус | |
| 2 | Г***L | Гайка накидная 12L | |
| 3 | Е***5 | Грязесъемник Е52-063-5 | |
| 4 | К***6 | Клапан обратный NV-6 | |
| 5 | 0***2 | Кольцо 015-018-19-2-2 | |
| 6 | 0***2 | Кольцо 040-045-30-2-2 | |
| 7 | 1***2 | Кольцо 102-110-46-2-2 | |
| 8 | Е***5 | Кольцо Е21Т-110-12-2,5 | |
| 9 | Е***5 | Кольцо Е22Т-063-30-2,5 | |
| 10 | К***L | Кольцо врезное 12L | |
| 11 | 1***0 | Кольцо защитное 1026-1100 | |
| 12 | 4***0 | Кольцо защитное 403-450 | |
| 13 | М***2 | Манжета М63-83-2 | |
| 14 | П***1 | Прокладка G 1/4 М-1 | |
| 15 | c***6 | Угольник поворотный 12 L 3/8dm | |
| 16 | Е***5 | Уплотнение Е15-110-5 | |
| 17 | С***5 | Кольцо опорное | |
| 18 | С***6 | Кольцо нажимное | |
| 19 | С***6 | Гайка | |
| 20 | С***1 | Кольцо стопроное | |
| 21 | С***1 | Поршень | |
| 22 | С***2 | Шток | |
| 23 | С***3 | Кольцо опорное | |
| 24 | С***4 | Кольцо | |
| 25 | С***5 | Втулка упорная | |
| 26 | С***6 | Крышка | |
| 27 | С***9 | Шайба регулировочная | |
| 28 | С***0 | Штуцер | |
| 29 | С***1 | Гайка | |
| 30 | С***2 | Штуцер | |
| 31 | С***4 | Труба прицизионная | |
| 32 | С***5 | Труба прицизионная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
