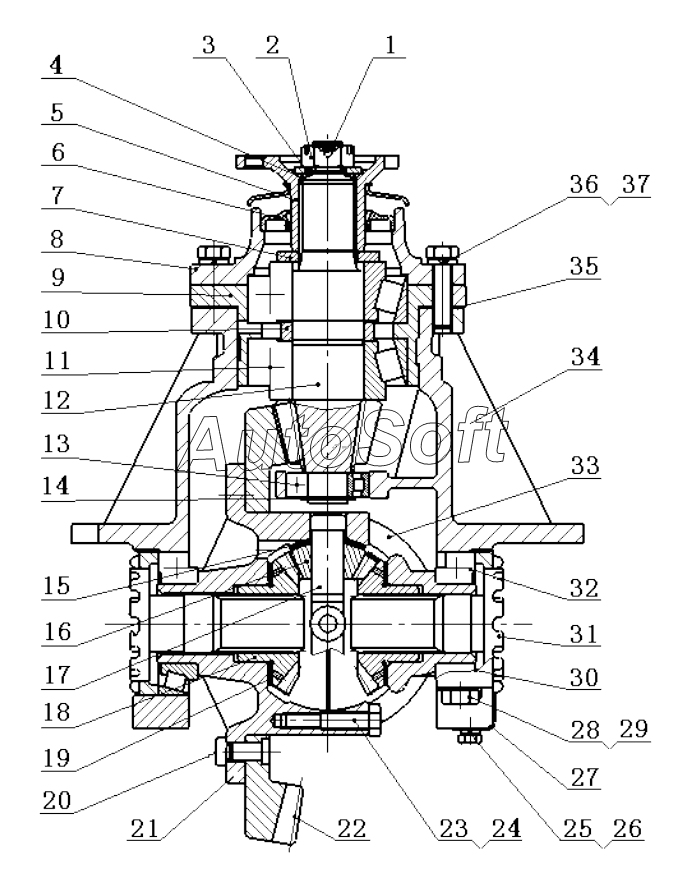

Каталог запасных частей к технике: Luneng LN-915 (2010). Main Transmission Parts
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Cotter Pin | |
| 2 | Z***4 | Notch Nut | |
| 3 | Z***2 | Washer | |
| 4 | Z***3 | O-Ring | |
| 5 | Z***Q | Input Flange | |
| 6 | Z***0 | Oil Seal | |
| 7 | Z***6 | Thrust Washer | |
| 8 | Z***D | Bearing Cover | |
| 9 | Z***D | Bearing Seat | |
| 10 | Z***3 | Bearing Spacer | |
| 11 | G***4 | Bearing | |
| 12 | Z***A | Drive Bevel Gear | |
| 12 | Z***B | Drive Bevel Gear | |
| 13 | G***4 | Bearing | |
| 14 | G***6 | Circlip | |
| 15 | Z***2 | Washer | |
| 16 | Z***3 | Planet Gear | |
| 17 | Z***A | Shaft | |
| 18 | Z***4 | Axle Shaft Gear | |
| 19 | Z***5 | Washer | |
| 20 | Z***4 | Rivet | |
| 21 | Z***0 | Right Case | |
| 22 | Z***A | Driven Bevel Gear | |
| 22 | Z***B | Driven Bevel Gear | |
| 23 | Z***6 | Bolt | |
| 24 | Z***7 | Lock Plate | |
| 26 | G***7 | Washer | |
| 27 | Z***8 | Lock Plate | |
| 28 | G***6 | Bolt | |
| 29 | Z***7 | Lock Plate | |
| 30 | Z***2 | Bearing Cover | |
| 31 | Z***9 | Adjust Nut | |
| 32 | G***4 | Bearing | |
| 33 | Z***3 | Left Case | |
| 34 | Z***A | Final Drive Housing | |
| 35 | Z***1 | Adjust Washer | |
| 36 | G***6 | Bolt | |
| 37 | G***7 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
