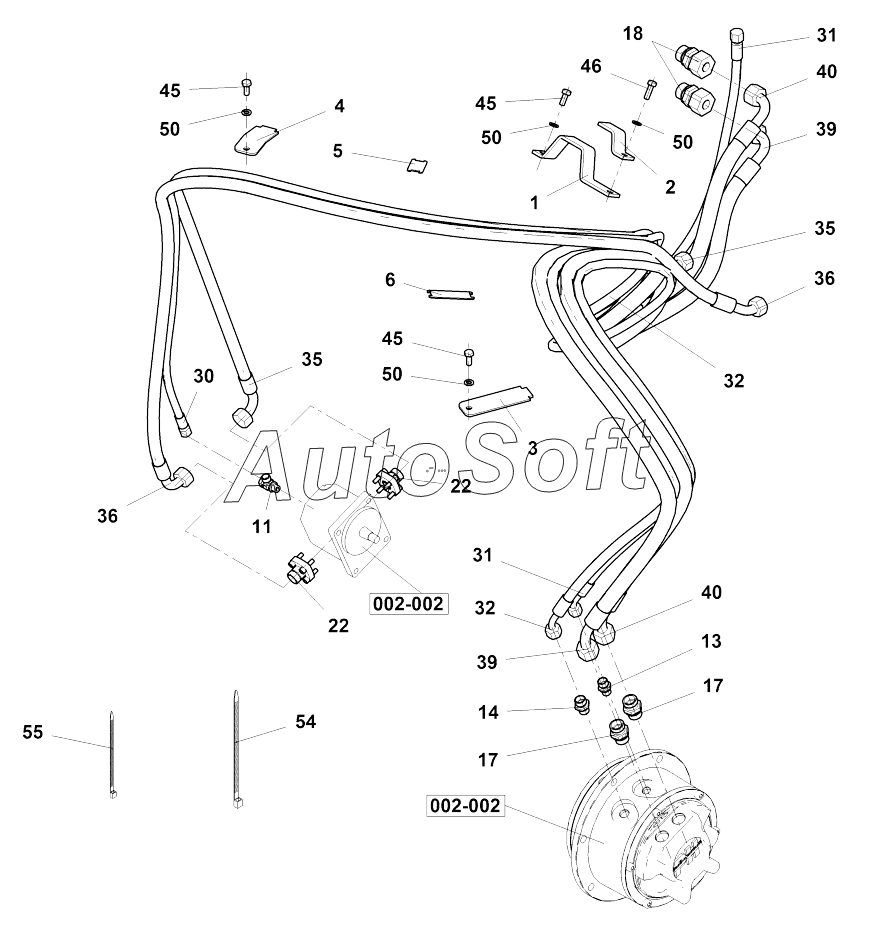

Каталог запасных частей к технике: Ammann ARP 35 (2015). Front drum hydraulics
1
2
3
4
5
6
11
13
14
17
17
18
22
22
30
31
31
32
32
35
35
36
36
39
39
40
40
45
45
45
46
50
50
50
50
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-16921 | 4***1 | Drum hydraulics | |
| 1 | 4***4 | Holder | |
| 2 | 4***2 | Holder | |
| 3 | 4***4 | Plate | |
| 4 | 4***9 | Plate | |
| 5 | 4***0 | Plate | |
| 6 | 4***6 | Plate | |
| 11 | 4***7 | Screwed connection | |
| 13 | 4***5 | Screwed connection | |
| 14 | 4***9 | Screwed connection | |
| 17 | 4***2 | Screwed connection | |
| 18 | 4***8 | Screwed connection | |
| 22 | 4***7 | Flange | |
| 30 | 4***6 | Hydr hose | |
| 31 | 1***9 | Hydr hose | |
| 32 | 1***8 | Hydr hose | |
| 35 | 4***1 | Hydr hose | |
| 36 | 4***2 | Hydr hose | |
| 39 | 4***8 | Hydr hose | |
| 40 | 4***9 | Hydr hose | |
| 45 | 4***0 | Hexagon head screw | |
| 46 | 4***5 | Hexagon head screw | |
| 50 | 4***0 | Spring washer | |
| 54 | 4***9 | Staple strip | |
| 55 | 4***7 | Staple strip |
