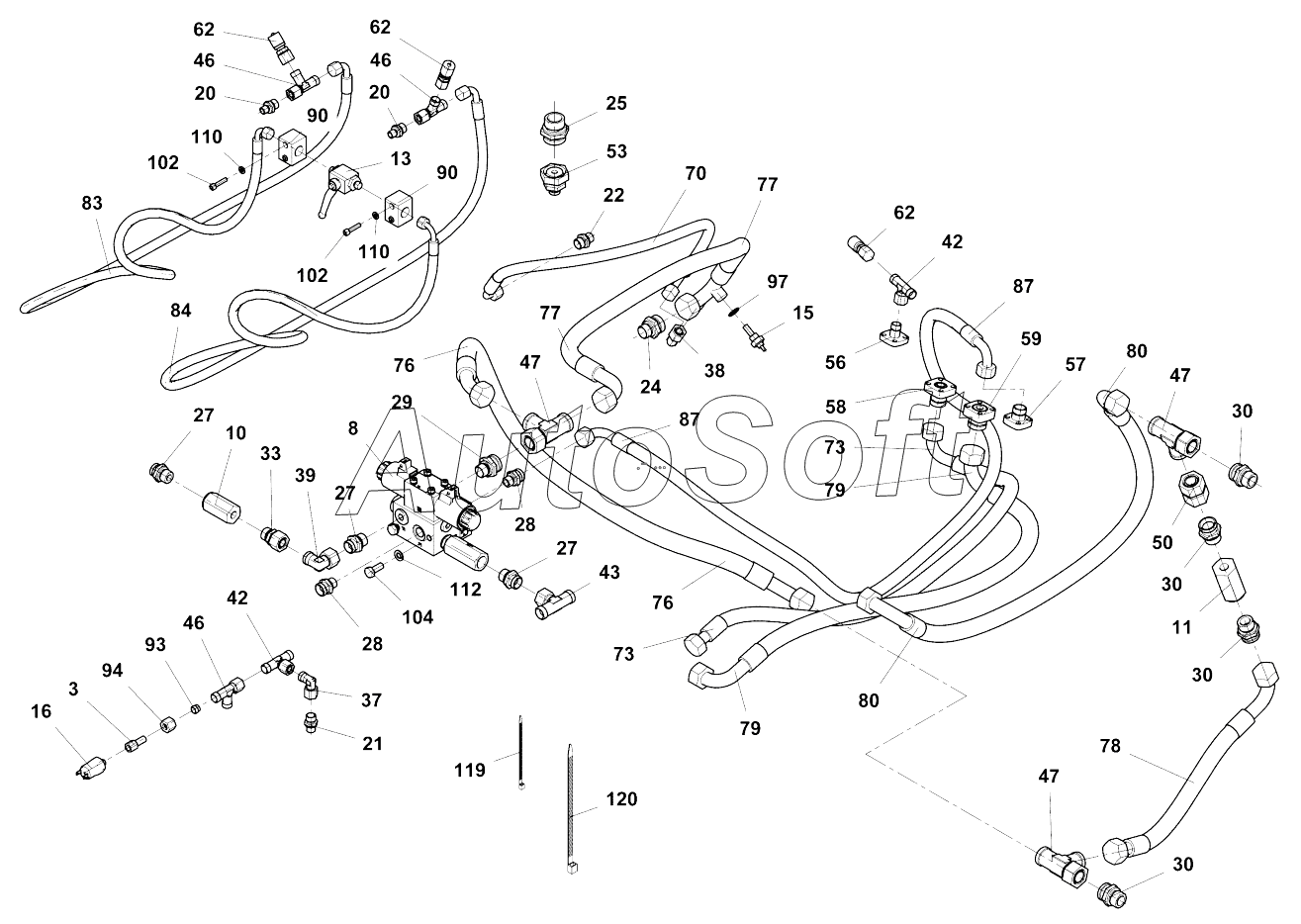

Каталог запасных частей к технике: Ammann ARP 35 (2015). Pump hydraulics
83
56
57
58
59
62
62
62
70
73
73
76
76
77
77
78
79
79
80
80
53
84
87
87
90
90
93
94
97
102
102
104
110
110
112
119
120
27
27
27
3
8
10
11
13
15
16
20
20
21
22
24
25
28
28
29
30
30
30
30
33
37
38
39
42
42
43
46
46
46
47
47
47
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-13043 | 4***3 | Pump hydraulics | |
| 3 | 4***1 | Clutch | |
| 8 | 4***5 | Vibration hydraulic block | |
| 10 | 4***1 | Nonreturn valve | |
| 11 | 4***9 | Valve | |
| 13 | 4***9 | Ball cock | |
| 15 | 4***3 | Temperature switch | |
| 16 | 4***2 | Switch | |
| 20 | 4***5 | Screwed connection | |
| 21 | 4***5 | Screwed connection | |
| 22 | 4***9 | Screwed connection | |
| 24 | 4***1 | Screwed connection | |
| 25 | 4***7 | Screwed connection | |
| 27 | 4***5 | Screwed connection | |
| 28 | 4***0 | Screwed connection | |
| 29 | 4***6 | Screwed connection | |
| 30 | 4***2 | Screwed connection | |
| 33 | 1***8 | Reduction | |
| 37 | 4***7 | Screwed connection | |
| 38 | 4***8 | Screwed connection | |
| 39 | 4***9 | Screwed connection | |
| 42 | 4***5 | T-connection | |
| 43 | 4***4 | T-connection | |
| 46 | 4***5 | L-connection | |
| 47 | 4***3 | L-connection | |
| 50 | 4***9 | Swivel union | |
| 53 | 4***5 | Reduction | |
| 56 | 4***5 | Flange | |
| 57 | 4***7 | Flange | |
| 58 | 1***9 | Flange | |
| 59 | 4***8 | Flange | |
| 62 | 4***7 | Clutch | |
| 70 | 1***0 | Hydr hose | |
| 73 | 4***9 | Hydr hose | |
| 76 | 1***0 | Hydr hose | |
| 77 | 1***9 | Hydr hose | |
| 78 | 4***0 | Hydr hose | |
| 79 | 1***2 | Hydr hose | |
| 80 | 1***1 | Hydr hose | |
| 83 | 4***5 | Hydr hose | |
| 84 | 4***6 | Hydr hose | |
| 87 | 4***7 | Hydr hose | |
| 90 | 4***6 | Clip | |
| 93 | 4***9 | Cutting ring | |
| 94 | 4***2 | Union nut | |
| 97 | 4***5 | Sealing ring | |
| 102 | 4***8 | Socket head cap screw | |
| 104 | 4***5 | Socket head cap screw | |
| 110 | 4***4 | ШАЙБА | |
| 112 | 4***0 | Spring washer | |
| 119 | 4***7 | Staple strip | |
| 120 | 4***9 | Staple strip |
