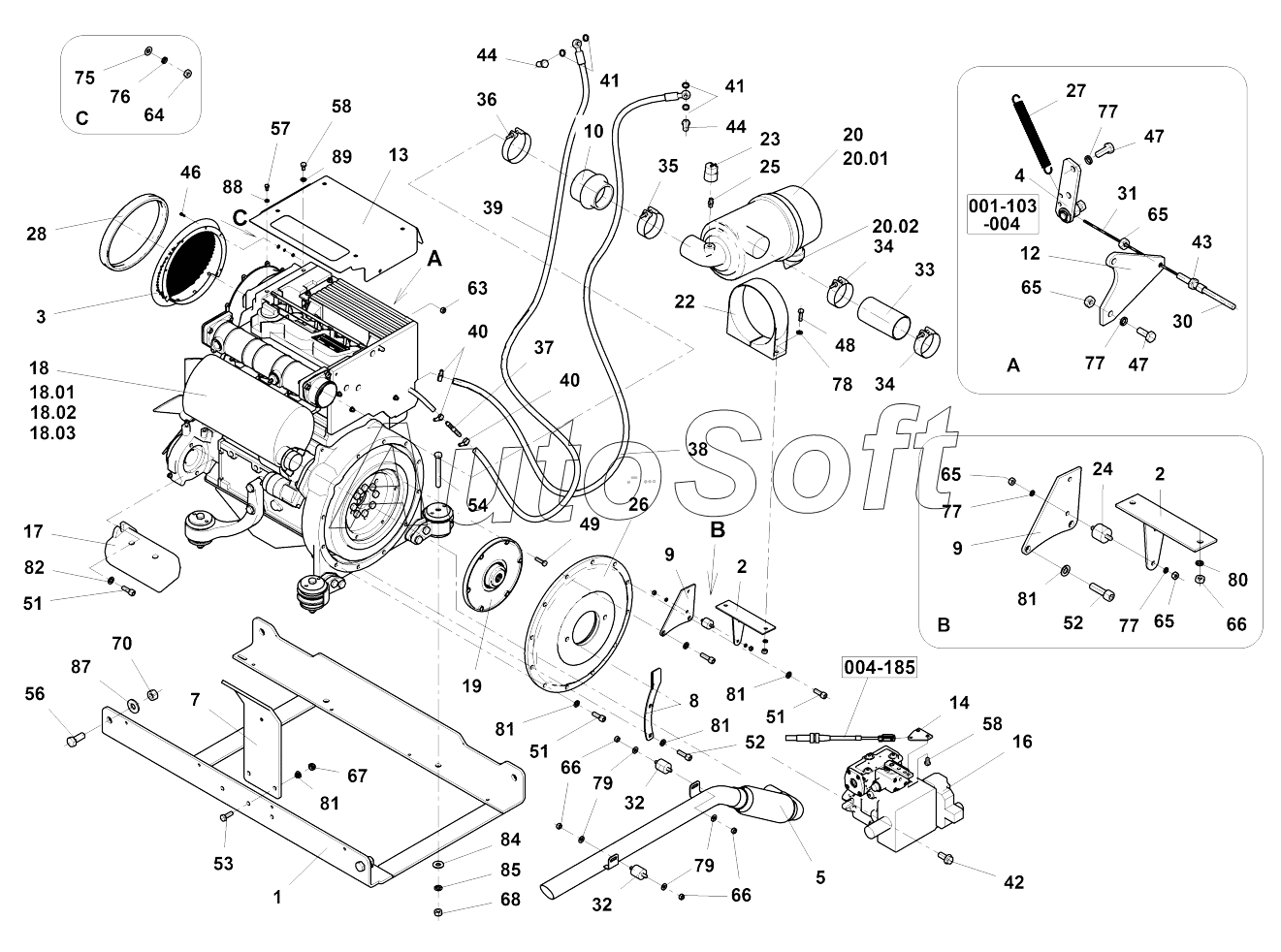

Каталог запасных частей к технике: Ammann ARP 35 (2015). Engine
1
2
2
3
4
5
7
8
9
9
10
12
13
14
16
17
18
19
20
22
23
24
25
26
27
28
30
31
32
32
33
34
34
35
36
37
38
39
40
40
41
41
42
43
44
44
46
47
47
48
49
51
51
51
52
52
53
54
56
57
58
58
63
64
65
65
65
65
66
66
66
67
68
70
75
76
77
77
77
77
78
79
79
80
81
81
81
81
81
82
84
85
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***9 | Diesel engine | |
| 1 | 4***1 | Supporting frame | |
| 10 | 4***A | Reduction | |
| 12 | 4***A | Holder | |
| 13 | 4***9 | Cover | |
| 14 | 4***2 | Lever | |
| 16 | 4***9 | Pump | |
| 17 | 1***1 | Gear pump | |
| 18 | 4***7 | Engine | |
| 18.01 | 4***3 | Engine oil filter | |
| 18.02 | 4***2 | Fuel filter | |
| 18.03 | 5***5 | Belt | |
| 19 | 4***4 | Clutch | |
| 2 | 4***3 | Holder | |
| 20 | 4***9 | Air filter | |
| 20.01 | 4***0 | Air filter element | |
| 20.02 | 1***5 | Dust emptying valve | |
| 22 | 4***1 | Holder | |
| 23 | 4***7 | Indicator | |
| 24 | 4***1 | Rubber mount | |
| 25 | 4***0 | Intermediate piece | |
| 26 | 4***1 | Mounting flange | |
| 27 | 4***9 | Tension spring | |
| 28 | 4***5 | Profile | |
| 3 | 4***A | Collar | |
| 30 | 4***4 | Hose | |
| 31 | 4***0 | Wire cable | |
| 32 | 4***7 | Rubber mount | |
| 33 | 4***0 | Hose | |
| 34 | 4***2 | Hose clamp | |
| 35 | 4***1 | Hose clamp | |
| 36 | 4***6 | Hose clamp | |
| 37 | 4***0 | Connector | |
| 38 | 4***3 | Hydr hose | |
| 39 | 4***4 | Hydr hose | |
| 4 | 4***A | Gas lever | |
| 40 | 4***2 | Hose clamp | |
| 41 | 4***2 | Sealing ring | |
| 42 | 4***0 | Hexagon head screw | |
| 43 | 4***0 | Clamping element | |
| 44 | 4***1 | Hollow screw | |
| 46 | 4***2 | Socket head cap screw | |
| 47 | 4***6 | Hexagon head screw | |
| 48 | 4***8 | Hexagon head screw | |
| 49 | 4***0 | Hexagon head screw | |
| 5 | 4***4 | Exhaust | |
| 51 | 4***0 | Socket head cap screw | |
| 52 | 4***5 | Socket head cap screw | |
| 53 | 4***0 | Hexagon head screw | |
| 54 | 4***0 | Hexagon head screw | |
| 56 | 4***0 | Hexagon head screw | |
| 57 | 4***2 | Hexagon head screw | |
| 58 | 4***4 | Hexagon head screw | |
| 63 | 4***0 | ГАЙКА | |
| 64 | 4***0 | Hexagon nut | |
| 65 | 4***0 | Hexagon nut | |
| 66 | 4***0 | Hexagon nut | |
| 67 | 4***0 | Hexagon nut | |
| 68 | 4***0 | Hexagon nut | |
| 7 | 4***6 | Holder | |
| 70 | 4***0 | Hexagon nut | |
| 75 | 4***3 | ШАЙБА | |
| 76 | 4***1 | Lock washer | |
| 77 | 4***1 | Lock washer | |
| 78 | 4***4 | ШАЙБА | |
| 79 | 4***0 | Strain washer | |
| 8 | 4***0 | Holder | |
| 80 | 4***2 | Lock washer | |
| 81 | 4***0 | Spring washer | |
| 82 | 4***0 | Washer | |
| 84 | 4***0 | Strain washer | |
| 85 | 4***0 | Spring washer | |
| 87 | 4***0 | Strain washer | |
| 88 | 4***0 | Spring washer | |
| 89 | 4***0 | Spring washer | |
| 9 | 4***5 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
