Каталог запасных частей к технике: Ammann AV 110 X (2007). КАПОТАЖЬ
32
32
22
22
23
23
24
25
26
27
27
27
28
28
29
29
30
30
31
31
21
21
33
34
34
34
34
34
34
34
34
35
35
35
36
36
36
36
36
36
36
36
37
37
37
38
38
39
39
39
40
40
40
40
42
11
1
2
3
4
4
5
5
6
6
7
8
9
9
10
10
ND125969
12
13
14
15
15
16
17
17
18
18
18
18
18
18
18
18
19
19
20
20

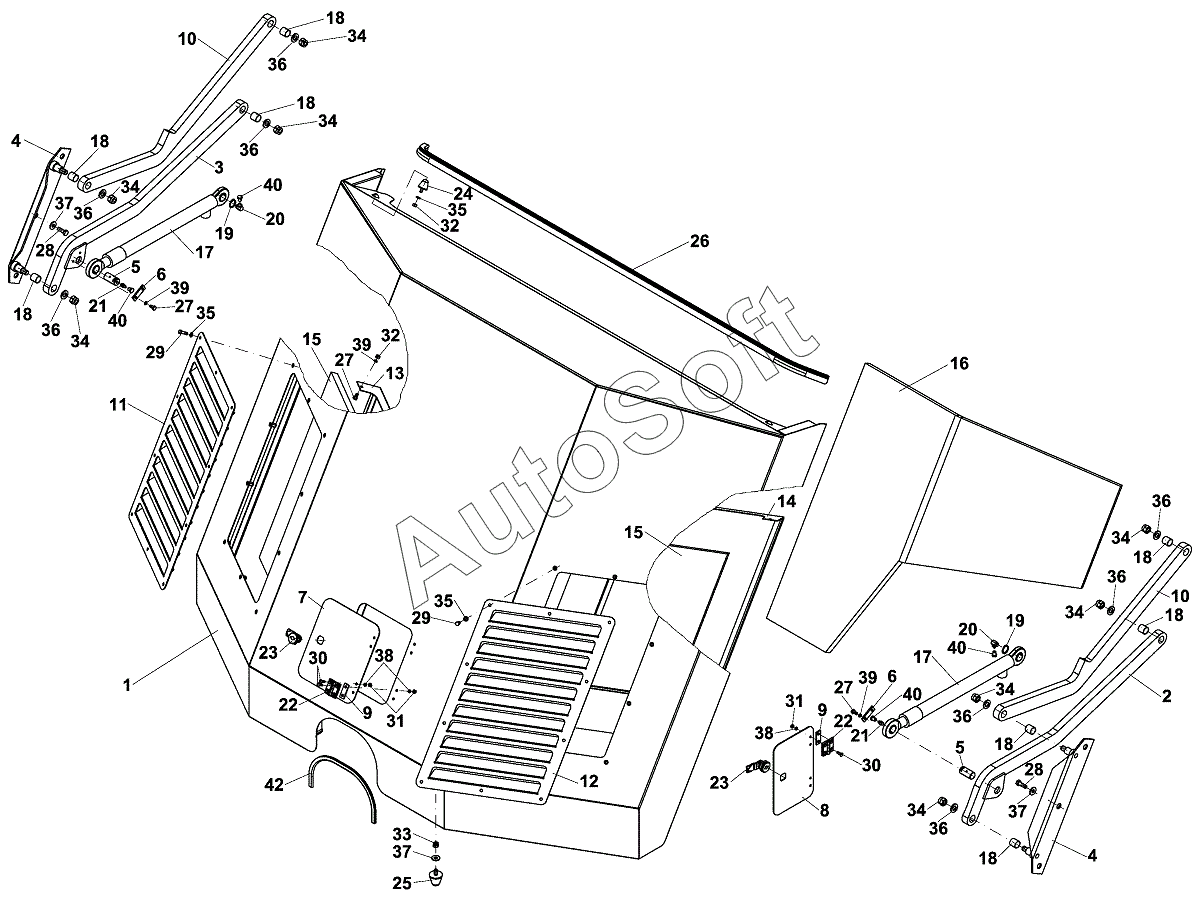

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ND125969 | N***9 | КАПОТАЖЬ | |
| 1 | N***7 | КАПОТ В СБОРЕ | |
| 2 | N***2 | ТЯГА | |
| 3 | N***3 | ТЯГА | |
| 4 | N***9 | ПЕТЛЯ | |
| 5 | N***0 | ЦАПФА | |
| 6 | N***1 | НАКЛАДКА | |
| 7 | N***4 | ДВЕРЬ | |
| 8 | N***5 | ДВЕРЬ | |
| 9 | N***6 | ШАЙБА | |
| 10 | N***8 | ТЯГА 2 | |
| 11 | N***0 | РЕШЕТКА | |
| 12 | N***1 | РЕШЕТКА | |
| 13 | N***2 | ЩИТОК | |
| 14 | N***3 | ЩИТОК | |
| 15 | N***4 | ИЗОЛЯЦИЯ | |
| 16 | N***4 | ИЗОЛЯЦИЯ | |
| 17 | N***6 | ГИДРОЦИЛИНДР | |
| 18 | N***1 | ВТУЛКА | |
| 19 | N***4 | СТОПОРНОЕ КОЛЬЦО | |
| 20 | N***0 | СМАЗОЧНАЯ ГОЛОВКА | |
| 21 | N***2 | СМАЗОЧНАЯ ГОЛОВКА | |
| 22 | N***2 | ПОДВЕС | |
| 23 | N***7 | ЗАМОК | |
| 24 | N***7 | РЕЗИНОВАЯ СКОБКА | |
| 25 | N***3 | РЕЗИНОМЕТАЛЛ | |
| 26 | N***2 | УПЛОТНЕНИЕ | |
| 27 | N***7 | БОЛТ | |
| 28 | N***5 | БОЛТ | |
| 29 | N***7 | БОЛТ | |
| 30 | N***1 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 31 | N***6 | ГАЙКА | |
| 32 | N***7 | ГАЙКА | |
| 33 | N***1 | ГАЙКА | |
| 34 | N***3 | ГАЙКА | |
| 35 | N***8 | ШАЙБА | |
| 36 | N***1 | ШАЙБА | |
| 37 | N***1 | ШАЙБА | |
| 38 | N***8 | ПРУЖИННАЯ ШАЙБА | |
| 39 | N***9 | ПРУЖИННАЯ ШАЙБА | |
| 40 | N***8 | КОЛПАЧОК | |
| 42 | N***3 | ТЕСЬМА |
