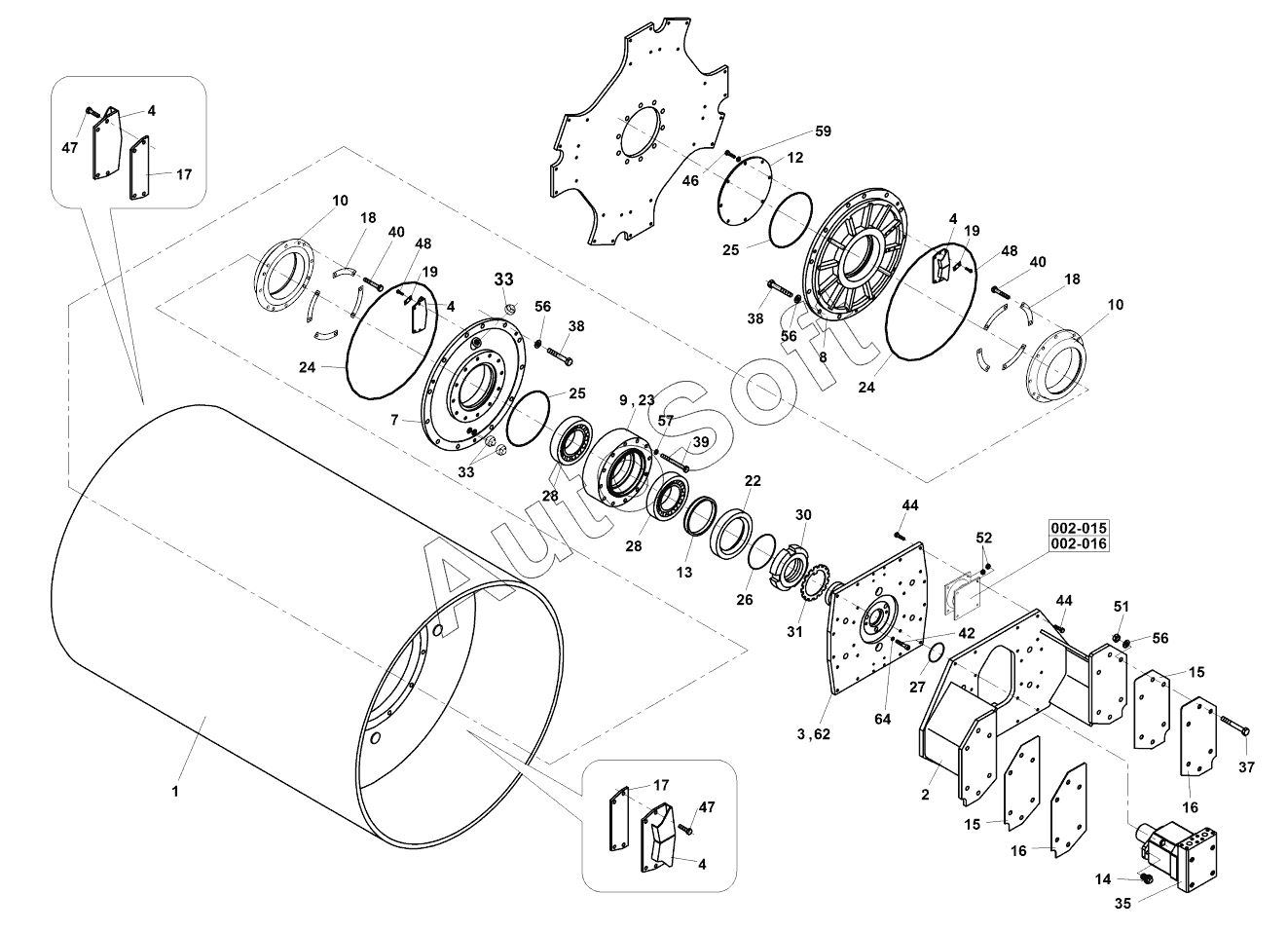

Каталог запасных частей к технике: Ammann ASC 100 (2013). Smooth drum
4-107055
1
2
3
4
4
4
4
7
8
9
10
10
12
13
14
15
15
16
16
17
17
18
18
19
19
22
23
24
24
25
25
26
27
28
28
30
31
33
33
35
37
38
38
39
40
40
42
44
44
46
47
47
48
48
51
52
56
56
56
57
59
62
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107055 | 4***5 | Vibration drum | |
| 1 | 4***4 | Drum | |
| 2 | 4***8 | Bracket | |
| 3 | 4***3 | Plate | |
| 4 | 4***0 | Oil feed pipe | |
| 7 | 4***7 | Cover | |
| 8 | 4***1 | Cover | |
| 9 | 4***1 | Hub | |
| 10 | 4***A | Cover | |
| 12 | 4***4 | Cap | |
| 13 | 4***0 | Ring | |
| 14 | 4***0 | Hexagon head screw | |
| 15 | 4***1 | Spacer | |
| 16 | 4***2 | Spacer | |
| 17 | 4***4 | Washer | |
| 18 | 4***A | Washer | |
| 19 | 4***8 | Lock washer | |
| 22 | 4***1 | Gasket | |
| 23 | 4***0 | Ring | |
| 24 | 4***6 | Ring | |
| 25 | 4***7 | Ring | |
| 26 | 4***3 | Ring | |
| 27 | 4***1 | Ring | |
| 28 | 4***6 | Bearing | |
| 30 | 4***2 | Nut | |
| 31 | 4***2 | Plate | |
| 33 | 4***8 | Plug | |
| 35 | 4***2 | Fluid motor | |
| 37 | 4***5 | Hexagon head screw | |
| 38 | 4***0 | Hexagon head screw | |
| 39 | 4***0 | Hexagon head screw | |
| 40 | 4***0 | Hexagon head screw | |
| 42 | 4***5 | Socket head cap screw | |
| 44 | 4***5 | Hexagon head screw | |
| 46 | 4***5 | Hexagon head screw | |
| 47 | 4***5 | Hexagon head screw | |
| 48 | 4***6 | Hexagon head screw | |
| 51 | 4***0 | Hexagon nut | |
| 52 | 4***0 | Nut | |
| 56 | 4***0 | Spring washer | |
| 57 | 4***0 | Spring washer | |
| 59 | 4***0 | Spring washer | |
| 62 | 4***2 | Venting valve | |
| 64 | 4***2 | Sealing ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
