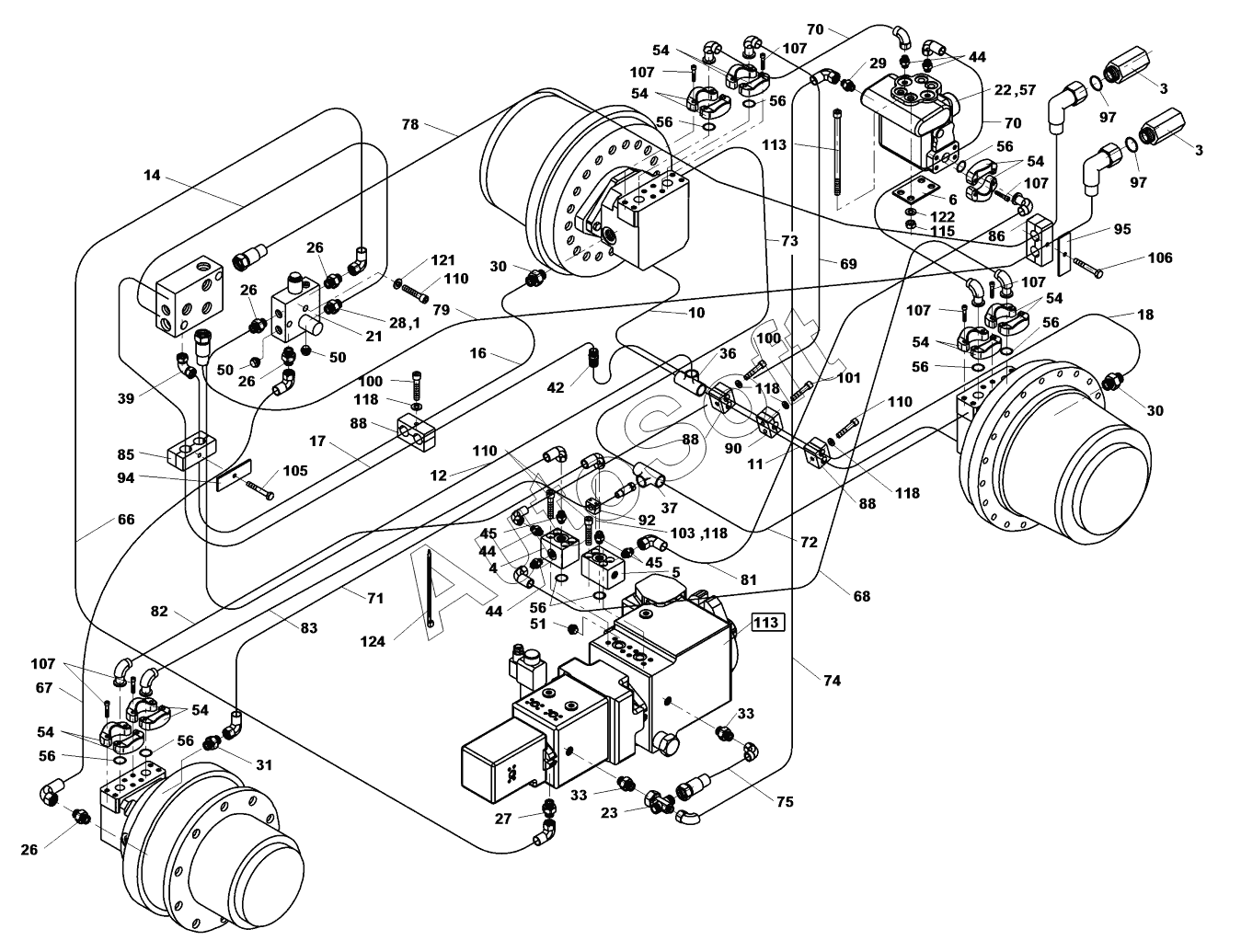

Каталог запасных частей к технике: Ammann ASC 100 (2013). Driving hydraulics
4-107117
1
3
3
4
5
6
10
11
12
14
16
17
18
21
22
23
26
26
26
26
27
28
29
30
30
31
33
33
36
37
39
42
44
44
44
45
45
50
50
51
54
54
54
54
54
54
54
56
56
56
56
56
56
56
56
57
66
67
68
69
70
70
71
72
73
74
75
78
79
81
82
83
85
86
88
88
88
90
92
94
95
97
97
100
100
100
101
103
105
106
107
107
107
107
107
107
110
110
113
113
115
118
118
118
118
121
122
124
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107117 | 4***7 | Driving hydraulics | |
| 1 | 4***3 | Diaphragm | |
| 3 | 4***7 | Connector | |
| 4 | 4***6 | Cube | |
| 5 | 4***7 | Cube | |
| 6 | 4***9 | Washer | |
| 10 | 4***5 | Pipe | |
| 11 | 4***6 | Pipe | |
| 12 | 4***9 | Pipe | |
| 14 | 4***8 | Pipe | |
| 16 | 4***9 | Pipe | |
| 17 | 4***2 | Pipe | |
| 18 | 4***1 | Pipe | |
| 21 | 4***7 | Hydraulic brake block | |
| 22 | 4***1 | Block | |
| 23 | 4***7 | Hydraulic body | |
| 26 | 4***8 | Screwed connection | |
| 27 | 4***5 | Screwed connection | |
| 28 | 4***8 | Connector | |
| 29 | 4***5 | Screwed connection | |
| 30 | 4***6 | Connector | |
| 31 | 4***3 | Connector | |
| 33 | 4***0 | Connector | |
| 36 | 4***9 | T-socket | |
| 37 | 4***0 | T-socket | |
| 39 | 4***9 | Screwed connection | |
| 42 | 4***2 | Clutch | |
| 44 | 4***4 | Connector | |
| 45 | 4***0 | Connector | |
| 50 | 4***4 | Plug | |
| 51 | 4***0 | Plug | |
| 54 | 4***6 | Yoke | |
| 56 | 4***2 | O-ring | |
| 57 | 4***3 | O-ring | |
| 66 | 4***2 | Hydraulic hose | |
| 67 | 4***3 | Hydraulic hose | |
| 68 | 4***6 | Hydraulic hose | |
| 69 | 4***7 | Hydraulic hose | |
| 70 | 4***0 | Hydraulic hose | |
| 71 | 4***1 | Hydraulic hose | |
| 72 | 4***3 | Hydraulic hose | |
| 73 | 4***2 | Hydraulic hose | |
| 74 | 4***4 | Hydraulic hose | |
| 75 | 4***3 | Hydraulic hose | |
| 78 | 4***8 | Hydraulic hose | |
| 79 | 4***5 | Hydraulic hose | |
| 81 | 4***8 | Hydraulic hose | |
| 82 | 4***9 | Hydraulic hose | |
| 83 | 4***2 | Hydraulic hose | |
| 85 | 4***7 | Sleeve | |
| 86 | 4***1 | Sleeve | |
| 88 | 4***2 | Sleeve | |
| 90 | 4***4 | Sleeve | |
| 92 | 4***4 | Sleeve | |
| 94 | 4***2 | Cap | |
| 95 | 4***9 | Cap | |
| 97 | 4***4 | Sealing ring | |
| 100 | 4***2 | Socket head cap screw | |
| 101 | 4***8 | Socket head cap screw | |
| 103 | 4***0 | Socket head cap screw | |
| 105 | 4***5 | Hexagon head screw | |
| 106 | 4***5 | Socket head cap screw | |
| 107 | 4***5 | Hexagon head screw | |
| 110 | 4***0 | Socket head cap screw | |
| 113 | 4***0 | Socket head cap screw | |
| 115 | 4***0 | Hexagon nut | |
| 118 | 4***4 | ШАЙБА | |
| 121 | 4***0 | Spring washer | |
| 122 | 4***0 | Spring washer | |
| 124 | 4***9 | Staple strip |
