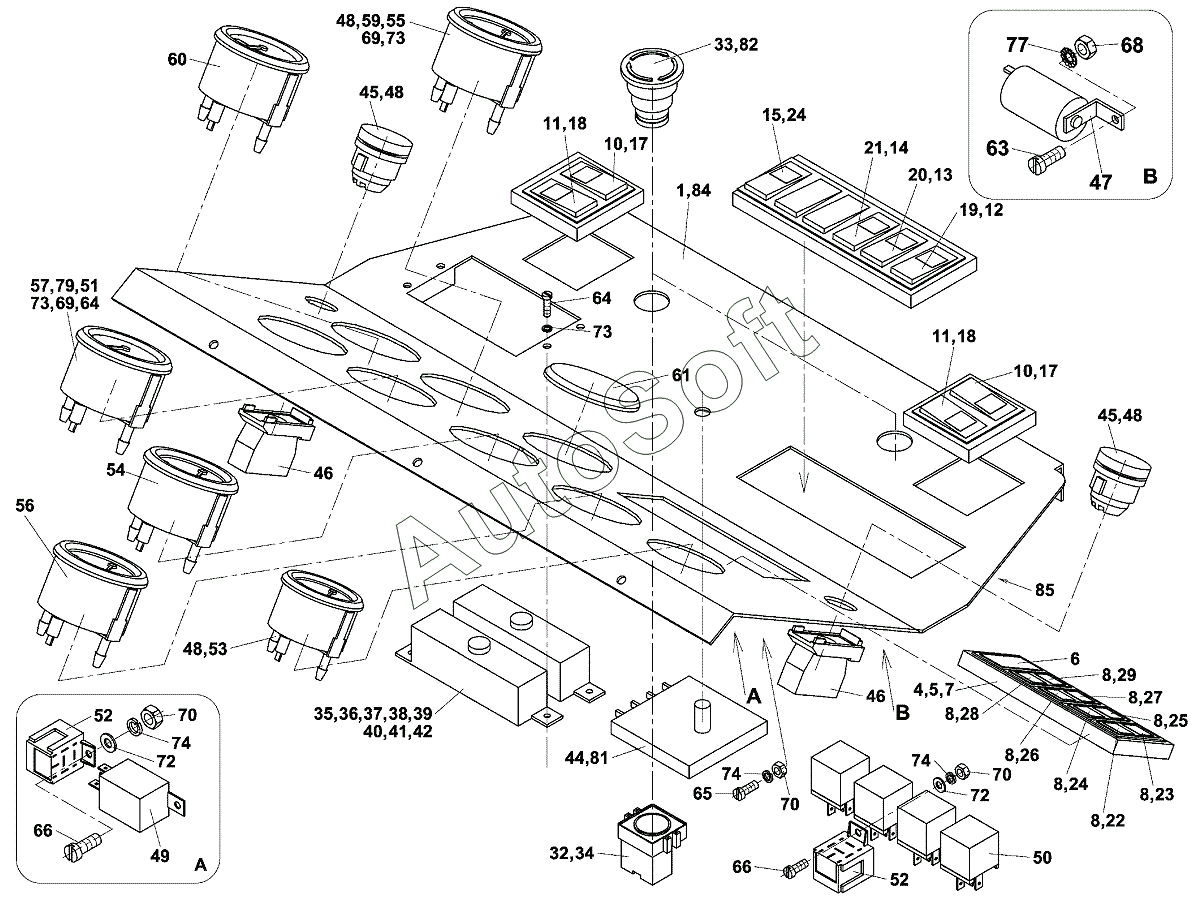

Каталог запасных частей к технике: Ammann AP 240 (2011). ПАНЕЛЬ ПРИБОРОВ;DASHBOARD
51
60
59
57
56
55
54
53
52
52
61
50
49
48
48
48
48
47
46
46
45
45
44
42
72
72
85
84
82
81
79
77
74
74
74
73
73
73
41
70
70
70
69
69
68
66
66
65
64
64
63
12
21
20
19
18
18
17
17
15
14
13
22
11
11
10
10
8
8
8
8
8
8
8
8
7
6
5
4
1
32
40
39
38
37
36
35
34
33
4-211145
29
28
27
26
25
24
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-211145 | 4***5 | ПАНЕЛЬ ПРИБОРОВ | |
| 1 | 4***6 | ПАНЕЛЬ ПРИБОРОВ | |
| 4 | 4***1 | T-piece | |
| 5 | 4***2 | Intermediate piece | |
| 6 | 4***0 | Cover | |
| 7 | 4***3 | Indicator lamp | |
| 8 | 4***1 | Spotlight | |
| 10 | 4***2 | ВЫКЛЮЧАТЕЛЬ | |
| 11 | 4***7 | Switch | |
| 12 | 4***1 | Switch | |
| 13 | 4***9 | Switch | |
| 14 | 4***8 | Switch | |
| 15 | 4***2 | ВЫКЛЮЧАТЕЛЬ | |
| 17 | 4***0 | Symbol | |
| 18 | 4***0 | Plate | |
| 19 | 4***3 | Plate | |
| 20 | 4***4 | Plate | |
| 21 | 4***5 | Plate | |
| 22 | 4***9 | Plate | |
| 23 | 4***7 | Plate | |
| 24 | 4***0 | Plate | |
| 25 | 4***6 | ТАБЛИЧКА | |
| 26 | 4***6 | ТАБЛИЧКА | |
| 27 | 4***9 | Plate | |
| 28 | 4***2 | ТАБЛИЧКА | |
| 29 | 4***6 | ТАБЛИЧКА | |
| 32 | 4***1 | ГОЛОВКА | |
| 33 | 4***3 | Clutch | |
| 34 | 4***1 | Auxiliary switch block | |
| 35 | 4***5 | ПРЕДОХРАНИТ ШКАФ | |
| 36 | 4***3 | ПЕРЕКЛЮЧЕНИЕ | |
| 37 | 4***8 | ПРЕДОХРАНИТЕЛЬ | |
| 38 | 4***7 | Fuse | |
| 39 | 4***3 | Fuse | |
| 40 | 4***6 | Fuse | |
| 41 | 4***4 | Fuse | |
| 42 | 4***2 | Fuse | |
| 44 | 4***7 | РЕЛЕ ПРЕМЕНИВАНИЯ | |
| 45 | 4***9 | ГОЛОВКА | |
| 46 | 4***2 | ЛАПА | |
| 47 | 4***0 | Resistance | |
| 48 | 4***4 | ЛАМПА | |
| 49 | 4***8 | Circuit breaker | |
| 50 | 4***9 | Relay | |
| 51 | 4***3 | ЛАМПА | |
| 52 | 4***1 | Relay support | |
| 53 | 4***0 | МАНОМЕТЕР | |
| 54 | 4***3 | ТЕРМОМЕТЕР | |
| 55 | 4***7 | ХОМУТ | |
| 56 | 4***2 | ТЕРМОМЕТЕР | |
| 57 | 4***0 | МАНОМЕТЕР | |
| 59 | 4***3 | ТОПЛИВОМЕР | |
| 60 | 4***8 | Hours-run meter | |
| 61 | 4***8 | ФЛАНЕЦ | |
| 63 | 4***8 | Socket head cap screw | |
| 64 | 4***2 | Socket head cap screw | |
| 65 | 4***6 | Socket head cap screw | |
| 66 | 4***2 | Socket head cap screw | |
| 68 | 4***0 | Hexagon nut | |
| 69 | 4***0 | Hexagon nut | |
| 70 | 4***0 | Hexagon nut | |
| 72 | 4***3 | Washer | |
| 73 | 4***1 | Lock washer | |
| 74 | 4***1 | Lock washer | |
| 77 | 4***2 | Serrated lock washer | |
| 79 | 4***4 | СИМБОЛ | |
| 81 | 4***9 | СИМБОЛ | |
| 82 | 4***2 | Symbol | |
| 84 | 4***2 | ШНУР | |
| 85 | 4***4 | САМОКЛЕЮ.ЛЕНТА МОЛИТ |
