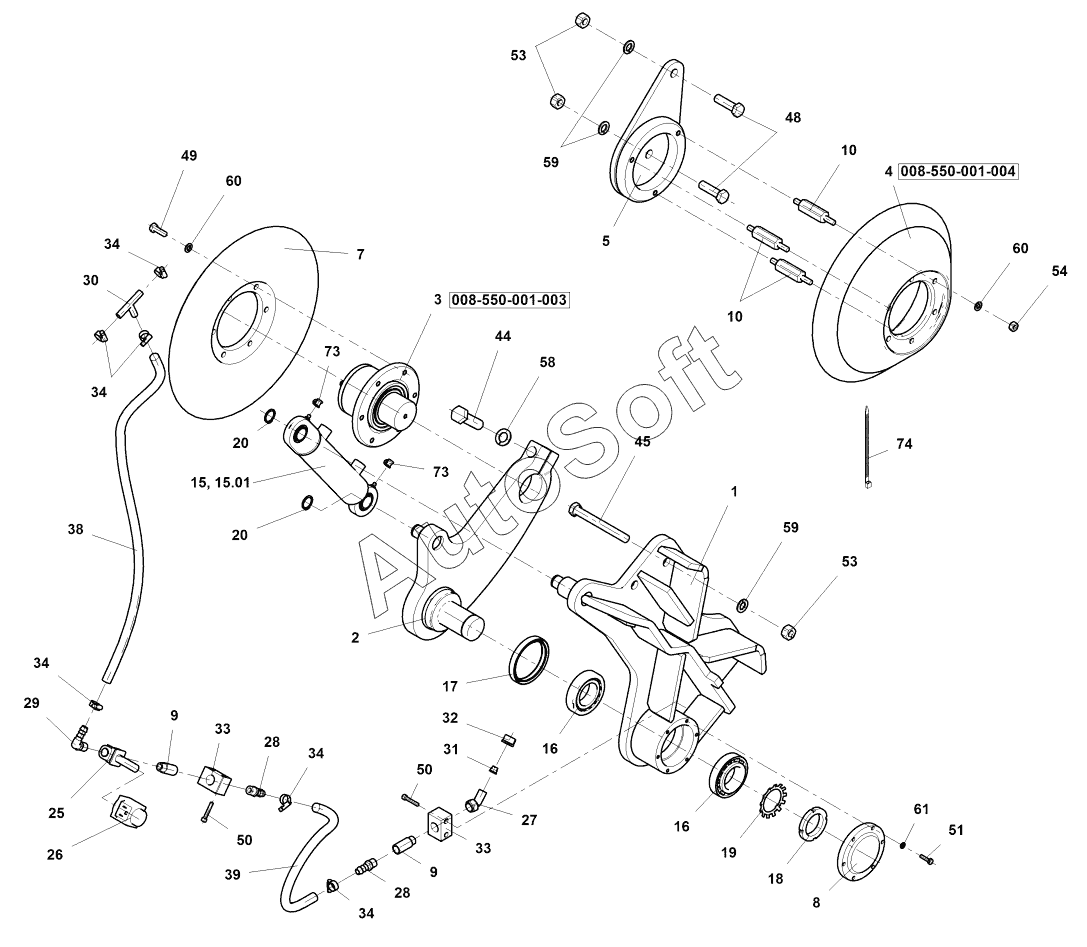

Каталог запасных частей к технике: Ammann AV 70X (2013). Edge cutter
0
1
2
3
4
5
7
8
9
9
10
10
15
15.01
16
16
17
18
19
20
20
25
26
27
28
28
29
30
31
32
33
33
34
34
34
34
34
38
39
44
45
48
49
50
50
51
53
53
54
58
59
59
60
60
61
73
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***A | Edge cutter | |
| 1 | 4***A | Bracket | |
| 10 | 4***A | Attachment | |
| 15 | 4***7 | Hydraulic cylinder | |
| 15.01 | 1***9 | Sealing kit | |
| 16 | 4***0 | Bearing | |
| 17 | 4***2 | Gasket | |
| 18 | 4***5 | ГАЙКА | |
| 19 | 4***0 | СТОПОР | |
| 2 | 4***A | Swingarm | |
| 20 | 4***5 | Circlip | |
| 25 | 4***2 | Valve | |
| 26 | 4***1 | Magnet | |
| 27 | 4***3 | Manifold | |
| 28 | 4***5 | Connector | |
| 29 | 4***2 | Connector | |
| 3 | 4***A | Hub | |
| 30 | 4***4 | Connector | |
| 31 | 4***2 | ФОРСУНКА | |
| 32 | 4***3 | Nut | |
| 33 | 4***9 | Sleeve | |
| 34 | 4***1 | СКОБА | |
| 38 | 4***A | Spraydown pipe | |
| 39 | 4***A | Spraydown pipe | |
| 4 | 4***A | Roller | |
| 44 | 4***0 | Hexagon head screw | |
| 45 | 4***0 | Hexagon head screw | |
| 48 | 4***5 | Hexagon head screw | |
| 49 | 4***0 | Hexagon head screw | |
| 5 | 4***A | Holder | |
| 50 | 4***5 | Socket head cap screw | |
| 51 | 4***5 | Hexagon head screw | |
| 53 | 4***0 | Hexagon nut | |
| 54 | 4***0 | Hexagon nut | |
| 58 | 4***0 | Spring washer | |
| 59 | 4***0 | Spring washer | |
| 60 | 4***0 | Spring washer | |
| 61 | 4***0 | Spring washer | |
| 7 | 4***A | Washer | |
| 73 | 4***2 | Plug | |
| 74 | 4***6 | Staple strip | |
| 8 | 4***A | Cap | |
| 9 | 4***A | Attachment |
