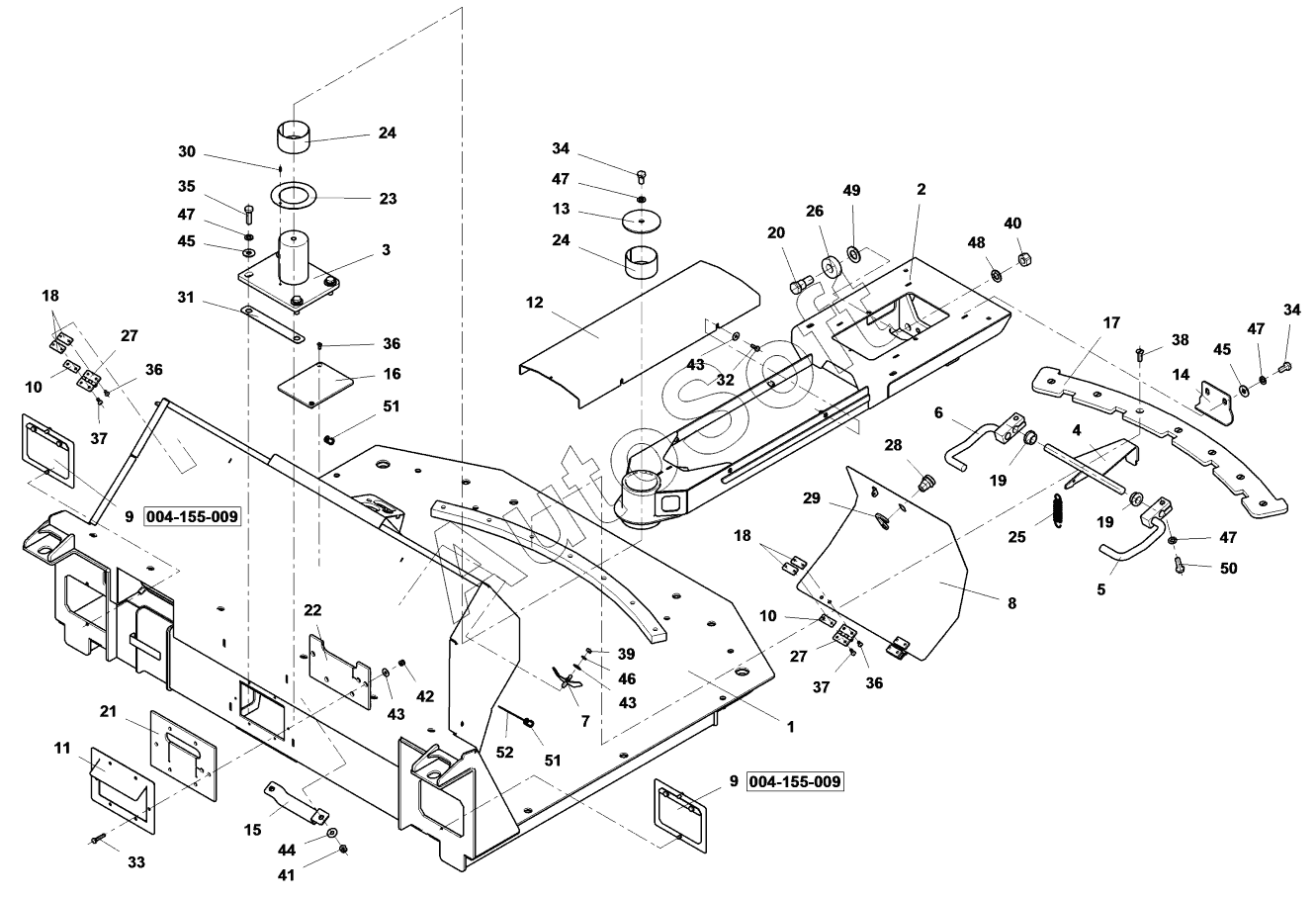

Каталог запасных частей к технике: Ammann AV 70X (2013). Operator platform
4-08034A
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
34
35
36
36
36
37
37
38
39
40
41
42
43
43
43
44
45
45
46
47
47
47
47
48
49
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-08034A | 4***A | Platform | |
| 1 | 4***A | Platform | |
| 2 | 4***A | Bracket | |
| 3 | 4***A | Base element | |
| 4 | 4***A | Locking device | |
| 5 | 4***A | Pedal | |
| 6 | 4***A | Pedal | |
| 7 | 4***A | Plate | |
| 8 | 4***A | Door | |
| 9 | 4***0 | Cover | |
| 10 | 4***A | Washer | |
| 11 | 4***A | Plate | |
| 12 | 4***A | Cover | |
| 13 | 4***A | Plate | |
| 14 | 4***A | Fuse | |
| 15 | 4***A | Yoke | |
| 16 | 4***A | Cap | |
| 17 | 4***A | Plate | |
| 18 | 4***A | Plate | |
| 19 | 4***A | Insert | |
| 20 | 4***A | Eccentric | |
| 21 | 4***A | Diaphragm | |
| 22 | 4***A | Diaphragm | |
| 23 | 4***0 | КОЛЬЦО АКСИАЛЬНОЕ | |
| 24 | 4***0 | ВТУЛКА | |
| 25 | 4***3 | Spring | |
| 26 | 4***5 | Bearing | |
| 27 | 4***1 | Hinge | |
| 28 | 4***6 | Tongue lock | |
| 29 | 4***9 | Latch | |
| 30 | 4***0 | Straight pin | |
| 31 | 4***1 | Washer | |
| 32 | 4***6 | Hexagon head screw | |
| 33 | 4***0 | Hexagon head screw | |
| 34 | 4***0 | Hexagon head screw | |
| 35 | 4***5 | БОЛТ | |
| 36 | 4***2 | Countersunk screw | |
| 37 | 4***6 | Countersunk screw | |
| 38 | 4***5 | Countersunk screw | |
| 39 | 4***0 | Hexagon nut | |
| 40 | 4***0 | Hexagon nut | |
| 41 | 4***0 | ГАЙКА | |
| 42 | 4***0 | ГАЙКА | |
| 43 | 4***6 | Washer | |
| 44 | 4***0 | Washer | |
| 45 | 4***5 | Washer | |
| 46 | 4***0 | Spring washer | |
| 47 | 4***0 | Spring washer | |
| 48 | 4***0 | Spring washer | |
| 49 | 4***0 | Washer | |
| 51 | 4***5 | Hook | |
| 52 | 4***1 | Cord |
