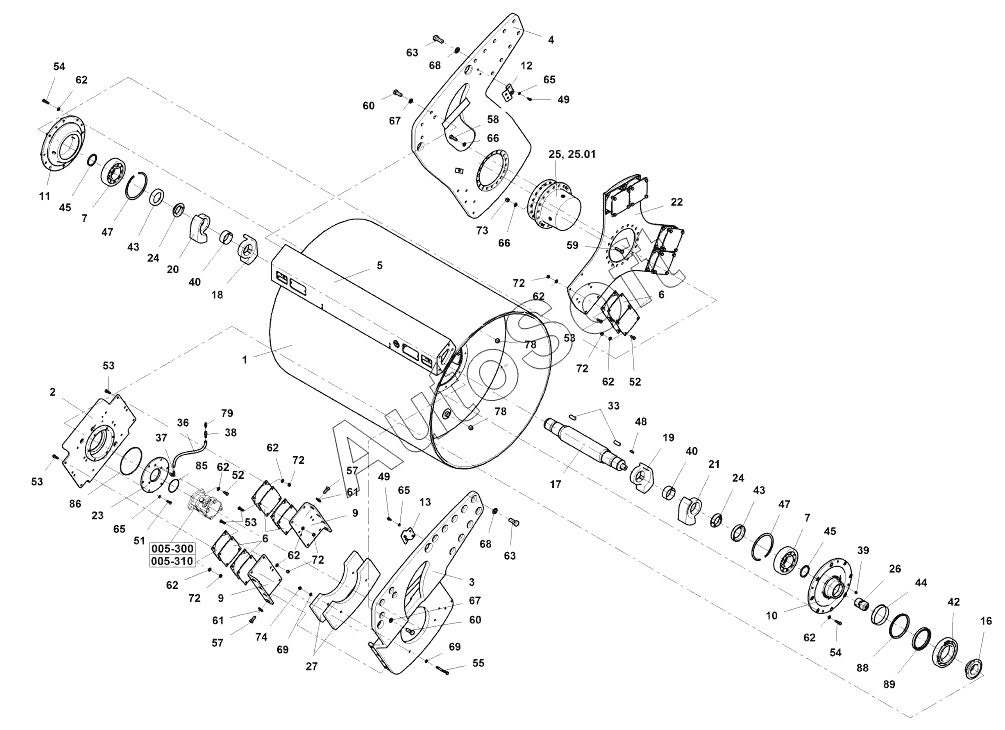

Каталог запасных частей к технике: Ammann AV110X (2014). Drum
0
1
2
3
4
5
6
6
7
7
9
9
10
11
12
13
16
17
18
19
20
21
22
23
24
24
25
25.01
26
27
33
36
37
38
39
40
40
42
43
43
44
45
45
47
47
48
49
49
51
52
52
53
53
53
53
54
54
55
57
57
58
59
60
60
61
61
62
62
62
62
62
62
62
62
63
63
65
65
65
66
66
67
67
68
68
69
69
72
72
72
72
72
73
74
78
78
79
85
86
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***А | Drum | |
| 1 | 4***А | Drum | |
| 10 | 4***А | Flange | |
| 11 | 4***А | Flange | |
| 12 | 4***А | Holder | |
| 13 | 4***А | Holder | |
| 16 | 4***А | Screw | |
| 17 | 4***А | Shaft | |
| 18 | 4***А | Eccentric | |
| 19 | 4***А | Eccentric | |
| 2 | 4***3 | Plate | |
| 20 | 4***А | Transfer weight | |
| 21 | 4***А | Transfer weight | |
| 22 | 4***А | Driver | |
| 23 | 4***А | Cover | |
| 24 | 4***2 | Ring | |
| 25 | 4***2 | Gear | |
| 25.01 | 1***8 | Sealing kit | |
| 26 | 4***1 | Clutch | |
| 27 | 4***8 | Weight | |
| 3 | 4***А | Bracket | |
| 33 | 4***5 | Feather key | |
| 36 | 4***7 | Hose | |
| 37 | 4***7 | Connector | |
| 38 | 4***6 | Connector | |
| 39 | 4***4 | Sealing plug | |
| 4 | 4***А | Bracket | |
| 40 | 4***1 | Bushing | |
| 42 | 4***9 | Bearing | |
| 43 | 4***0 | Ring | |
| 44 | 4***1 | Ring | |
| 45 | 4***1 | Circlip | |
| 47 | 4***0 | Circlip | |
| 48 | 4***2 | Feather key | |
| 49 | 4***0 | Hexagon head screw | |
| 5 | 4***А | Transverse beam | |
| 51 | 4***0 | Hexagon head screw | |
| 52 | 4***0 | Hexagon head screw | |
| 53 | 4***5 | Hexagon head screw | |
| 54 | 4***5 | Hexagon head screw | |
| 55 | 4***0 | Hexagon head screw | |
| 57 | 4***0 | Hexagon head screw | |
| 58 | 4***0 | Hexagon head screw | |
| 59 | 4***0 | БОЛТ | |
| 6 | 4***1 | Rubber mount | |
| 60 | 4***0 | Hexagon head screw | |
| 61 | 4***0 | Strain washer | |
| 62 | 4***0 | Washer | |
| 63 | 4***0 | Hexagon head screw | |
| 65 | 4***0 | Spring washer | |
| 66 | 4***0 | Spring washer | |
| 67 | 4***0 | Spring washer | |
| 68 | 4***0 | Washer | |
| 69 | 4***0 | Spring washer | |
| 7 | 4***4 | Bearing | |
| 72 | 4***0 | Nut | |
| 73 | 4***0 | Hexagon nut | |
| 74 | 4***0 | Nut | |
| 78 | 4***8 | Plug | |
| 79 | 4***2 | Venting valve | |
| 85 | 4***1 | O-ring | |
| 86 | 4***9 | Ring | |
| 88 | 4***2 | Ring | |
| 89 | 4***1 | Gasket | |
| 9 | 4***А | Plate |
