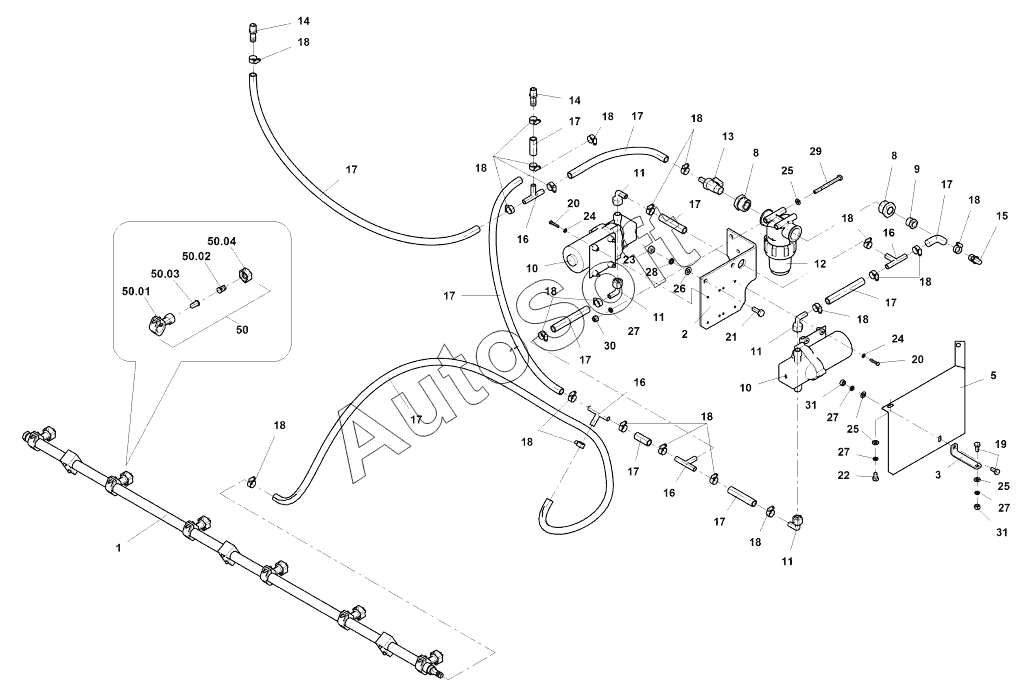

Каталог запасных частей к технике: Ammann AV110X (2014). Spraying
0
1
2
3
5
8
8
9
10
10
11
11
11
11
12
13
14
14
15
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
19
20
20
21
22
23
24
24
25
25
25
26
27
27
27
27
28
29
30
31
31
50
50.01
50.02
50.03
50.04
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***А | Showering | |
| 1 | 4***А | Spraydown pipe | |
| 10 | 4***4 | Water pump | |
| 11 | 4***5 | Connection | |
| 12 | 4***8 | Water filter | |
| 13 | 4***6 | Valve | |
| 14 | 4***5 | Connector | |
| 15 | 4***2 | Connector | |
| 16 | 4***4 | Connector | |
| 17 | 4***5 | Hose | |
| 18 | 4***2 | Hose clamp | |
| 19 | 4***8 | Hexagon head screw | |
| 2 | 4***А | Plate | |
| 20 | 4***5 | БОЛТ | |
| 21 | 4***5 | Hexagon head screw | |
| 22 | 4***4 | Hexagon head screw | |
| 23 | 4***0 | Hexagon nut | |
| 24 | 4***3 | Washer | |
| 25 | 4***4 | ШАЙБА | |
| 26 | 4***5 | Washer | |
| 27 | 4***2 | Lock washer | |
| 28 | 4***2 | Lock washer | |
| 29 | 4***0 | Hexagon head screw | |
| 3 | 4***А | Angle | |
| 30 | 4***0 | ГАЙКА | |
| 31 | 4***0 | Hexagon nut | |
| 5 | 4***А | Cover | |
| 50 | 4***4 | Repair kit | |
| 50.01 | 1***1 | Nozzle holder | |
| 50.02 | 4***9 | Nozzle | |
| 50.03 | 4***4 | Water filter | |
| 50.04 | 4***5 | Nut | |
| 8 | 4***4 | Reduction | |
| 9 | 4***9 | Reduction |
