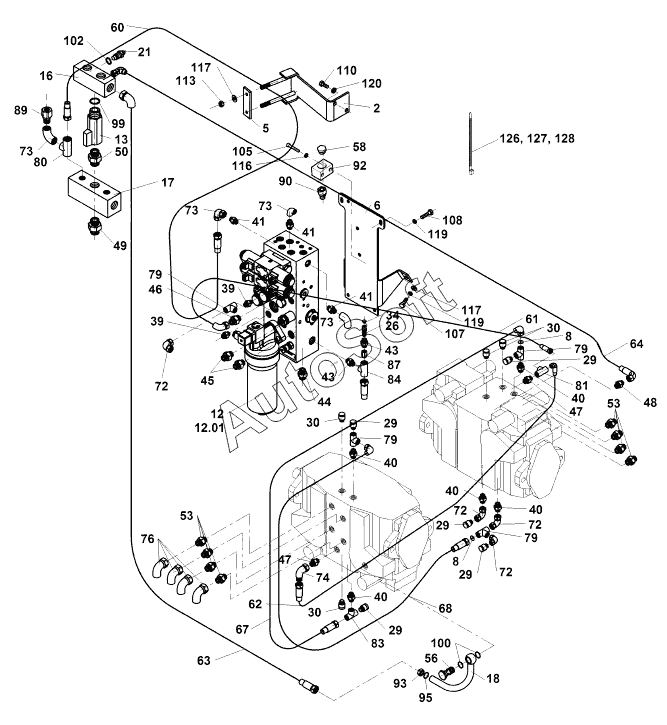

Каталог запасных частей к технике: Ammann AV110X (2014). Pump hydraulics
0
2
5
6
8
8
12
12.01
13
16
17
18
21
26
29
29
29
29
29
30
30
30
34
39
39
40
40
40
40
40
41
41
41
43
43
44
45
46
47
47
48
49
50
53
53
56
58
60
61
62
63
64
67
68
72
72
72
72
73
73
73
73
74
76
79
79
79
79
80
81
83
84
87
89
90
92
99
100
102
105
107
108
110
113
116
117
117
119
119
120
126
127
128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***0 | Pump hydraulics | |
| 100 | 4***3 | Cutting ring | |
| 102 | 4***2 | Sealing ring | |
| 105 | 4***0 | Socket head cap screw | |
| 107 | 4***6 | Hexagon head screw | |
| 108 | 4***0 | Hexagon head screw | |
| 110 | 4***0 | Hexagon head screw | |
| 113 | 4***0 | Nut | |
| 116 | 4***4 | ШАЙБА | |
| 117 | 4***4 | ШАЙБА | |
| 119 | 4***2 | Lock washer | |
| 12 | 4***1 | Block | |
| 12.01 | 4***5 | Filter element | |
| 120 | 4***2 | Lock washer | |
| 126 | 4***6 | Staple strip | |
| 127 | 4***7 | Staple strip | |
| 128 | 4***9 | Staple strip | |
| 13 | 4***0 | Nonreturn valve | |
| 16 | 4***3 | Hydraulic body | |
| 17 | 4***2 | Hydraulic body | |
| 18 | 4***0 | Pipe | |
| 2 | 4***А | Holder | |
| 21 | 4***0 | Thermostat | |
| 26 | 4***2 | Quick-release coupling | |
| 29 | 4***7 | Clutch | |
| 30 | 4***5 | Quick-release coupling | |
| 34 | 4***3 | Cover | |
| 39 | 4***8 | Screwed connection | |
| 40 | 4***2 | МУФТА | |
| 41 | 4***8 | Connector | |
| 43 | 4***0 | Screwed connection | |
| 44 | 4***5 | Screwed connection | |
| 45 | 4***1 | Connector | |
| 46 | 4***7 | Connector | |
| 47 | 4***3 | Connector | |
| 48 | 4***0 | МУФТА | |
| 49 | 4***7 | Screwed connection | |
| 5 | 4***А | Clamping device | |
| 50 | 4***2 | Connector | |
| 53 | 4***9 | Connector | |
| 56 | 4***0 | Screw | |
| 58 | 4***7 | Plug | |
| 6 | 4***А | Plate | |
| 60 | 4***2 | Hydraulic hose | |
| 61 | 4***4 | Hydraulic hose | |
| 62 | 4***8 | Hydraulic hose | |
| 63 | 4***2 | Hydraulic hose | |
| 64 | 4***1 | Hydraulic hose | |
| 67 | 4***2 | Hydraulic hose | |
| 68 | 4***3 | Hydraulic hose | |
| 72 | 4***7 | Screwed connection | |
| 73 | 4***8 | Screwed connection | |
| 74 | 4***0 | МУФТА | |
| 76 | 4***9 | Adjustable male stud run | |
| 79 | 4***5 | L-connection | |
| 8 | 4***0 | Diaphragm | |
| 80 | 4***5 | L-connection | |
| 81 | 4***8 | T-socket | |
| 83 | 4***5 | T-connection | |
| 84 | 4***4 | T-connection | |
| 87 | 4***2 | Clutch | |
| 89 | 4***4 | Reduction | |
| 90 | 4***8 | Reduction | |
| 92 | 4***9 | Clip | |
| 99 | 4***1 | Sealing ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
