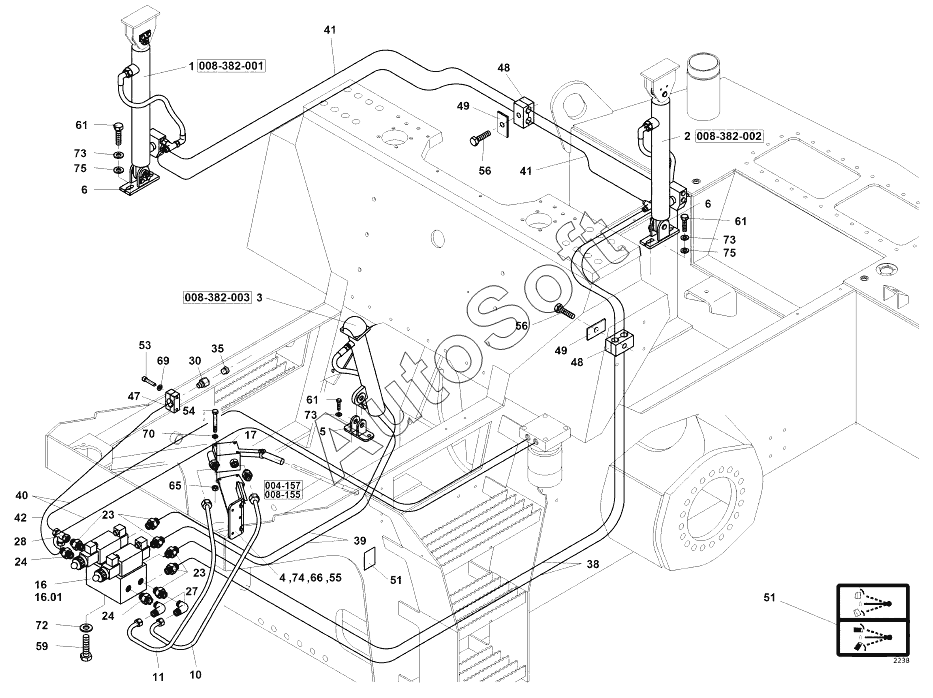

Каталог запасных частей к технике: Ammann ASC 170 (2014). Hydraulic lifting-electrical
1
2
3
4
5
6
6
10
11
16
16.01
17
23
23
24
24
27
28
30
35
38
39
40
41
41
42
47
48
48
49
49
51
51
53
54
55
56
56
59
61
61
61
65
66
69
70
72
73
73
73
74
75
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***4 | Lifting hydraulics | |
| 1 | 4***А | Fluid motor | |
| 10 | 4***4 | Pipe | |
| 11 | 4***5 | Pipe | |
| 16 | 1***2 | Lifting hydraulic block | |
| 16.01 | 1***1 | Electromagnet | |
| 17 | 4***1 | Hand pump | |
| 2 | 4***А | Fluid motor | |
| 23 | 4***9 | Connector | |
| 24 | 4***0 | Connector | |
| 27 | 4***6 | Adjustable male stud run | |
| 28 | 4***8 | L-connection | |
| 3 | 4***А | Fluid motor | |
| 30 | 4***8 | Reduction | |
| 35 | 4***7 | ПРОБКА | |
| 38 | 4***5 | Hydraulic hose | |
| 39 | 4***0 | Hydr hose | |
| 4 | 4***9 | Holder | |
| 40 | 4***1 | Hydr hose | |
| 41 | 4***2 | Hydr hose | |
| 42 | 4***6 | Hydr hose | |
| 47 | 4***4 | Sleeve | |
| 48 | 4***6 | Sleeve | |
| 49 | 4***2 | Cap | |
| 5 | 4***2 | Bracket | |
| 51 | 4***4 | Symbol | |
| 53 | 4***8 | Socket head cap screw | |
| 54 | 4***0 | Hexagon head screw | |
| 55 | 4***8 | Hexagon head screw | |
| 56 | 4***5 | Hexagon head screw | |
| 59 | 4***5 | БОЛТ | |
| 6 | 4***8 | Bracket | |
| 61 | 4***0 | Hexagon head screw | |
| 65 | 4***0 | Hexagon nut | |
| 66 | 4***0 | Hexagon nut | |
| 69 | 4***4 | ШАЙБА | |
| 70 | 4***1 | Lock washer | |
| 72 | 4***0 | Spring washer | |
| 73 | 4***0 | Spring washer | |
| 74 | 4***0 | Spring washer | |
| 75 | 4***0 | Strain washer |
