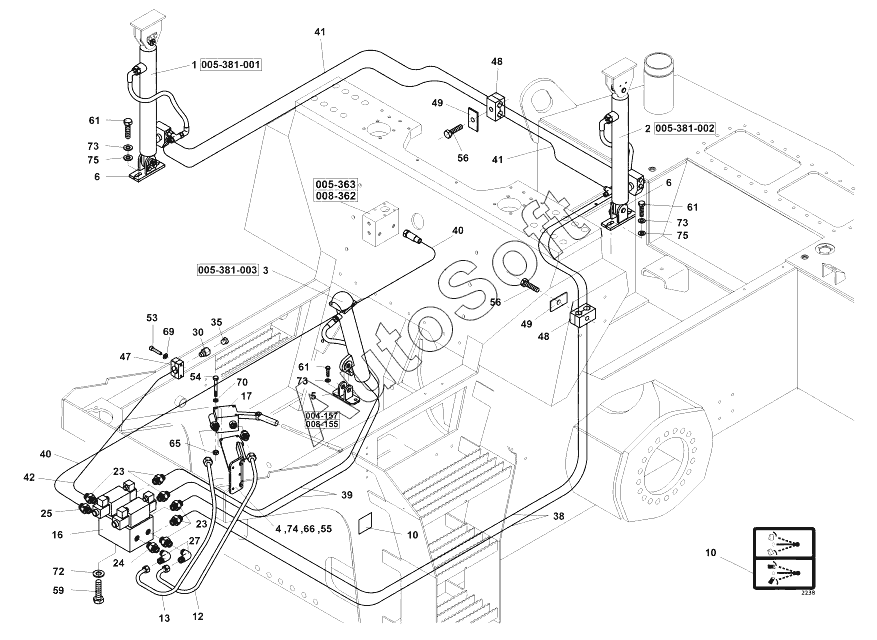

Каталог запасных частей к технике: Ammann ASC 170 (2014). Hydraulic lifting-hand
59
41
41
42
47
48
48
49
49
53
54
55
56
56
40
40
61
61
61
65
66
69
70
72
73
73
73
74
75
75
16
1
2
3
4
5
6
6
10
10
12
13
17
23
23
24
25
27
30
35
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107726 | 4***6 | Lifting hydraulics | |
| 1 | 4***А | Fluid motor | |
| 2 | 4***A | Fluid motor | |
| 3 | 4***А | Fluid motor | |
| 4 | 4***9 | Holder | |
| 5 | 4***2 | Bracket | |
| 6 | 4***8 | Bracket | |
| 10 | 4***8 | Symbol | |
| 12 | 4***4 | Pipe | |
| 13 | 4***5 | Pipe | |
| 16 | 1***3 | Lifting hydraulic block | |
| 17 | 4***1 | Hand pump | |
| 23 | 4***9 | Connector | |
| 24 | 4***0 | Connector | |
| 25 | 4***8 | Screwed connection | |
| 27 | 4***6 | Adjustable male stud run | |
| 30 | 4***8 | Reduction | |
| 35 | 4***7 | ПРОБКА | |
| 38 | 4***5 | Hydraulic hose | |
| 39 | 4***0 | Hydr hose | |
| 40 | 4***2 | Hydr hose | |
| 41 | 4***2 | Hydr hose | |
| 42 | 4***6 | Hydr hose | |
| 47 | 4***4 | Sleeve | |
| 48 | 4***6 | Sleeve | |
| 49 | 4***2 | Cap | |
| 53 | 4***8 | Socket head cap screw | |
| 54 | 4***0 | Hexagon head screw | |
| 55 | 4***8 | Hexagon head screw | |
| 56 | 4***5 | Hexagon head screw | |
| 59 | 4***5 | БОЛТ | |
| 61 | 4***0 | Hexagon head screw | |
| 65 | 4***0 | Hexagon nut | |
| 66 | 4***0 | Hexagon nut | |
| 69 | 4***4 | ШАЙБА | |
| 70 | 4***1 | Lock washer | |
| 72 | 4***0 | Spring washer | |
| 73 | 4***0 | Spring washer | |
| 74 | 4***0 | Spring washer | |
| 75 | 4***0 | Strain washer |
