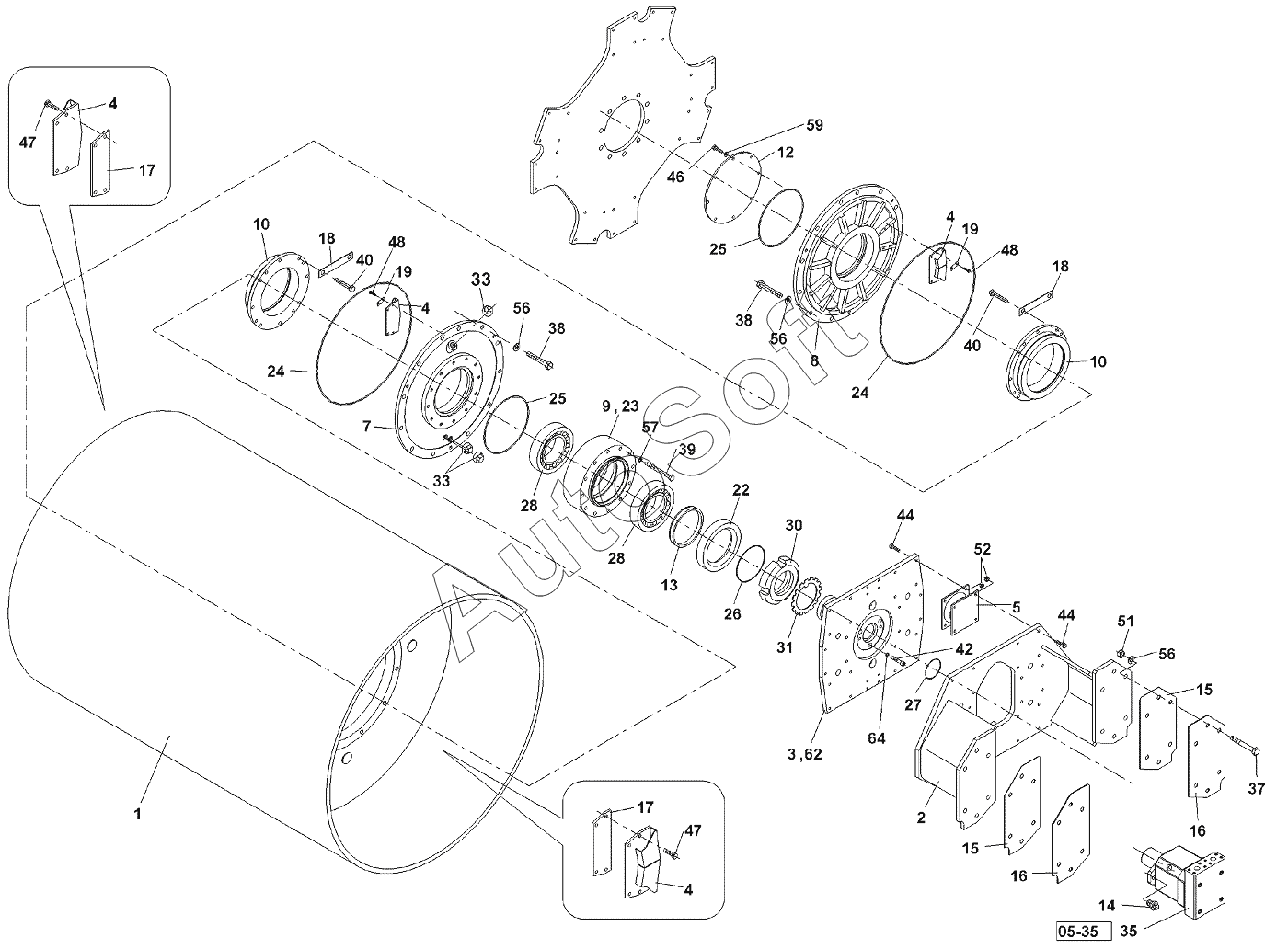

Каталог запасных частей к технике: Ammann ASC 100 (2011). 107055 ВИБРАЦИОН.БЕГУН;VIBRATING DRUM
44
44
27
28
28
30
31
33
33
35
37
38
38
39
40
40
42
26
46
47
47
48
48
51
52
56
56
56
57
59
62
64
13
1
2
3
4
4
4
4
5
7
8
9
10
10
12
14
15
15
16
16
17
17
18
18
19
19
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107055 | 4***5 | Vibration drum | |
| 1 | 4***4 | Drum | |
| 2 | 4***8 | Bracket | |
| 3 | 4***3 | Plate | |
| 4 | 4***0 | Oil feed pipe | |
| 5 | 4***4 | Rubber mount | |
| 7 | 4***7 | Cover | |
| 8 | 4***1 | Cover | |
| 9 | 4***1 | Hub | |
| 10 | 4***1 | КРЫШКА | |
| 12 | 4***4 | Cap | |
| 13 | 4***0 | Ring | |
| 14 | 4***0 | Hexagon head screw | |
| 15 | 4***1 | Spacer | |
| 16 | 4***2 | Spacer | |
| 17 | 4***4 | Washer | |
| 18 | 4***9 | ШАЙБА | |
| 19 | 4***8 | Lock washer | |
| 22 | 4***1 | Gasket | |
| 23 | 4***0 | Ring | |
| 24 | 4***6 | Ring | |
| 25 | 4***7 | Ring | |
| 26 | 4***3 | Ring | |
| 27 | 4***1 | Ring | |
| 28 | 4***6 | Bearing | |
| 30 | 4***2 | Nut | |
| 31 | 4***2 | Plate | |
| 33 | 4***8 | Plug | |
| 35 | 4***2 | Fluid motor | |
| 37 | 4***5 | Hexagon head screw | |
| 38 | 4***0 | Hexagon head screw | |
| 39 | 4***0 | Hexagon head screw | |
| 40 | 4***0 | Hexagon head screw | |
| 42 | 4***5 | Socket head cap screw | |
| 44 | 4***5 | Hexagon head screw | |
| 46 | 4***5 | Hexagon head screw | |
| 47 | 4***5 | Hexagon head screw | |
| 48 | 4***6 | Hexagon head screw | |
| 51 | 4***0 | Hexagon nut | |
| 52 | 4***0 | Nut | |
| 56 | 4***0 | Spring washer | |
| 57 | 4***0 | Spring washer | |
| 59 | 4***0 | Spring washer | |
| 62 | 4***2 | Venting valve | |
| 64 | 4***2 | Sealing ring |
