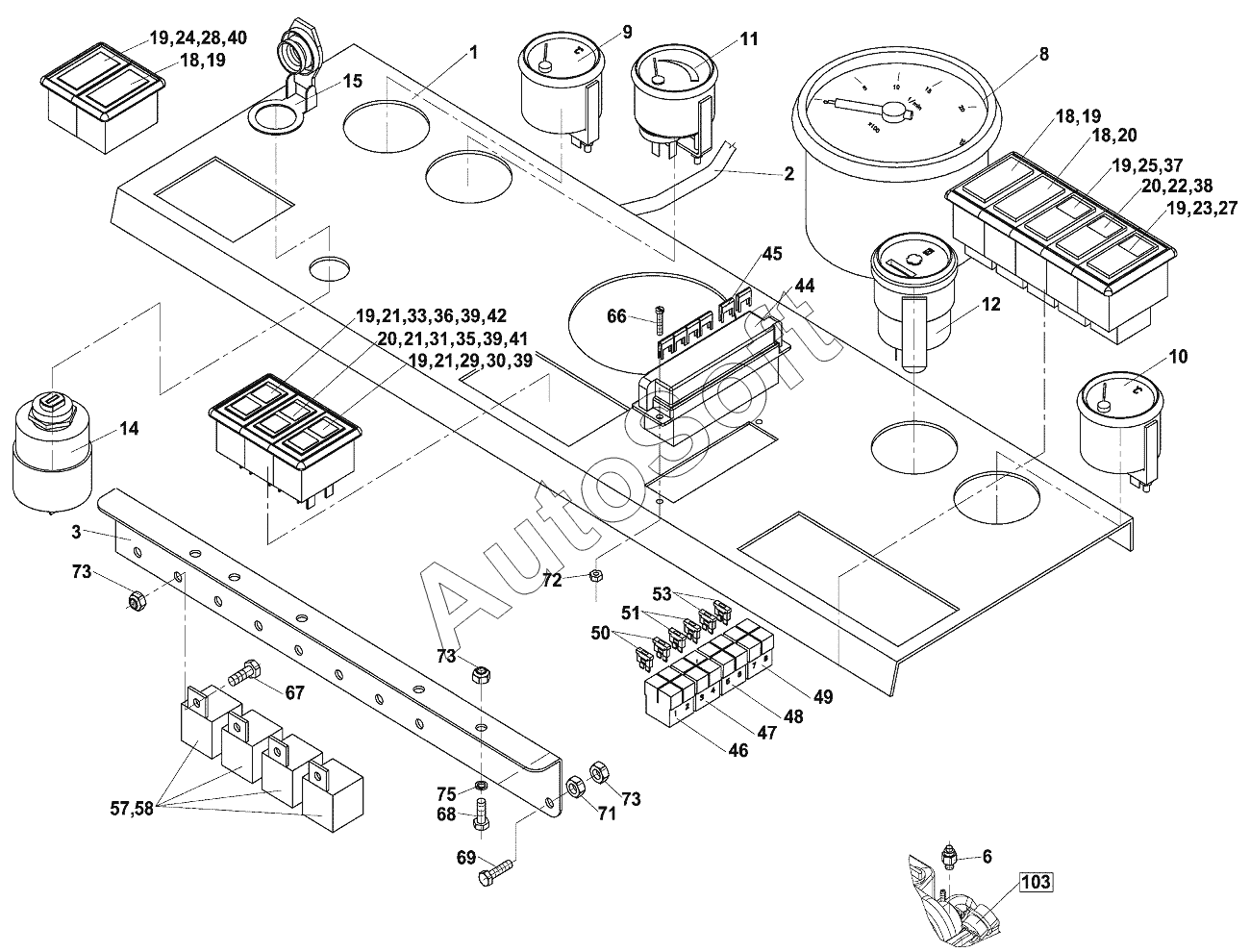

Каталог запасных частей к технике: Ammann ASC 100 (2011). 210847 ПАНЕЛЬ ПРИБОРОВ;DASHBOARD
51
37
38
39
39
39
40
41
42
44
45
46
47
48
49
50
36
53
57
58
66
67
68
69
71
72
73
73
73
75
20
20
20
1
2
3
6
8
9
10
11
12
14
15
18
18
18
19
19
19
19
19
19
19
21
21
21
22
23
24
25
27
28
29
30
31
33
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-210847 | 4***7 | ПАНЕЛЬ ПРИБОРОВ | |
| 1 | 4***0 | Plate | |
| 2 | 4***8 | ПАКЕТ ПРОВОДОВ | |
| 3 | 4***8 | Bracket | |
| 6 | 4***3 | Temperature sensor | |
| 8 | 4***4 | Rev counter | |
| 9 | 4***3 | Thermometer | |
| 10 | 4***2 | Thermometer | |
| 11 | 4***6 | Fuel gauge | |
| 12 | 4***4 | Hours-run meter | |
| 14 | 4***1 | Ignition lock | |
| 15 | 4***2 | Flap | |
| 18 | 4***0 | Cover | |
| 19 | 4***1 | T-piece | |
| 20 | 4***2 | Intermediate piece | |
| 21 | 4***7 | Indicator lamp | |
| 22 | 4***8 | Switch | |
| 23 | 4***7 | Switch | |
| 24 | 4***5 | Switch | |
| 25 | 4***9 | Switch | |
| 27 | 4***0 | Plate | |
| 28 | 4***1 | Plate | |
| 29 | 4***9 | Plate | |
| 30 | 4***7 | Plate | |
| 31 | 4***0 | Plate | |
| 33 | 4***9 | Plate | |
| 35 | 4***2 | ТАБЛИЧКА | |
| 36 | 4***2 | Plate | |
| 37 | 4***3 | Plate | |
| 38 | 4***4 | Plate | |
| 39 | 4***1 | Spotlight | |
| 40 | 4***4 | Symbol | |
| 41 | 4***2 | СИМБОЛ | |
| 42 | 4***7 | СИМБОЛ | |
| 44 | 4***6 | Fusebox | |
| 45 | 4***5 | Bridge | |
| 46 | 4***4 | Bunch plug | |
| 47 | 4***3 | Bunch plug | |
| 48 | 4***2 | Bunch plug | |
| 49 | 4***1 | Bunch plug | |
| 50 | 4***4 | Fuse | |
| 51 | 4***2 | Fuse | |
| 53 | 4***3 | Fuse | |
| 57 | 4***0 | Relay | |
| 58 | 4***1 | Relay support | |
| 60 | 4***2 | Temperature sensor | |
| 61 | 4***2 | Sealing ring | |
| 66 | 4***2 | Socket head cap screw | |
| 67 | 4***0 | Hexagon head screw | |
| 68 | 4***2 | Hexagon head screw | |
| 69 | 4***0 | Hexagon head screw | |
| 71 | 4***0 | Hexagon nut | |
| 72 | 4***0 | Nut | |
| 73 | 4***0 | Nut | |
| 75 | 4***1 | Lock washer |
