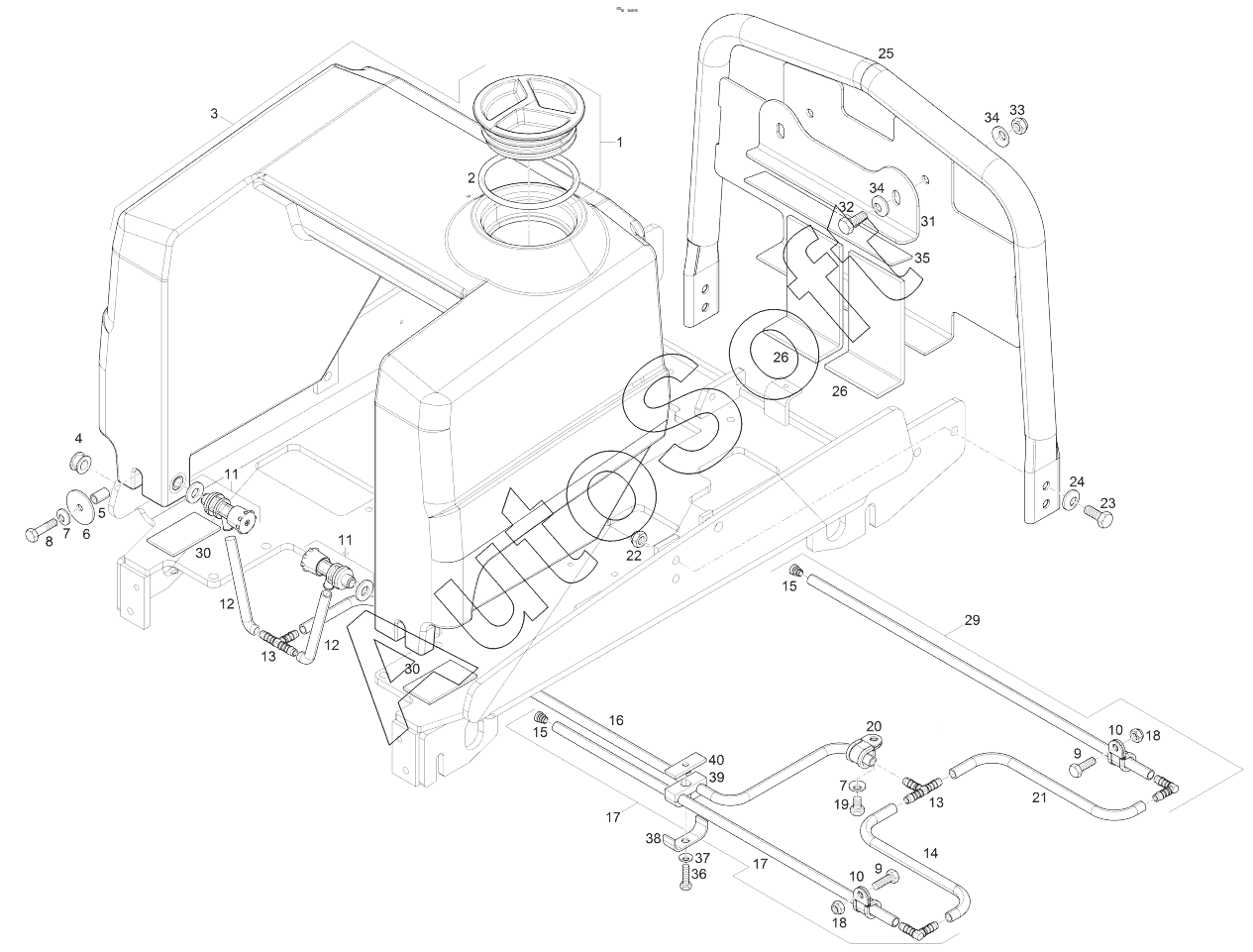

Каталог запасных частей к технике: Ammann ARW 65 (2012). Sprinkling system
32
21
22
23
24
25
26
26
29
30
30
31
20
33
34
34
35
36
37
38
39
40
11
11
2
3
4
5
6
7
7
8
9
9
10
10
1
12
12
13
13
14
15
15
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Seal cover | |
| 2 | 2***0 | O-ring | |
| 3 | 2***5 | Water tank | |
| 4 | 2***5 | Rubber grommet | |
| 5 | 2***1 | Pipe | |
| 6 | 2***8 | Washer | |
| 7 | 2***1 | Strain washer | |
| 8 | 2***0 | Hexagon head screw | |
| 9 | 2***7 | Hexagon head screw | |
| 10 | 2***6 | Clip | |
| 11 | 2***0 | Drain cock | |
| 12 | 2***4 | Hose | |
| 13 | 2***0 | T-socket | |
| 14 | 2***9 | Hose | |
| 15 | 2***0 | Sealing plug | |
| 16 | 2***0 | Hose | |
| 17 | 2***2 | Sprinkler pipe | |
| 18 | 2***8 | Hexagon nut | |
| 19 | 2***2 | Hexagon head screw | |
| 20 | 2***0 | Clip | |
| 21 | 2***7 | Hose | |
| 22 | 2***6 | Hexagon nut | |
| 23 | 2***5 | Hexagon head screw | |
| 24 | 2***0 | Strain washer | |
| 25 | 2***6 | Pipe bracket | |
| 26 | 2***1 | Plate | |
| 29 | 2***3 | Sprinkler pipe | |
| 30 | 2***6 | Rubber tape | |
| 31 | 2***8 | Plate | |
| 32 | 2***3 | Hexagon head screw | |
| 33 | 2***6 | Hexagon nut | |
| 34 | 2***0 | Strain washer | |
| 35 | 2***9 | Plate | |
| 36 | 2***0 | Hexagon head screw | |
| 37 | 2***0 | Strain washer | |
| 38 | 2***6 | Cover plate | |
| 39 | 2***5 | Pipe clip | |
| 40 | 2***7 | Welding plate |
