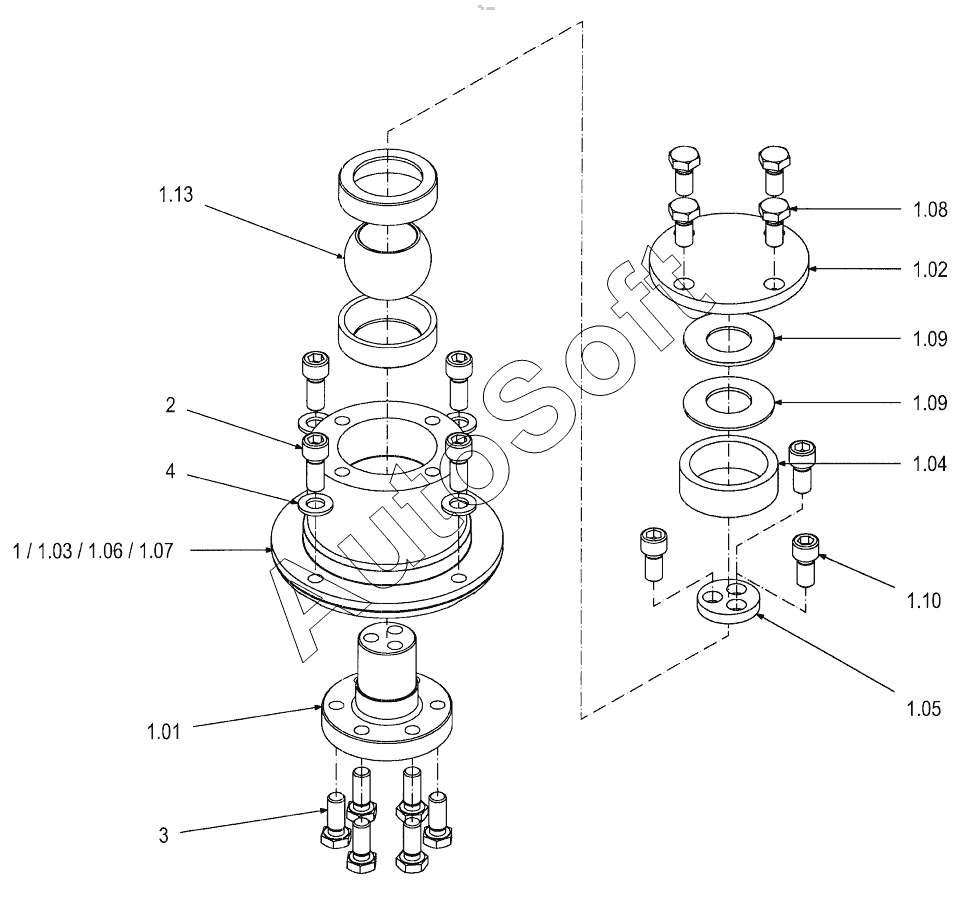

Каталог запасных частей к технике: Ammann AV16-2K (2009). ESL 03-020 AV1 Articulation joint AV1-2
1
1.01
1.02
1.03
1.04
1.05
1.06
1.07
1.08
1.09
1.09
1.10
1.13
2
3
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Central articulation assembly | |
| 1.01 | 1***9 | Receiver | |
| 1.02 | 1***1 | Cover | |
| 1.03 | 1***3 | Pendulum swing | |
| 1.04 | 1***4 | Ring | |
| 1.05 | 1***5 | Washer | |
| 1.06 | 1***2 | High pressure grease | |
| 1.07 | 1***2 | Jointing compound Curil | |
| 1.08 | J***2 | Hexagon head screw | |
| 1.09 | 1***4 | Spring washer | |
| 1.10 | 1***1 | Cheese head screw | |
| 1.13 | 1***2 | Pivot bearing | |
| 2 | J***2 | Socket head cap screw | |
| 3 | J***3 | Hexagon head screw | |
| 4 | J***5 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
