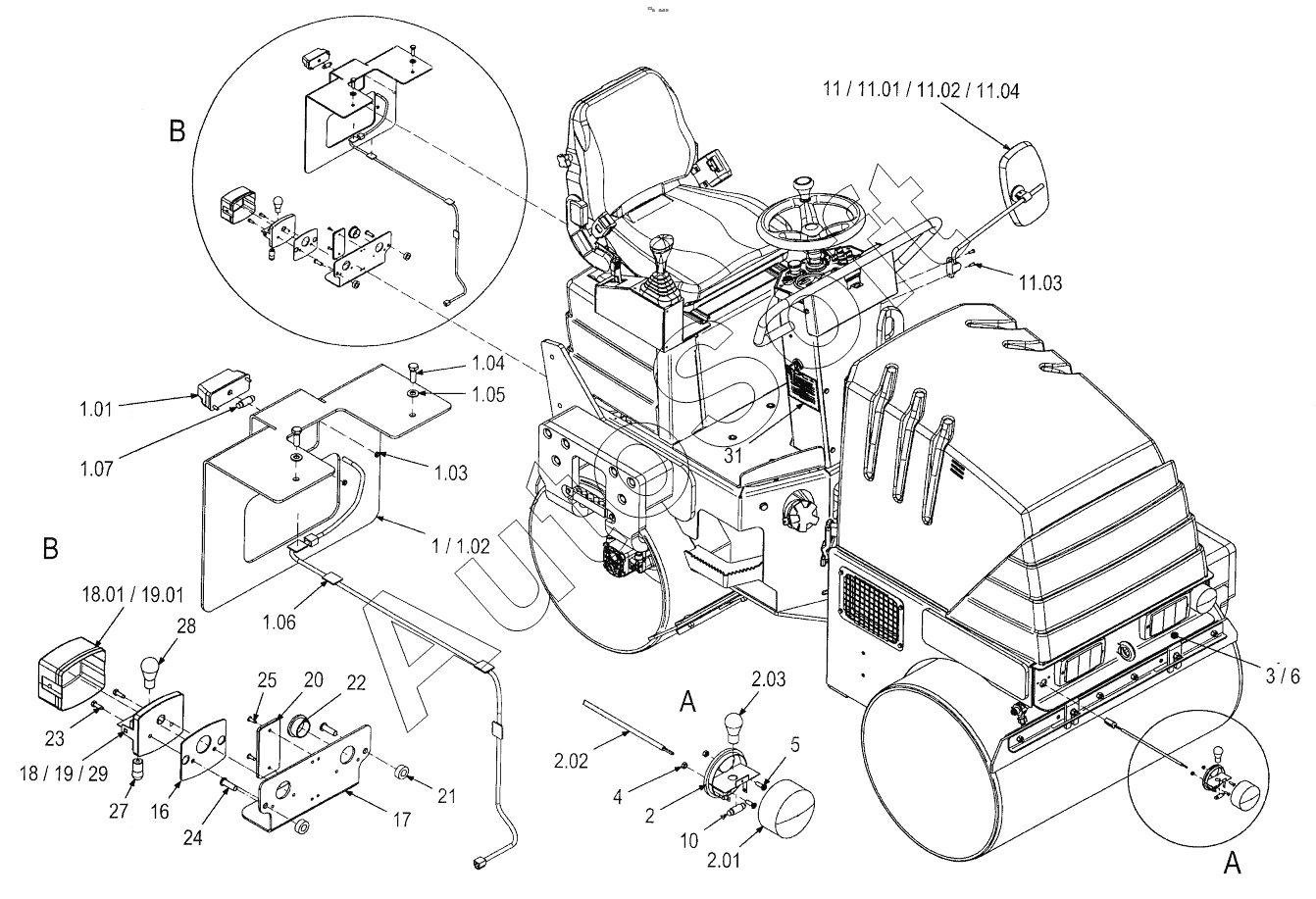

Каталог запасных частей к технике: Ammann AV16-2K (2009). ESL 07-020 AV1-2 Italokit AV1-2
1
1.01
1.02
1.03
1.04
1.05
1.06
1.07
2
2.01
2.02
2.03
3
4
5
6
10
11
11.01
11.02
11.03
11.04
16
17
18
18.01
19
19.01
20
21
22
23
24
25
27
29
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Numberplate holder komplett AV1-2 | |
| 1.01 | 1***5 | Warning light | |
| 1.02 | 1***9 | Numberplate holder AV1-2 | |
| 1.03 | J***9 | Hexagon nut | |
| 1.04 | J***4 | Hexagon head screw | |
| 1.05 | J***3 | Washer | |
| 1.06 | 1***7 | Contact base | |
| 1.07 | 1***1 | Bulb | |
| 1.08 | 1***7 | Cable zu Nummernschildleuchte | |
| 1.09 | 1***1 | Cable klein zu Nummernschildbeleuchtung | |
| 10 | 1***1 | BULB | |
| 11 | 1***0 | Option Ruckspiegel kompl AVM-2 | |
| 11.01 | 1***5 | Stop | |
| 11.02 | 1***6 | Exterior mirror | |
| 11.03 | 1***2 | Cheese head screw | |
| 11.04 | J***3 | Hexagon nut | |
| 16 | 1***8 | Spacer plate | |
| 17 | 1***7 | Holder zu Rucklicht AV1-2 Italokit | |
| 18 | 1***9 | Rear light L/H | |
| 18.01 | 1***1 | Dimmer cap rear lamp | |
| 19 | 1***0 | Rear light R/H | |
| 19.01 | 1***1 | Dimmer cap rear lamp | |
| 2 | 1***5 | Turn signal komplett konfektioniert | |
| 2.01 | 1***9 | Light front | |
| 2.02 | 1***7 | Cable ITALOKIT | |
| 2.03 | 1***4 | Incandescent lamp | |
| 20 | 1***5 | Reflex reflector, red | |
| 21 | 1***2 | Washer | |
| 22 | 1***9 | Cover | |
| 23 | 1***7 | Hexagon head screw | |
| 24 | 1***2 | Cheese head screw | |
| 25 | 1***3 | Blind rivet | |
| 27 | 1***3 | Incandescent lamp | |
| 29 | 1***8 | Cable zu Ruckleuchte ITALOKIT | |
| 3 | 1***4 | Front plate ITALOKIT | |
| 31 | 1***7 | Plate Bremse | |
| 4 | J***2 | Hexagon nut | |
| 5 | 1***9 | Cheese head screw | |
| 6 | J***2 | Pan-head screw |
