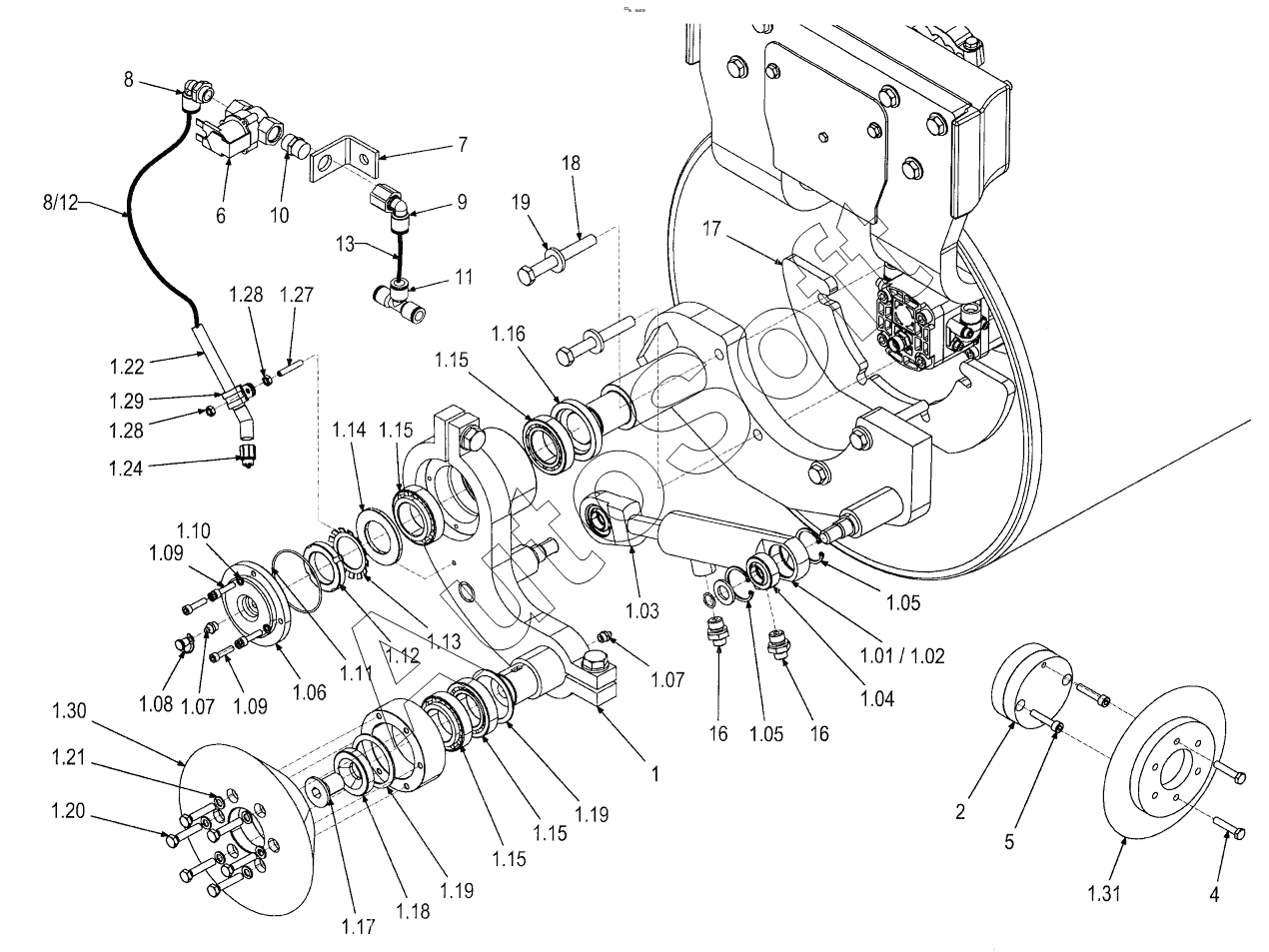

Каталог запасных частей к технике: Ammann AV16-2K (2009). ESL 07-120 AV1-2 Edge cutter AV1-2
1
1.01
1.02
1.03
1.04
1.05
1.05
1.06
1.07
1.07
1.08
1.09
1.09
1.10
1.11
1.12
1.13
1.14
1.15
1.15
1.15
1.15
1.16
1.17
1.18
1.19
1.19
1.20
1.21
1.22
1.24
1.27
1.28
1.28
1.29
1.30
1.31
2
4
5
6
7
8
8
9
10
11
12
13
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Edge cutter | |
| 1.01 | 1***4 | Hydraulic cylinder kompl о Gelenkkopf A~ | |
| 1.02 | 1***6 | Gasket Satz zu KSG | |
| 1.03 | 1***2 | Joint head zu KSG | |
| 1.04 | 1***1 | Pivot bearing zu KSG | |
| 1.05 | 1***0 | Circlipln | |
| 1.06 | 1***3 | Cover zu Drehpunkt KSG | |
| 1.07 | 1***1 | Greasing nipple | |
| 1.08 | 1***3 | Protective cap | |
| 1.09 | 1***5 | Cheese head screw | |
| 1.10 | 1***4 | Lock washer | |
| 1.11 | 1***7 | O-nng | |
| 1.12 | J***0 | Groove nut | |
| 1.13 | J***0 | Securing plate | |
| 1.14 | 1***9 | Washer zu KSG | |
| 1.15 | 1***2 | Tapered roller bearing | |
| 1.16 | 1***9 | Shaft seal ring | |
| 1.17 | 1***0 | Countersunk screw | |
| 1.18 | 1***6 | Retaining washer zu KSG | |
| 1.19 | J***2 | Circlip au | |
| 1.20 | J***7 | Hexagon head screw | |
| 1.21 | J***4 | Lock washer | |
| 1.22 | 1***7 | Sprinkler pipe zu KSG | |
| 1.24 | 1***7 | Flat jet nozzle kompl. KSG | |
| 1.27 | 1***0 | Threaded pin | |
| 1.28 | J***3 | Hexagon nut | |
| 1.29 | 3***0 | Clamp | |
| 1.30 | 1***4 | Pressure roller | |
| 1.31 | 1***5 | Cutting disc zu KSG | |
| 10 | 1***0 | Double nipple | |
| 11 | 1***9 | T-connection | |
| 12 | 1***2 | Waterhose | |
| 13 | 1***2 | Waterhose | |
| 16 | 1***0 | Screwed socket | |
| 17 | 1***1 | Adapter zu KSG AV16 | |
| 17 | 1***2 | Adapter zu KSG AV20 | |
| 18 | J***0 | Hexagon head screw | |
| 18 | J***5 | Hexagon head screw | |
| 19 | J***5 | Washer | |
| 2 | 1***1 | Holder | |
| 4 | J***2 | Hexagon head screw | |
| 5 | 1***1 | Cheese head screw | |
| 6 | 1***6 | Shut-off valve | |
| 7 | 1***2 | Shut-off valve holder zu KSG | |
| 8 | 1***0 | Elbow socket | |
| 9 | 1***5 | Angle bolt |
