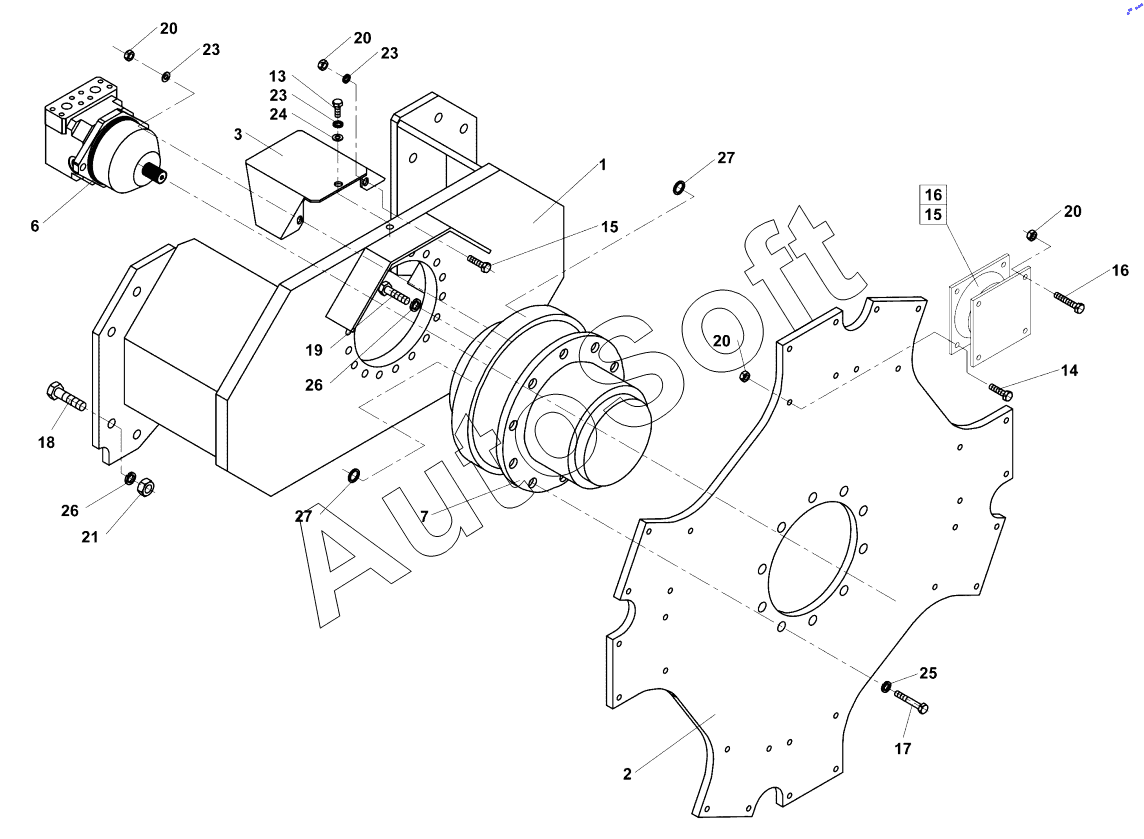

Каталог запасных частей к технике: Ammann ASC 100 (2012). Drum drive
17
27
27
26
26
25
24
23
23
23
23
23
23
23
23
21
20
20
20
20
19
18
16
16
15
15
14
13
7
6
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107647 | 4***7 | Drum drive | |
| 1 | 4***0 | Bracket | |
| 2 | 4***8 | Driver | |
| 3 | 4***3 | Cover | |
| 6 | 4***2 | Fluid motor | |
| 7 | 4***8 | Gear | |
| 13 | 4***0 | Hexagon head screw | |
| 14 | 4***0 | Hexagon head screw | |
| 15 | 4***5 | Hexagon head screw | |
| 16 | 4***5 | БОЛТ | |
| 17 | 4***0 | Hexagon head screw | |
| 18 | 4***0 | Hexagon head screw | |
| 19 | 4***0 | Hexagon head screw | |
| 20 | 4***0 | Nut | |
| 21 | 4***0 | Hexagon nut | |
| 23 | 4***0 | Spring washer | |
| 23 | 4***0 | Spring washer | |
| 24 | 4***0 | Washer | |
| 25 | 4***0 | Spring washer | |
| 26 | 4***0 | Spring washer | |
| 27 | 4***7 | Sealing ring |
