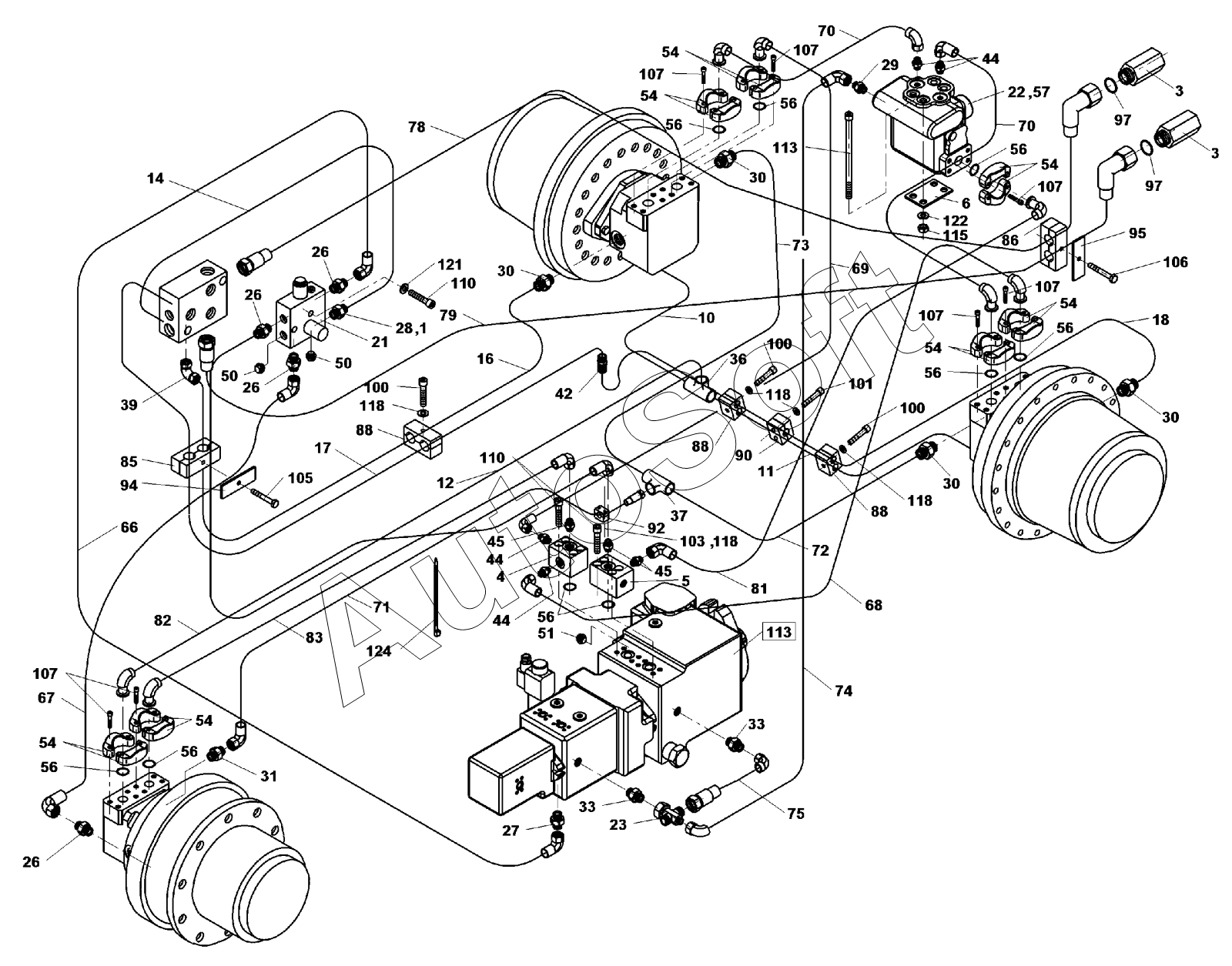

Каталог запасных частей к технике: Ammann ASC 100 (2012). Driving hydraulics
78
90
88
88
88
86
85
83
82
81
79
92
75
74
73
72
71
70
70
69
68
106
124
122
121
118
118
118
118
115
113
113
110
110
110
107
107
107
107
107
107
67
105
103
101
100
100
97
97
95
94
14
27
26
26
26
26
23
22
21
18
17
16
28
12
11
10
6
5
4
3
3
1
42
66
57
56
56
56
56
56
56
56
56
54
54
54
54
54
54
54
51
50
50
45
45
44
44
44
39
37
36
33
33
31
30
30
30
30
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107117 | 4***7 | Driving hydraulics | |
| 1 | 4***3 | Diaphragm | |
| 3 | 4***7 | Connector | |
| 4 | 4***6 | Cube | |
| 5 | 4***7 | Cube | |
| 6 | 4***9 | Washer | |
| 10 | 4***5 | Pipe | |
| 11 | 4***6 | Pipe | |
| 12 | 4***9 | Pipe | |
| 14 | 4***8 | Pipe | |
| 16 | 4***9 | Pipe | |
| 17 | 4***2 | Pipe | |
| 18 | 4***1 | Pipe | |
| 21 | 4***7 | Hydraulic brake block | |
| 22 | 4***1 | Block | |
| 23 | 4***7 | Hydraulic body | |
| 26 | 4***8 | Screwed connection | |
| 27 | 4***5 | Screwed connection | |
| 28 | 4***8 | Connector | |
| 29 | 4***5 | Screwed connection | |
| 30 | 4***6 | Connector | |
| 31 | 4***3 | Connector | |
| 33 | 4***0 | Connector | |
| 36 | 4***9 | T-socket | |
| 37 | 4***0 | T-socket | |
| 39 | 4***9 | Screwed connection | |
| 42 | 4***2 | Clutch | |
| 44 | 4***4 | Connector | |
| 45 | 4***0 | Connector | |
| 50 | 4***4 | Plug | |
| 51 | 4***0 | Plug | |
| 54 | 4***6 | Yoke | |
| 56 | 4***2 | O-ring | |
| 57 | 4***3 | O-ring | |
| 66 | 4***2 | Hydraulic hose | |
| 67 | 4***3 | Hydraulic hose | |
| 68 | 4***6 | Hydraulic hose | |
| 69 | 4***7 | Hydraulic hose | |
| 70 | 4***0 | Hydraulic hose | |
| 71 | 4***1 | Hydraulic hose | |
| 72 | 4***3 | Hydraulic hose | |
| 73 | 4***2 | Hydraulic hose | |
| 74 | 4***4 | Hydraulic hose | |
| 75 | 4***3 | Hydraulic hose | |
| 78 | 4***8 | Hydraulic hose | |
| 79 | 4***5 | Hydraulic hose | |
| 81 | 4***8 | Hydraulic hose | |
| 82 | 4***9 | Hydraulic hose | |
| 83 | 4***2 | Hydraulic hose | |
| 85 | 4***7 | Sleeve | |
| 86 | 4***1 | Sleeve | |
| 88 | 4***2 | Sleeve | |
| 90 | 4***4 | Sleeve | |
| 92 | 4***4 | Sleeve | |
| 94 | 4***2 | Cap | |
| 95 | 4***9 | Cap | |
| 97 | 4***4 | Sealing ring | |
| 100 | 4***2 | Socket head cap screw | |
| 101 | 4***8 | Socket head cap screw | |
| 103 | 4***0 | Socket head cap screw | |
| 105 | 4***5 | Hexagon head screw | |
| 106 | 4***5 | Socket head cap screw | |
| 107 | 4***5 | Hexagon head screw | |
| 110 | 4***0 | Socket head cap screw | |
| 113 | 4***0 | Socket head cap screw | |
| 115 | 4***0 | Hexagon nut | |
| 118 | 4***4 | ШАЙБА | |
| 121 | 4***0 | Spring washer | |
| 122 | 4***0 | Spring washer | |
| 124 | 4***9 | Staple strip |
