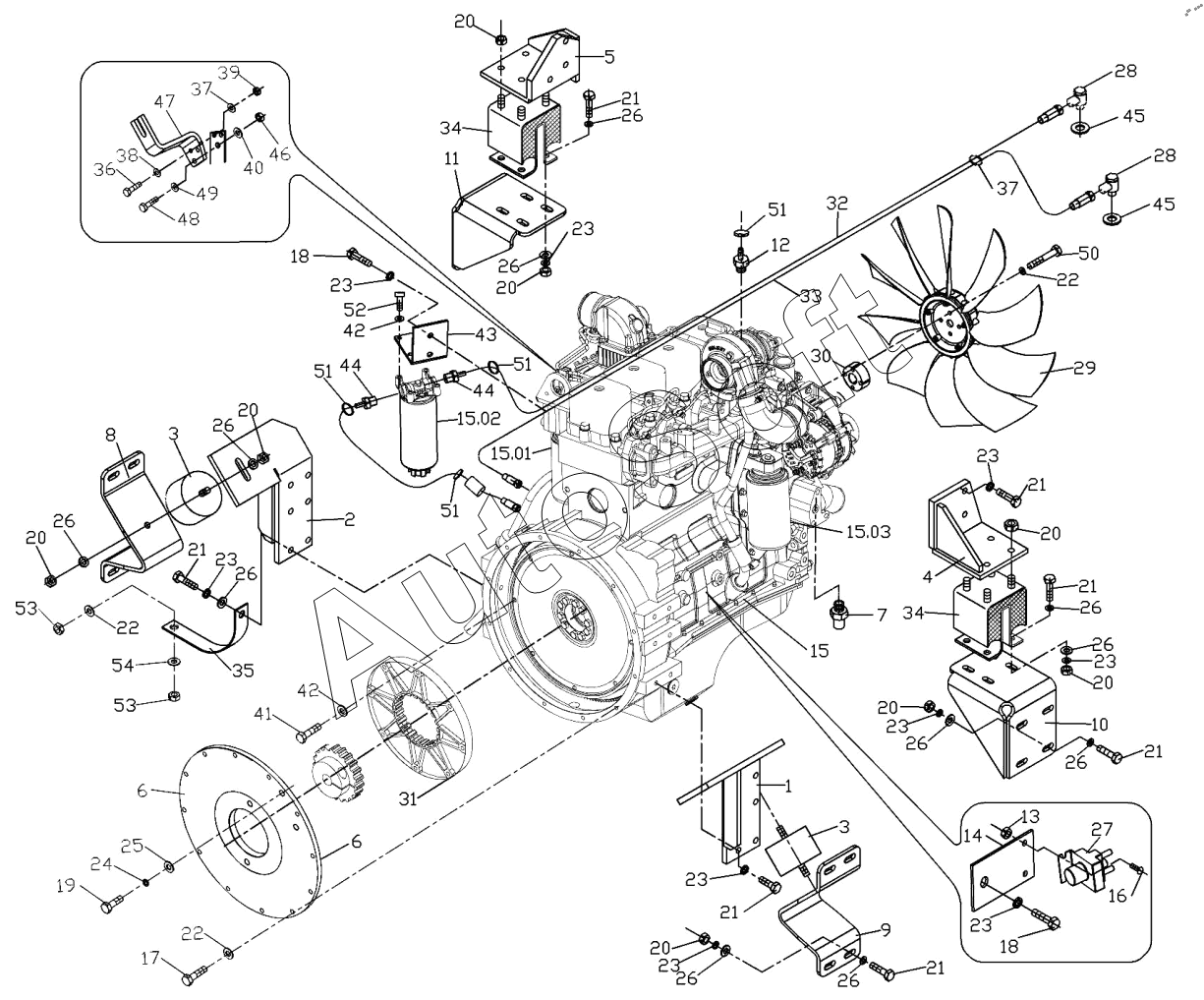

Каталог запасных частей к технике: Ammann ARS 122 (2018). Engine assy
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15.01
15.02
15.03
16
17
18
18
19
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
22
22
22
23
23
23
23
23
23
23
23
23
24
25
26
26
26
26
26
26
26
26
26
26
26
27
28
28
29
30
31
32
33
34
34
35
36
37
37
38
39
40
41
42
42
43
44
44
45
45
46
47
48
49
50
51
51
51
51
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 1***9 | Engine assy | |
| 1 | 1***9 | Engine bracket | |
| 10 | 1***2 | Bracket | |
| 11 | 1***1 | Bracket | |
| 12 | 1***7 | Connector | |
| 13 | 4***0 | Hexagon nut | |
| 14 | 1***4 | Relay mounting plate | |
| 15 | 1***9 | Engine | |
| 15.01 | 1***2 | Fuel Prefilter | |
| 15.02 | 1***3 | Fuel Filter Water Separator | |
| 15.03 | 1***1 | Lube Oil Filter | |
| 15.04 | 1***4 | V Belt Ribbed | |
| 16 | 4***0 | Socket head cap screw | |
| 17 | 4***5 | БОЛТ | |
| 18 | 4***5 | Hexagon head screw | |
| 19 | 4***0 | Hexagon head screw | |
| 2 | 1***1 | Engine bracket | |
| 20 | 4***0 | Nut | |
| 21 | 4***5 | Hexagon head screw | |
| 22 | 4***0 | Spring washer | |
| 23 | 4***0 | Spring washer | |
| 24 | 4***0 | Spring washer | |
| 25 | 4***0 | Washer | |
| 26 | 4***0 | Washer | |
| 27 | 1***6 | Relay | |
| 28 | 4***1 | Flow control screw | |
| 29 | 1***7 | Fan | |
| 3 | 1***8 | Rubber mount | |
| 30 | 1***0 | Aluminium distance piece | |
| 31 | 1***5 | KTR Coupling | |
| 32 | 1***0 | Fuel hose | |
| 33 | 1***8 | Fuel hose | |
| 34 | 1***8 | Rubber mount | |
| 35 | 1***8 | Ground strap | |
| 36 | 4***5 | Hexagon head screw | |
| 37 | 4***4 | Washer | |
| 38 | 4***0 | Spring washer | |
| 39 | J***3 | Hexagon nut | |
| 4 | 4***1 | Bracket | |
| 40 | 4***4 | ШАЙБА | |
| 41 | 1***5 | Socket head screw | |
| 42 | 1***1 | Spring washer | |
| 43 | 1***7 | Bracket | |
| 44 | 1***1 | Connector | |
| 45 | 1***7 | Copper Washer | |
| 46 | 4***0 | Hexagon nut | |
| 47 | 1***1 | Bracket | |
| 48 | 4***5 | Hexagon head screw | |
| 49 | 4***0 | Spring washer | |
| 5 | 4***9 | Motor bracket | |
| 50 | 4***0 | БОЛТ | |
| 51 | 4***3 | Hose clamp | |
| 52 | 1***5 | Socket head screw | |
| 53 | 4***0 | Nut | |
| 54 | 4***5 | Washer | |
| 6 | 1***8 | Engine Adaptor Plate | |
| 7 | 1***2 | Connector | |
| 8 | 1***4 | Bracket | |
| 9 | 1***7 | Bracket |
