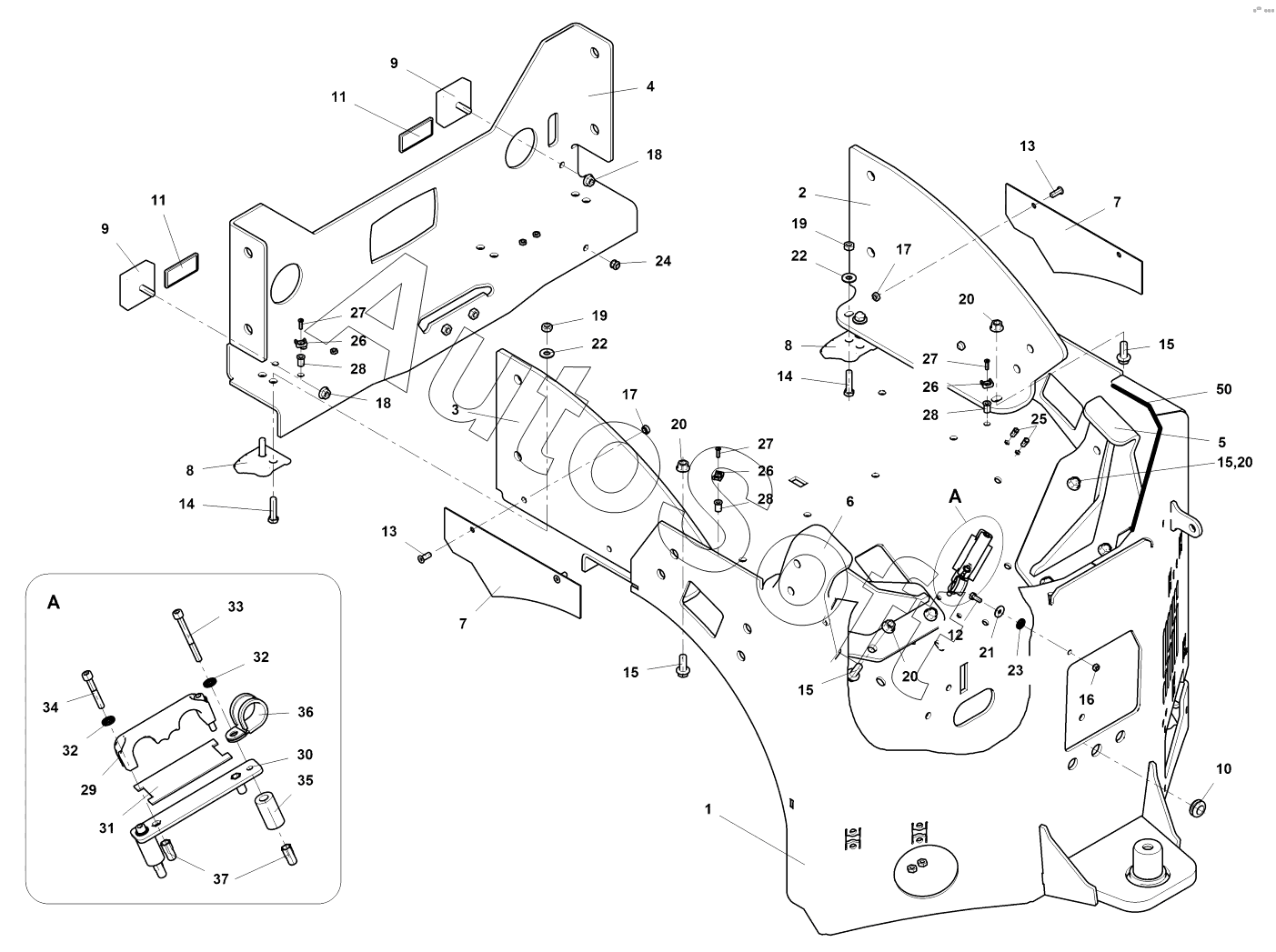

Каталог запасных частей к технике: Ammann ARX 45 (2010). Chassis rear
29
20
20
20
20
21
22
22
23
24
25
26
26
26
27
27
27
28
28
28
19
19
30
31
32
32
33
34
35
36
37
50
10
1
2
3
4
5
6
7
7
8
8
9
9
11
11
12
13
13
14
14
15
15
15
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1187833 | 1***3 | Chassis | |
| 1 | 1***4 | Chassis | |
| 2 | 1***3 | End plate | |
| 3 | 1***2 | End plate | |
| 4 | 1***5 | End plate | |
| 5 | 1***6 | Reinforcement plate | |
| 6 | 1***0 | Reinforcement plate | |
| 7 | 1***9 | Cover plate | |
| 8 | 1***3 | Towing lug | |
| 9 | 1***6 | Bumper | |
| 10 | 1***5 | Cable bush | |
| 11 | 1***1 | Rear reflector | |
| 12 | 4***0 | Hexagon head screw | |
| 13 | 1***3 | Socket head cap screw | |
| 14 | 4***0 | Hexagon head screw | |
| 15 | 1***1 | Hexagon head screw | |
| 16 | 1***9 | Hexagon press nut | |
| 17 | 1***1 | Hexagon press nut | |
| 18 | 3***3 | Hexagon nut | |
| 19 | 1***0 | Hexagon nut | |
| 20 | 1***2 | Hexagon nut | |
| 21 | 4***4 | Washer | |
| 22 | 1***7 | Washer | |
| 23 | 1***5 | Serrated lock washer | |
| 24 | 1***3 | Cable bush | |
| 25 | 1***4 | Blind rivet nut | |
| 26 | 1***8 | Cable tie anchor | |
| 27 | 1***4 | Socket head cap screw | |
| 28 | 1***0 | Blind rivet nut | |
| 29 | 1***7 | Clamp | |
| 30 | 1***2 | Mounting plate | |
| 31 | 1***7 | Rubber mat | |
| 32 | 1***1 | Lock washer | |
| 33 | 1***5 | Socket head cap screw | |
| 34 | 1***3 | Cheese head screw | |
| 35 | 1***3 | Rod with drilled hole | |
| 36 | 1***1 | Pipe clip | |
| 37 | 1***9 | Hexagon press nut | |
| 50 | 1***6 | Edge protection profile |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
