Каталог запасных частей к технике: Ammann ARX 45 (2010). Diesel engine
2
2.01
2.02
2.03
2.04
2.05
2.06
2.07
2.08
2.09
2.10
6
6
6.01
6.02
6.03
6.04
6.05
6.06
6.07
6.08
9
10
11
12
15
26
27
29
30
31
39
40
41
41
41
41
41
41
41
41
41
42
50
50.01
50.02
50.03
50.04
50.05
50.06
50.07
50.08
52
52.01
53
54
54.01
56
58
58.01
58.02
59
60
61
64
65
65.01
66
67
68
70
71
73
85
86
92
93
95
97
101
102
103
103
103
104
104
105
107
107
108
108
108
109
110
110
111
115
200
222

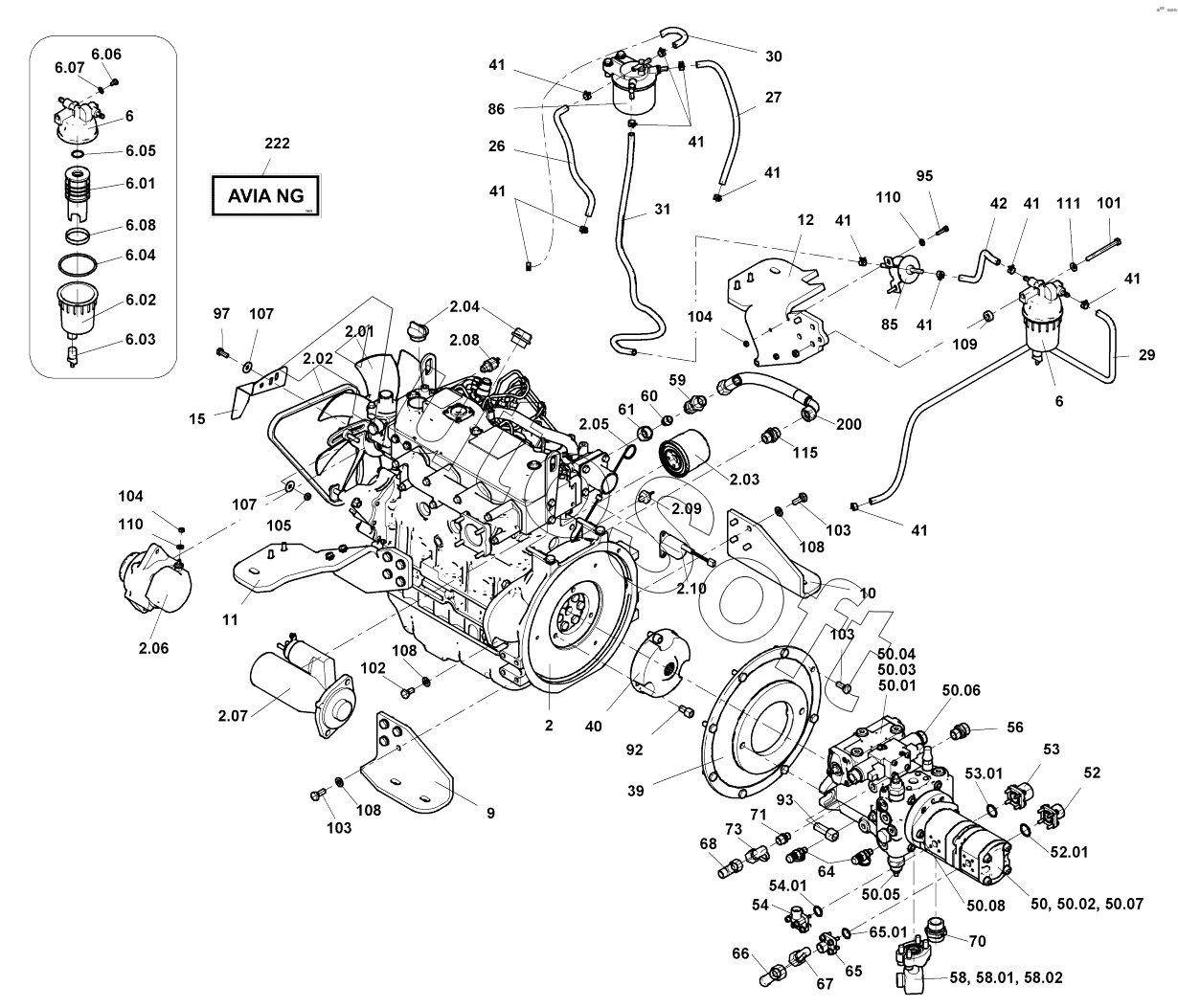

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 1***1 | Diesel engine | |
| 10 | 1***6 | Motor base | |
| 101 | J***6 | Hexagon head screw | |
| 102 | 4***0 | Hexagon head screw | |
| 103 | 4***5 | Hexagon head screw | |
| 104 | 4***0 | Hexagon nut | |
| 105 | 4***0 | Hexagon nut | |
| 107 | 4***4 | Washer | |
| 108 | J***4 | Washer | |
| 109 | 1***2 | Washer | |
| 11 | 1***7 | Motor base | |
| 110 | 1***1 | Lock washer | |
| 111 | 1***2 | Lock washer | |
| 115 | 1***4 | Screwed connection | |
| 12 | 1***0 | Motor base | |
| 15 | 1***8 | Motor guard | |
| 2 | 1***4 | Diesel engine | |
| 2.01 | 1***8 | Fan wheel | |
| 2.02 | 1***1 | V-belt | |
| 2.03 | 1***7 | Engine oil filter | |
| 2.04 | 1***1 | Cover | |
| 2.05 | 1***2 | Oil dipstick | |
| 2.06 | 1***9 | Alternator | |
| 2.07 | 1***8 | Starter | |
| 2.08 | 1***6 | Temperature switch Wasser | |
| 2.09 | 1***7 | Oil pressure switch zu | |
| 2.10 | 7***0 | Switch-off valve | |
| 200 | 1***4 | Hydr hose | |
| 222 | 4***3 | Plate | |
| 26 | 1***2 | Low-pressure hose | |
| 27 | 1***2 | Low-pressure hose | |
| 29 | 1***2 | Low-pressure hose | |
| 30 | 1***2 | Low-pressure hose | |
| 31 | 1***2 | Low-pressure hose | |
| 39 | 1***7 | Flange | |
| 40 | 1***6 | Clutch | |
| 41 | 1***2 | Hose clip | |
| 42 | 1***2 | Low-pressure hose | |
| 50 | 1***5 | Hydraulic pump | |
| 50.01 | 1***8 | Hydraulic pump | |
| 50.02 | 1***8 | Gear pump | |
| 50.03 | 1***1 | Sealing kit | |
| 50.04 | 1***1 | Pressure relief valve | |
| 50.05 | 1***0 | Pressure limiting valve | |
| 50.06 | 1***4 | Magnetic coil | |
| 50.07 | 1***7 | O-ring | |
| 50.08 | J***5 | Socket head cap screw | |
| 52 | 4***8 | Flange | |
| 52.01 | 1***2 | O-ring | |
| 53 | 4***5 | Flange | |
| 54 | 4***0 | Flange | |
| 54.01 | 1***0 | O-ring | |
| 56 | 2***4 | Screwed connection | |
| 58 | 1***1 | Screwed connection | |
| 58.01 | 1***1 | O-ring | |
| 58.02 | 4***5 | Socket head cap screw | |
| 59 | 4***0 | Bulkhead coupling | |
| 6 | 1***9 | Water separator | |
| 6.01 | 1***0 | Fuel filter element | |
| 6.02 | 1***9 | Inspection glass | |
| 6.03 | 1***7 | Water draining connection | |
| 6.04 | 7***0 | O-ring | |
| 6.05 | 1***8 | O-ring | |
| 6.06 | 1***8 | Bleeder screw | |
| 6.07 | 1***9 | Gasket | |
| 6.08 | 1***7 | Filling level indicator | |
| 60 | 1***6 | Plug | |
| 61 | 4***4 | Union nut | |
| 64 | 1***1 | Screw coupling | |
| 65 | 4***7 | Flange | |
| 65.01 | 1***0 | O-ring | |
| 66 | 4***4 | T-connection | |
| 67 | 1***3 | Schraubkupplung | |
| 68 | 4***5 | L-connection | |
| 70 | 1***3 | Screwed connection | |
| 71 | 1***5 | Screwed connection | |
| 73 | 4***5 | Clutch | |
| 85 | 1***7 | Fuel pump | |
| 86 | 1***2 | Fuel filter | |
| 9 | 1***5 | Motor base | |
| 92 | 4***0 | Socket head cap screw | |
| 93 | J***2 | Socket head cap screw | |
| 95 | 4***5 | Hexagon head screw | |
| 97 | 4***0 | Hexagon head screw |
