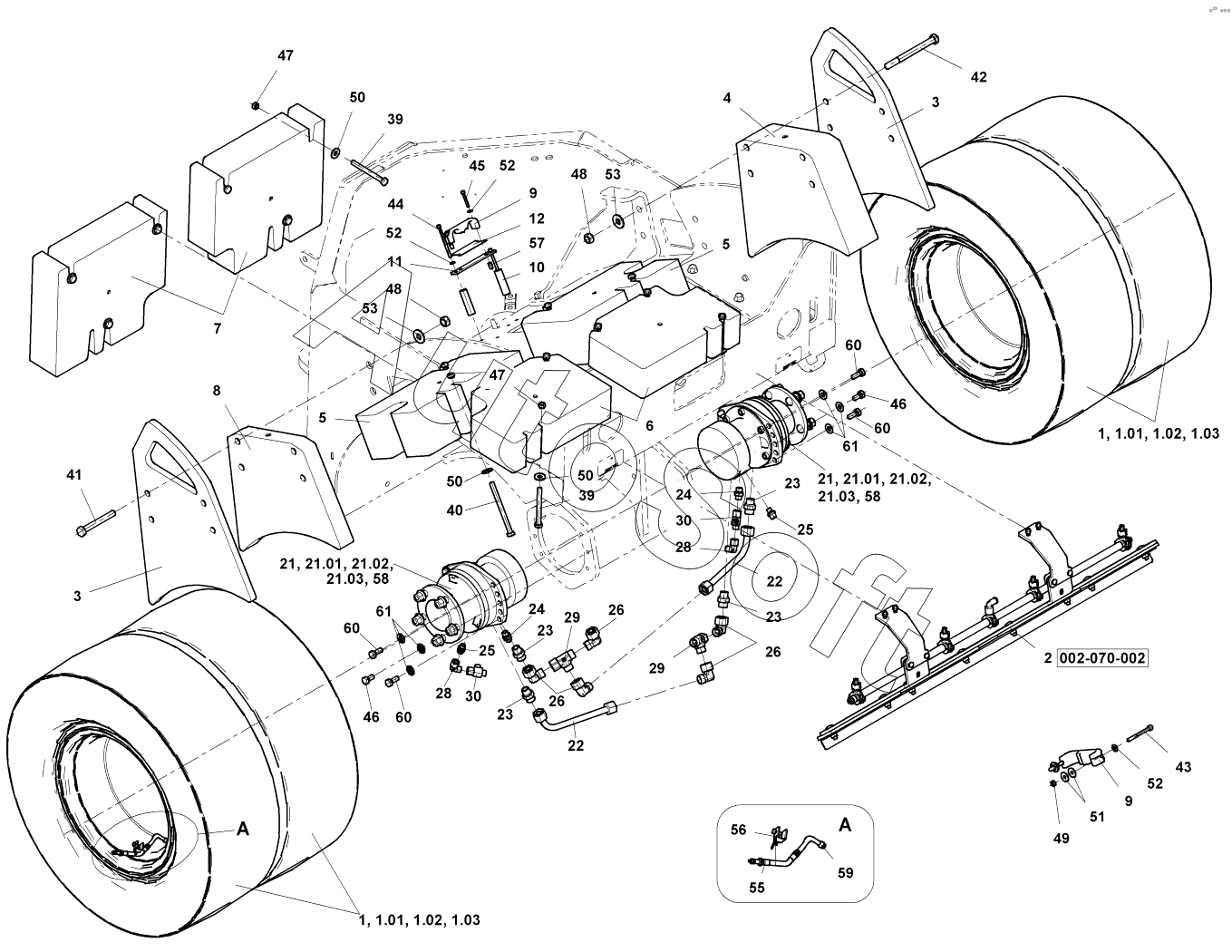

Каталог запасных частей к технике: Ammann ARX 45 K (2010). Tyred wheel axle
1
1
1.01
1.01
1.02
1.02
1.03
1.03
2
3
3
4
5
5
6
7
8
9
9
10
11
12
21
21
21.01
21.01
21.02
21.02
21.03
21.03
22
22
23
23
23
23
24
24
25
25
26
26
26
28
28
29
29
30
30
39
39
40
41
42
43
44
45
46
46
47
47
48
48
49
50
50
50
51
52
52
52
53
53
55
56
57
58
58
59
60
60
60
60
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 1***2 | Tyred wheel axis | |
| 1 | 1***7 | Tyred wheel | |
| 1.01 | 1***4 | Tyre | |
| 1.02 | 1***8 | Rim | |
| 1.03 | 1***3 | Valve | |
| 10 | 1***0 | Spacer pipe | |
| 11 | 1***2 | Mounting plate | |
| 12 | 1***7 | Rubber mat | |
| 2 | 4***A | ARX40K Scraper | |
| 21 | 1***3 | Fluid motor | |
| 21.01 | 1***9 | Sealing kit | |
| 21.02 | 1***5 | Wheel bolt 1.5 | |
| 21.03 | 1***2 | Spare parts kit | |
| 22 | 1***4 | Hydraulic tube | |
| 23 | 4***4 | Connector | |
| 24 | 1***6 | Screwed connection | |
| 25 | H***0 | Screwed connection | |
| 26 | 1***4 | Elbow socket | |
| 28 | 4***7 | Screwed connection | |
| 29 | 1***1 | L-connection | |
| 3 | 1***1 | Lug | |
| 30 | 4***5 | L-connection | |
| 39 | J***2 | Hexagon head screw | |
| 4 | 1***9 | Spacer plate | |
| 40 | 1***5 | Hexagon head screw | |
| 41 | 1***7 | Hexagon head screw | |
| 42 | 1***3 | Hexagon head screw | |
| 43 | 1***5 | Socket head cap screw | |
| 44 | 3***0 | Socket head cap screw | |
| 45 | 1***3 | Cheese head screw | |
| 46 | 4***5 | Hexagon head screw | |
| 47 | 1***2 | Hexagon press nut | |
| 48 | 4***0 | Hexagon nut | |
| 49 | 4***0 | Hexagon nut | |
| 5 | 1***5 | Ballast plate | |
| 50 | 1***7 | Washer | |
| 51 | 1***7 | Washer | |
| 52 | 1***1 | Lock washer | |
| 53 | 1***0 | Strain washer | |
| 55 | 1***8 | Valve | |
| 56 | 4***2 | Holder | |
| 57 | 4***2 | Nut | |
| 58 | 1***1 | Lock washer | |
| 59 | 1***0 | Extension | |
| 6 | 1***3 | Ballast plate | |
| 60 | 4***0 | Hexagon head screw | |
| 61 | 1***3 | Lock washer | |
| 7 | 1***6 | Ballast plate | |
| 8 | 1***3 | Spacer plate | |
| 9 | 1***7 | Clamp |
