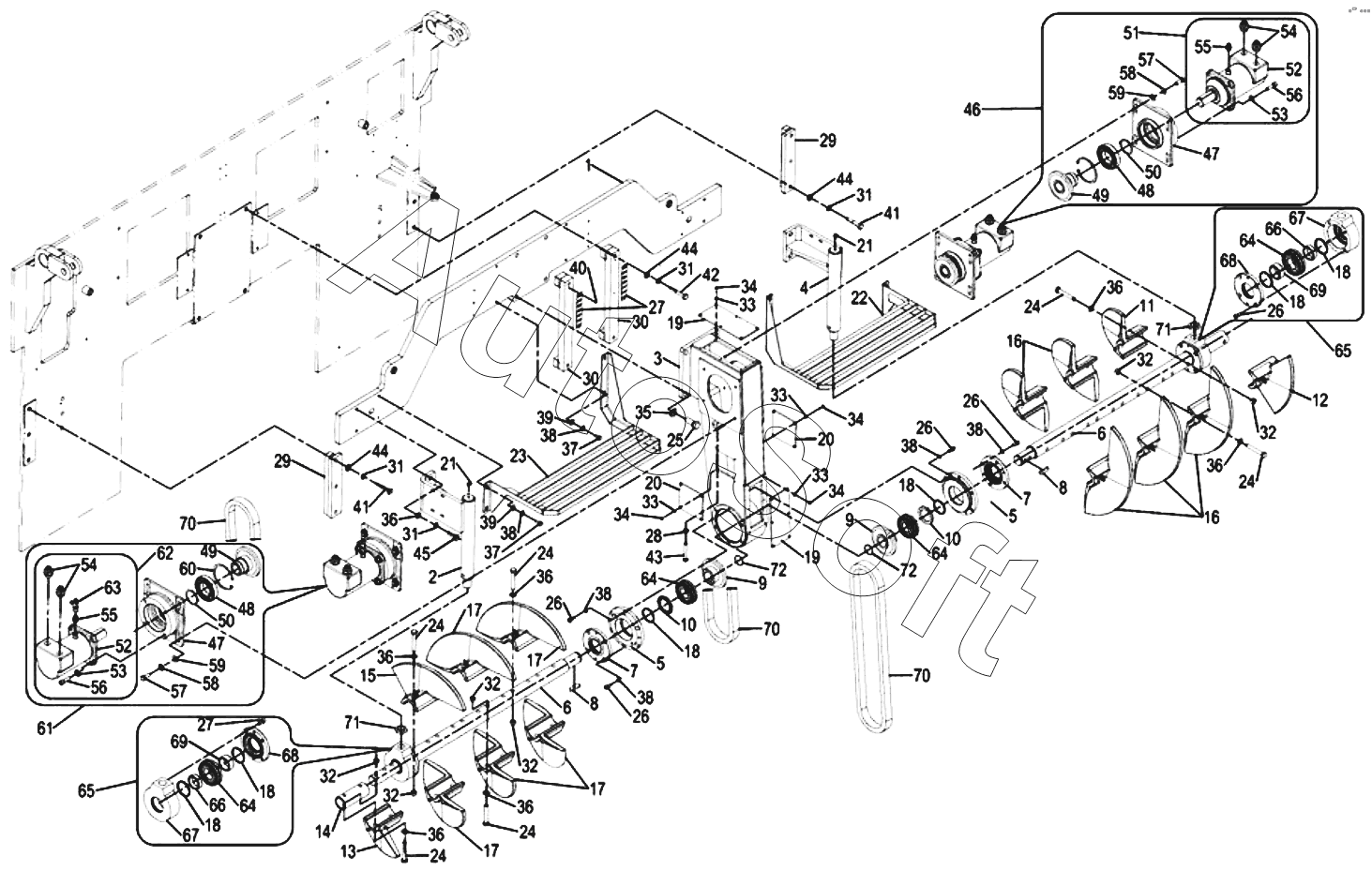

Каталог запасных частей к технике: Ammann AFT 500 (2018). Feed screw assembly
45
54
54
53
53
52
52
51
50
50
49
49
48
48
47
47
46
55
55
44
44
44
43
42
41
41
40
39
39
38
38
38
38
38
38
37
37
64
64
64
64
72
72
71
71
70
70
70
69
69
68
68
67
67
66
66
65
65
36
36
36
36
36
36
36
63
62
61
60
59
59
58
58
57
57
56
56
9
9
17
17
17
17
16
16
15
14
13
12
11
10
10
18
18
18
18
18
18
8
8
7
7
6
6
5
5
4
3
2
1
27
27
35
34
34
34
34
33
33
33
33
32
32
32
32
32
32
31
31
31
31
30
30
29
29
28
26
26
26
26
26
25
24
24
24
24
24
24
23
22
21
21
20
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1505700 | 1***0 | Feed screw assembly | |
| 1 | 5***1 | Crosshead | |
| 2 | 1***4 | Bracket external left feed screw | |
| 3 | 5***2 | Gear housing assembly | |
| 4 | 1***5 | Bracket external right feed screw | |
| 5 | 5***2 | Fixture lager | |
| 6 | 5***1 | Screw shaft | |
| 7 | 5***3 | Guard lager | |
| 8 | 1***1 | Feather key | |
| 9 | 5***6 | Rim | |
| 10 | 5***9 | Seal | |
| 11 | 5***2 | Auger element RH | |
| 12 | 5***4 | End fitting rechts | |
| 13 | 5***5 | End fitting links | |
| 14 | 5***8 | Spacer element | |
| 15 | 5***3 | Auger element | |
| 16 | 5***0 | Auger element | |
| 17 | 5***1 | Auger element | |
| 18 | 5***0 | Laminar sealing ring | |
| 19 | 5***9 | Cover | |
| 20 | 5***0 | Cover frontal | |
| 21 | 5***1 | Greasing nipple | |
| 22 | 5***6 | Guard | |
| 23 | 5***7 | Guard | |
| 24 | 1***2 | Hex screw | |
| 25 | 1***9 | Hex screw | |
| 26 | 1***9 | Cyl head screw | |
| 27 | 5***4 | Plate | |
| 28 | 1***8 | Hexagon nut | |
| 29 | 1***6 | Guide cross member | |
| 30 | 1***7 | Guide traverse central screw | |
| 31 | 1***5 | Spring washer | |
| 32 | 1***0 | Hexagon nut | |
| 33 | 1***0 | Spring washer | |
| 34 | 1***1 | Hex screw | |
| 35 | 1***6 | Washer | |
| 36 | 1***5 | Plain washer | |
| 37 | 1***9 | Hex screw | |
| 38 | 1***2 | Spring washer | |
| 39 | 1***3 | Washer | |
| 40 | 1***5 | Blind rivet | |
| 41 | 1***0 | Hex screw | |
| 42 | 1***1 | Hex screw | |
| 43 | 1***6 | Hex screw | |
| 44 | 1***4 | Washer | |
| 45 | 1***8 | Hex screw | |
| 46 | 1***8 | Drive gp R augers | |
| 47 | 5***1 | Fixture hydraulic motor | |
| 48 | 5***5 | Ball-bearing | |
| 49 | 5***5 | Pinion | |
| 50 | J***3 | Circlip | |
| 51 | 5***1 | Fluid motor gp R augers | |
| 52 | 5***3 | Fluid motor | |
| 53 | 1***3 | Spring washer | |
| 54 | 5***3 | Screwed connection | |
| 55 | 5***4 | Connector | |
| 56 | 1***2 | Cyl head screw | |
| 57 | 1***3 | Hex screw | |
| 58 | 1***3 | Spring washer | |
| 59 | 1***8 | Washer | |
| 60 | 1***2 | Circlip internal | |
| 61 | 1***6 | Drive gp L augers | |
| 62 | 5***2 | Fluid motor gp L augers | |
| 63 | 5***9 | L-connection bar | |
| 64 | 5***7 | Ball-bearing | |
| 65 | 1***8 | Fixture | |
| 66 | 5***7 | Spacer element | |
| 67 | 5***4 | Holder | |
| 68 | 5***5 | Cap | |
| 69 | 5***6 | Spacer element | |
| 70 | 1***7 | Roller chain gp augers | |
| 71 | 5***4 | Nut | |
| 72 | 1***7 | Circlip external |
