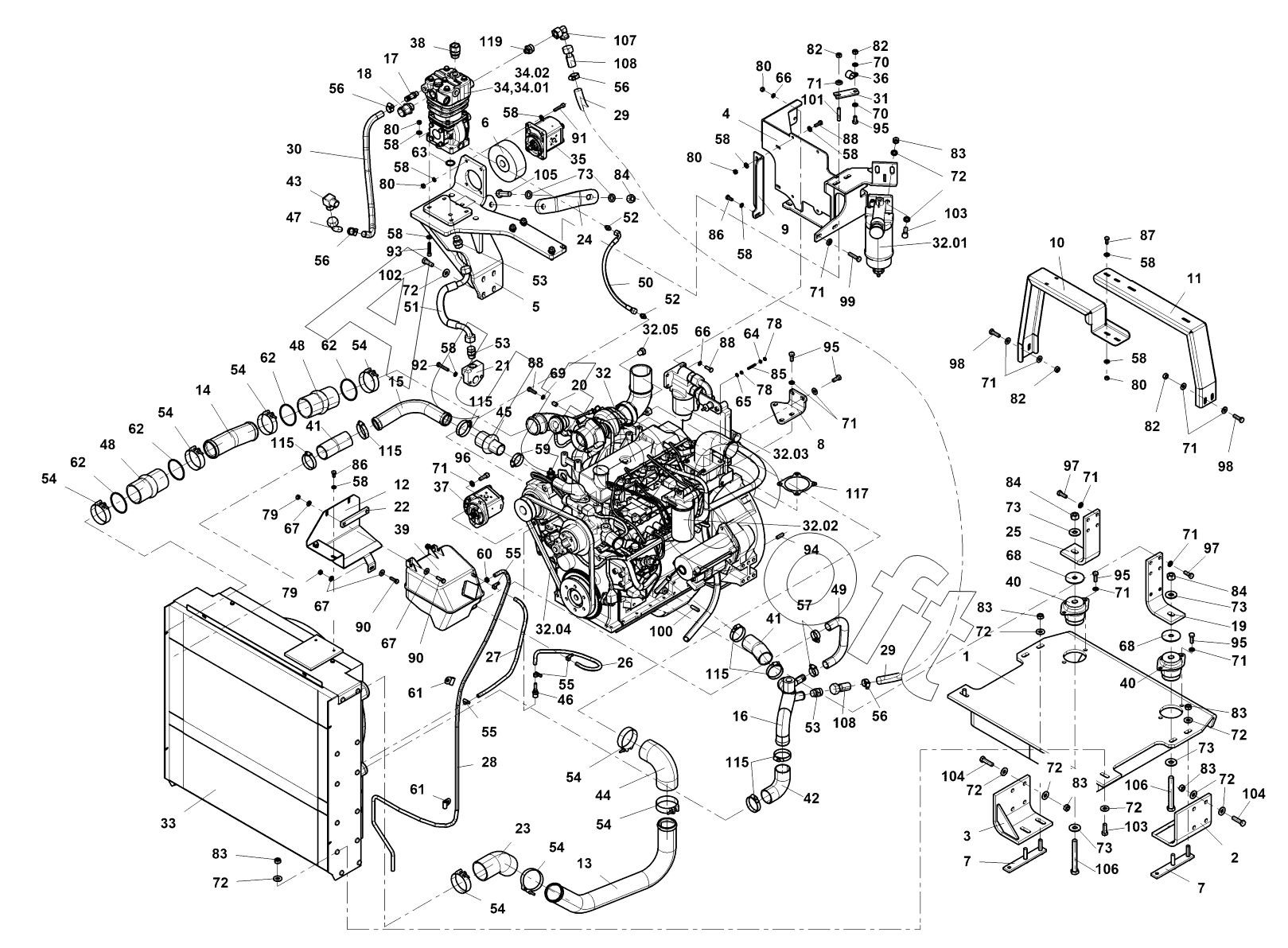

Каталог запасных частей к технике: Ammann AP 240 (2021). Engine
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32.01
32.02
32.03
32.04
32.05
33
34
34.01
34.02
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
48
48
49
50
51
52
52
53
53
53
54
54
54
54
54
54
54
54
55
55
55
56
56
56
56
57
58
58
58
58
58
58
58
58
58
58
58
59
60
61
61
62
62
62
62
63
64
65
66
66
67
67
67
68
68
69
70
70
71
71
71
71
71
71
71
71
71
71
72
72
72
72
72
72
72
72
72
73
73
73
73
73
78
78
79
79
80
80
80
80
80
82
82
82
82
83
83
83
83
83
83
84
84
84
85
86
86
87
88
88
88
90
90
91
92
93
94
95
95
95
95
96
97
97
98
98
99
100
101
102
103
103
104
104
105
106
106
107
108
108
115
115
115
115
115
117
119
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***A | Engine | |
| 1 | 4***A | Motor bracket | |
| 10 | 4***A | Holder | |
| 100 | 4***5 | Stud bolt | |
| 101 | 4***0 | Stud bolt | |
| 102 | 4***5 | Hexagon head screw | |
| 103 | 4***0 | БОЛТ | |
| 104 | 4***0 | Hexagon head screw | |
| 105 | 4***0 | БОЛТ | |
| 106 | 4***0 | Hexagon head screw | |
| 107 | 4***0 | МУФТА | |
| 108 | 4***2 | End fitting | |
| 11 | 4***A | Holder | |
| 115 | 4***0 | Hose clamp | |
| 117 | 1***5 | Gasket | |
| 119 | 4***4 | Connector | |
| 12 | 4***A | Plate | |
| 13 | 4***A | Pipe | |
| 14 | 4***A | Pipe | |
| 15 | 4***A | Pipe | |
| 16 | 4***7 | Pipe | |
| 17 | 4***A | Pipe socket | |
| 18 | 4***A | Reduction | |
| 19 | 4***6 | Bracket | |
| 2 | 4***A | ДЕРЖАВКА | |
| 20 | 4***A | Circlip | |
| 21 | 4***A | Cube | |
| 22 | 4***A | Washer | |
| 23 | 4***6 | Manifold | |
| 24 | 4***A | Bracket | |
| 25 | 4***A | Motor bracket | |
| 26 | 4***A | Hose | |
| 27 | 4***A | Hose | |
| 28 | 4***A | Hose | |
| 29 | 4***A | Hose | |
| 3 | 4***A | ДЕРЖАВКА | |
| 30 | 4***A | Hose | |
| 31 | 4***A | Holder | |
| 32 | 4***0 | Engine | |
| 32.01 | 1***1 | Fuel filter | |
| 32.02 | 4***8 | Fuel filter | |
| 32.03 | 4***7 | Oil filter | |
| 32.04 | 1***2 | Ribbed V-belt | |
| 32.05 | 4***8 | Plug | |
| 33 | 1***7 | Oil-water-air cooler | |
| 34 | 4***9 | Compressor | |
| 34.01 | 1***0 | Sealing kit | |
| 34.02 | 1***2 | Repair Kit | |
| 35 | 1***5 | Fluid motor | |
| 36 | 4***9 | Clip | |
| 37 | 1***6 | Hydraulic pump | |
| 38 | 4***5 | Safety valve | |
| 39 | 4***5 | Tank | |
| 4 | 4***7 | Holder | |
| 40 | 4***6 | РЕЗИН.МЕТАЛ.ИЗДЕЛИЕ | |
| 41 | 4***8 | Manifold | |
| 42 | 4***6 | Manifold | |
| 43 | 4***5 | КОЛЕНО | |
| 44 | 4***2 | Manifold | |
| 45 | 4***5 | Reduction | |
| 46 | 4***0 | End fitting | |
| 47 | 4***2 | End fitting | |
| 48 | 4***5 | Clutch | |
| 49 | 4***7 | Hose | |
| 5 | 4***8 | Bracket | |
| 50 | 4***3 | Hose | |
| 51 | 4***6 | Hydraulic hose | |
| 52 | 4***5 | Connector | |
| 53 | 4***6 | Screwed connection | |
| 54 | 4***9 | Hose clamp | |
| 55 | 4***2 | Hose clamp | |
| 56 | 4***1 | Hose clamp | |
| 57 | 4***4 | Hose clamp | |
| 58 | 1***2 | Lock washer | |
| 59 | 4***6 | Hose clamp | |
| 6 | 4***A | Clutch | |
| 60 | 4***1 | Clip | |
| 61 | 4***5 | Clip | |
| 62 | 4***2 | Ring | |
| 63 | 4***2 | O-ring | |
| 64 | 2***6 | Lock washer | |
| 65 | 1***1 | Lock washer | |
| 66 | 2***4 | Lock washer | |
| 67 | 4***0 | Strain washer | |
| 68 | 4***9 | Washer | |
| 69 | 4***4 | ШАЙБА | |
| 7 | 4***A | Fixture | |
| 70 | 2***2 | Lock washer | |
| 71 | 1***3 | Lock Washer | |
| 72 | 1***3 | Lock washer | |
| 73 | 1***4 | Lock washer | |
| 78 | 4***0 | Hexagon nut | |
| 79 | J***3 | Hexagon nut | |
| 8 | 4***A | Holder | |
| 80 | 4***0 | Hexagon nut | |
| 82 | 4***0 | Hexagon nut | |
| 83 | 4***0 | Hexagon nut | |
| 84 | 4***0 | Hexagon nut | |
| 85 | 4***0 | Stud bolt | |
| 86 | 4***6 | Hexagon head screw | |
| 87 | 4***5 | Hexagon head screw | |
| 88 | 4***0 | Hexagon head screw | |
| 9 | 4***A | Holder | |
| 90 | 4***5 | Hexagon head screw | |
| 91 | 4***0 | Socket head cap screw | |
| 92 | 4***5 | Hexagon head screw | |
| 93 | 4***0 | Socket head cap screw | |
| 94 | 4***0 | Stud bolt | |
| 95 | 4***5 | Hexagon head screw | |
| 96 | 4***0 | Socket head cap screw | |
| 97 | 4***0 | Hexagon head screw | |
| 98 | 4***5 | Hexagon head screw | |
| 99 | 4***5 | БОЛТ |
