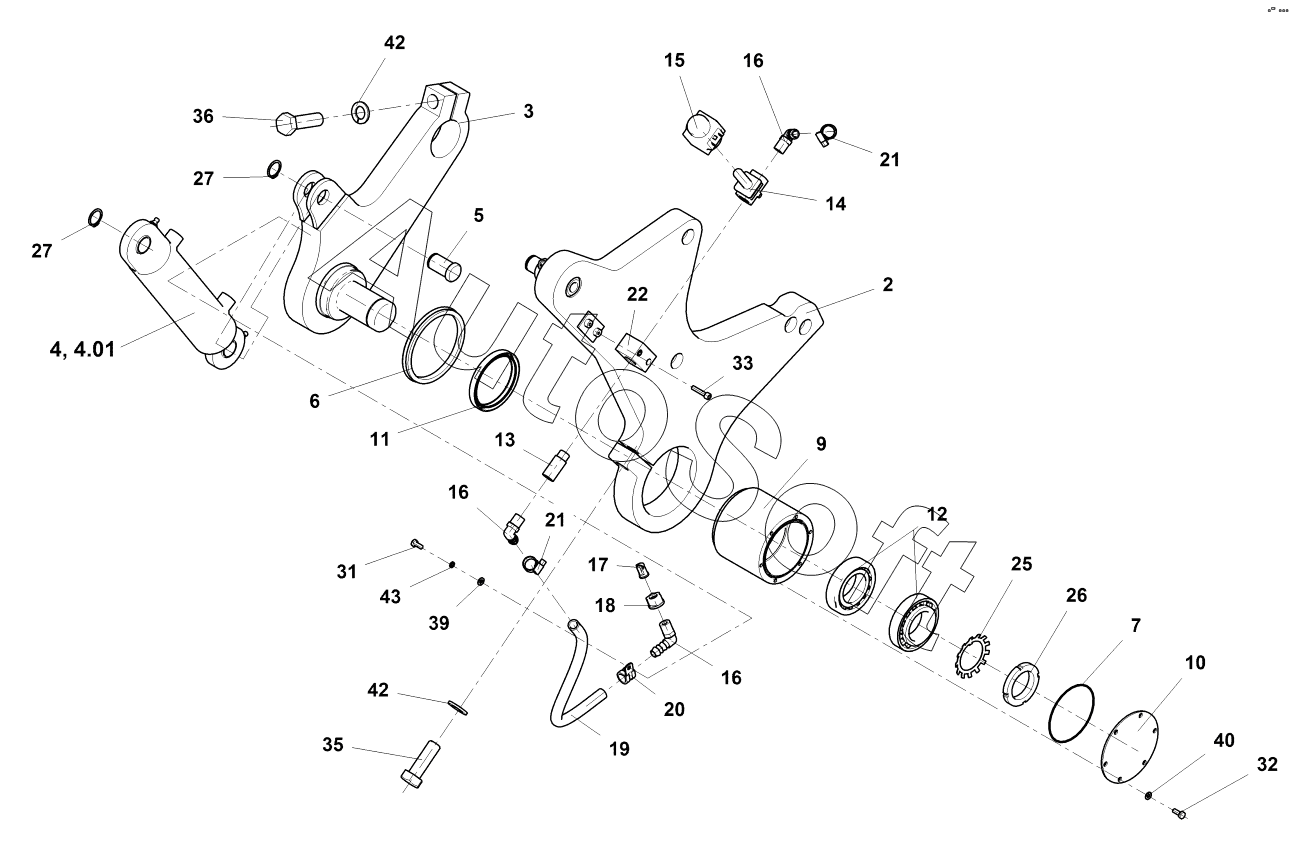

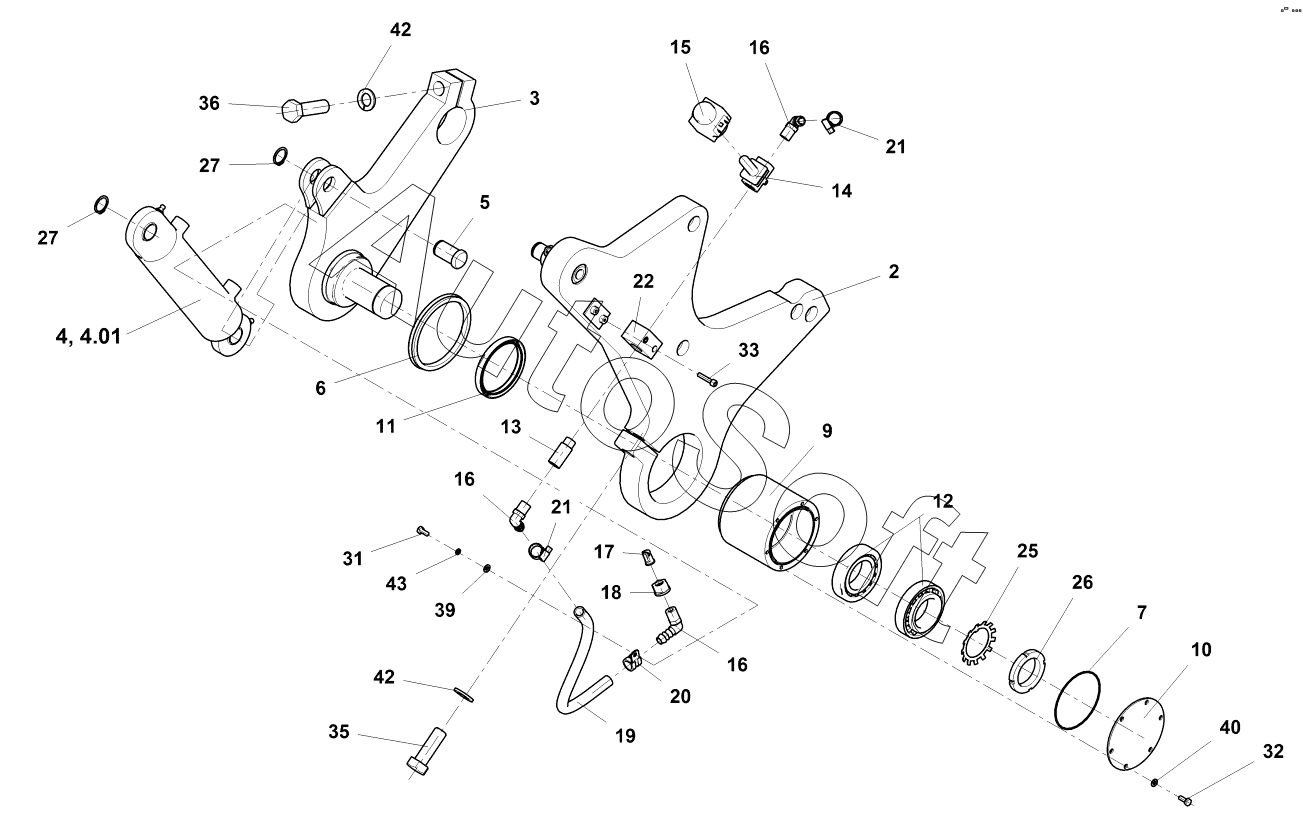

Каталог запасных частей к технике: Ammann ARX 90 (2014). Edge cutter right mechanics
2
3
4
4.01
5
6
7
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
21
22
25
26
27
27
31
32
33
35
36
39
40
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***1 | Edge cutter | |
| 10 | 4***A | Cap | |
| 11 | 4***7 | Gasket | |
| 12 | 4***0 | Bearing | |
| 13 | 4***A | Attachment | |
| 14 | 4***2 | Valve | |
| 15 | 1***1 | Electromagnet | |
| 16 | 4***2 | Connector | |
| 17 | 4***7 | Nozzle | |
| 18 | 4***3 | Nut | |
| 19 | 1***4 | Hose | |
| 2 | 4***2 | Plate | |
| 20 | 4***6 | Hose clamp | |
| 21 | 4***3 | Hose clamp | |
| 22 | 4***9 | Sleeve | |
| 25 | 4***0 | СТОПОР | |
| 26 | 4***5 | ГАЙКА | |
| 27 | 4***5 | Circlip | |
| 3 | 4***3 | Arm | |
| 31 | 4***4 | Hexagon head screw | |
| 32 | 4***6 | Hexagon head screw | |
| 33 | 4***0 | Socket head cap screw | |
| 35 | 4***0 | Hexagon head screw | |
| 36 | 4***0 | Hexagon head screw | |
| 39 | 4***4 | ШАЙБА | |
| 4 | 4***0 | Hydraulic cylinder | |
| 4.01 | 4***7 | Sealing kit | |
| 40 | 4***0 | Spring washer | |
| 42 | 4***0 | Spring washer | |
| 43 | 4***1 | Lock washer | |
| 5 | 4***9 | Bolt | |
| 6 | 4***4 | Ring | |
| 7 | 4***3 | O-ring | |
| 9 | 4***0 | Pipe |
