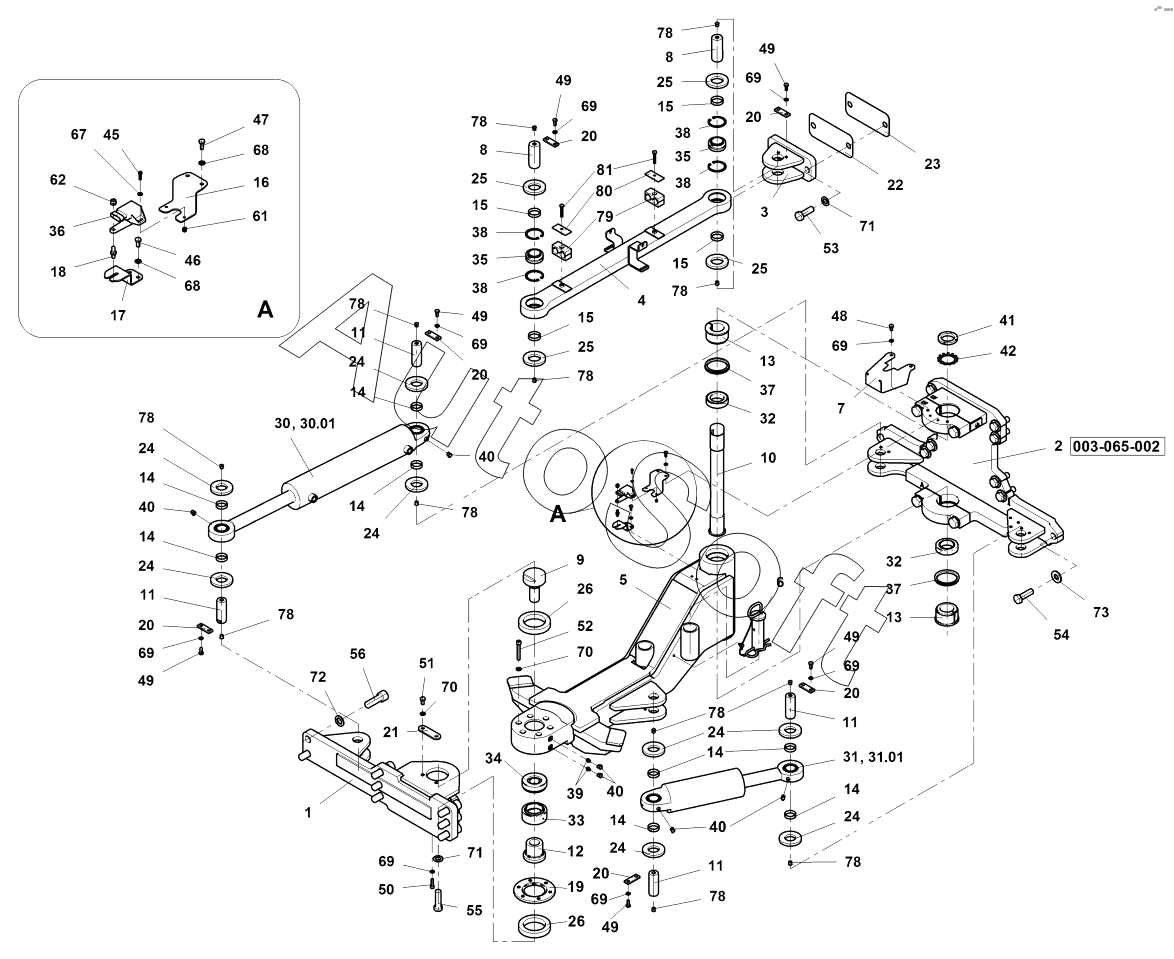

Каталог запасных частей к технике: Ammann ARX 90 (2014). Joint
45
53
52
51
50
49
49
49
49
49
49
48
47
46
54
42
41
40
40
40
40
39
38
38
38
38
37
37
36
35
35
55
56
61
62
67
68
68
69
69
69
69
69
69
69
69
70
70
71
71
72
73
78
78
78
78
78
78
78
78
78
78
78
79
80
81
16
1
2
3
4
5
6
7
8
8
9
10
11
11
11
11
12
13
13
14
14
14
14
14
14
14
15
15
15
15
17
18
19
20
20
20
20
20
20
21
22
23
24
24
24
24
24
24
24
25
25
25
25
26
26
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-15905 | 4***5 | Joint | |
| 1 | 4***8 | Bracket | |
| 2 | 4***5 | Bracket | |
| 3 | 4***6 | Bracket | |
| 4 | 4***4 | Arm | |
| 5 | 4***5 | Arm | |
| 6 | 4***9 | Bolt | |
| 7 | 4***2 | Cover | |
| 8 | 4***3 | Bolt | |
| 9 | 4***4 | Bolt | |
| 10 | 4***5 | Bolt | |
| 11 | 4***5 | Bolt | |
| 12 | 4***7 | Bushing | |
| 13 | 4***4 | Bushing | |
| 14 | 4***A | Ring | |
| 15 | 4***0 | Ring | |
| 16 | 4***9 | Holder | |
| 17 | 4***0 | Holder | |
| 18 | 4***A | Pin | |
| 19 | 4***2 | Cover | |
| 20 | 4***A | Plate | |
| 21 | 4***3 | Plate | |
| 22 | 4***6 | Washer | |
| 23 | 4***7 | Washer | |
| 24 | 4***6 | Ring | |
| 25 | 4***1 | Ring | |
| 26 | 4***8 | Ring | |
| 30 | 1***9 | Hydraulic cylinder | |
| 31 | 1***0 | Hydraulic cylinder | |
| 32 | 4***0 | Bearing | |
| 33 | 4***4 | Bearing | |
| 34 | 1***3 | Bearing | |
| 35 | 1***4 | Bearing | |
| 36 | 4***0 | Angle transmitter | |
| 37 | 1***2 | Ring | |
| 38 | 4***2 | Circlip | |
| 39 | 4***6 | Greasing nipple | |
| 40 | 4***2 | Plug | |
| 41 | 4***5 | ГАЙКА | |
| 42 | 4***0 | СТОПОР | |
| 45 | 4***4 | Socket head cap screw | |
| 46 | 4***4 | Hexagon head screw | |
| 47 | 4***6 | Hexagon head screw | |
| 48 | 4***6 | Hexagon head screw | |
| 49 | 4***0 | Hexagon head screw | |
| 50 | 4***0 | Socket head cap screw | |
| 51 | 4***0 | Hexagon head screw | |
| 52 | 4***0 | Socket head cap screw | |
| 53 | 4***0 | Hexagon head screw | |
| 54 | 4***5 | Hexagon head screw | |
| 55 | 1***3 | Socket head cap screw | |
| 56 | J***0 | Socket head cap screw | |
| 61 | 4***0 | Nut | |
| 62 | 4***0 | ГАЙКА | |
| 67 | 4***3 | ШАЙБА | |
| 68 | 4***0 | Spring washer | |
| 69 | 4***0 | Spring washer | |
| 70 | 4***0 | Spring washer | |
| 71 | 4***0 | Spring washer | |
| 72 | 4***0 | Spring washer | |
| 73 | 4***0 | Strain washer | |
| 78 | 4***1 | Plug | |
| 79 | 4***8 | ЗАЖИМ | |
| 80 | 4***7 | Cap | |
| 81 | 4***5 | Hexagon head screw |
