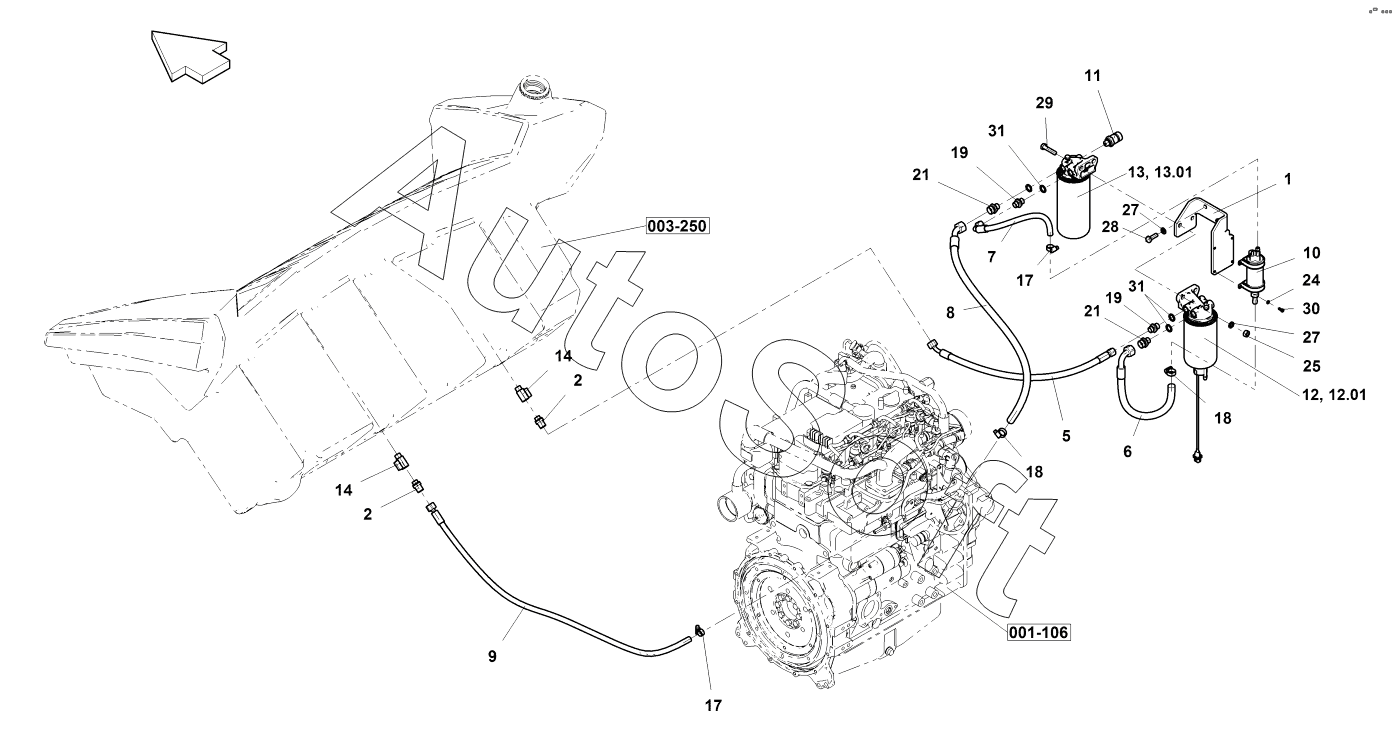

Каталог запасных частей к технике: Ammann ARX 90 (2014). Fuel pipes
1
2
2
5
6
7
8
9
10
11
12
12.01
13
13.01
14
14
17
17
18
18
19
19
21
21
24
25
27
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***0 | Intake | |
| 1 | 4***2 | Holder | |
| 10 | 1***9 | Fuel pump | |
| 11 | 1***0 | Pressure sensor | |
| 12 | 1***7 | Filter | |
| 12.01 | 1***1 | Filter element | |
| 13 | 1***9 | Filter | |
| 13.01 | 1***8 | Fuel filter | |
| 14 | 4***5 | Cone | |
| 17 | 4***2 | Hose clamp | |
| 18 | 4***3 | Hose clamp | |
| 19 | 4***8 | Screwed connection | |
| 2 | 4***7 | Connector | |
| 21 | 4***8 | Connector | |
| 24 | 4***0 | Spring washer | |
| 25 | 4***0 | Hexagon nut | |
| 27 | 4***0 | Spring washer | |
| 28 | 4***0 | Hexagon head screw | |
| 29 | 4***5 | БОЛТ | |
| 30 | 4***2 | Socket head cap screw | |
| 31 | 4***6 | Sealing ring | |
| 5 | 4***5 | Hydraulic hose | |
| 6 | 4***3 | Hydraulic hose | |
| 7 | 4***2 | Hydraulic hose | |
| 8 | 4***4 | Hydraulic hose | |
| 9 | 4***6 | Hydraulic hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
