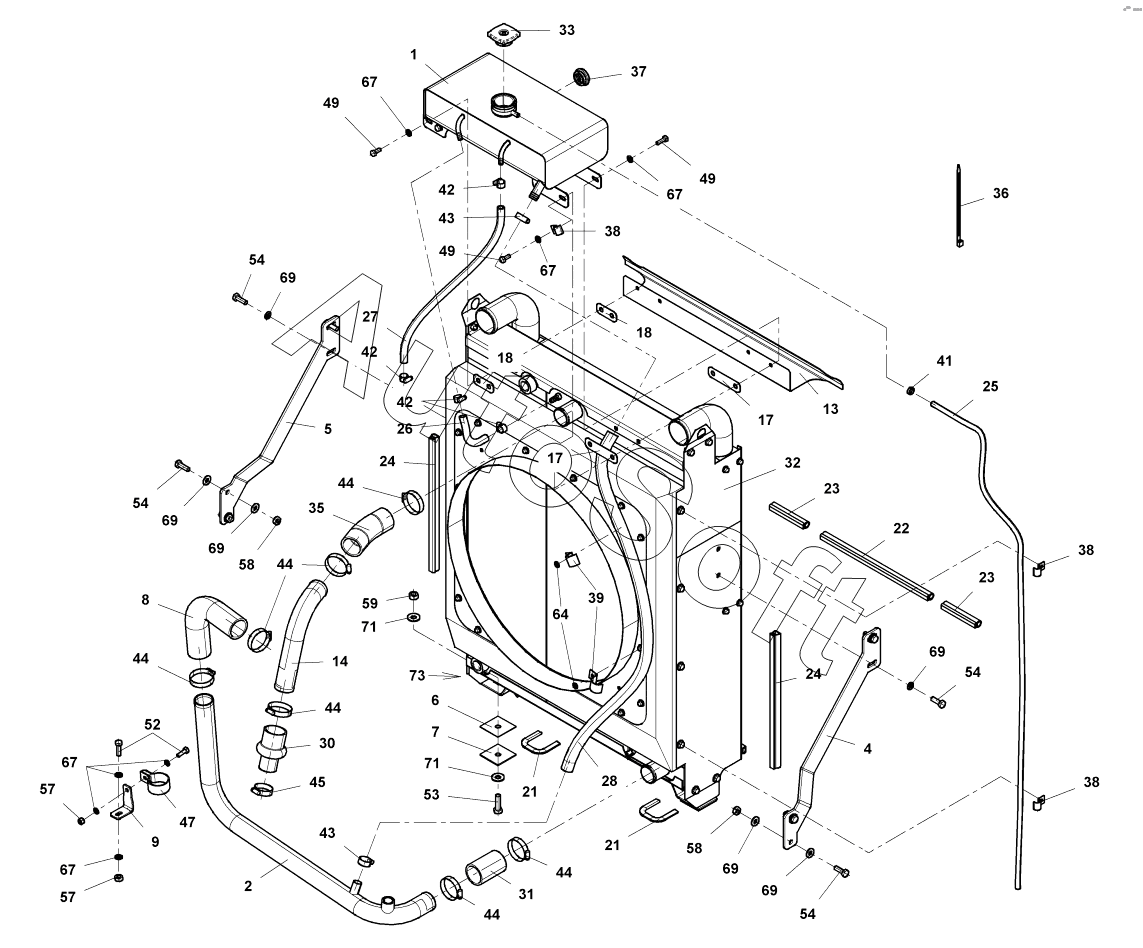

Каталог запасных частей к технике: Ammann ASC 70 (2021). Cooling system
49
49
49
35
36
37
38
38
38
39
41
42
42
42
43
43
44
44
44
44
44
44
45
47
33
52
53
54
54
54
54
57
57
58
58
59
64
67
67
67
67
67
69
69
69
69
69
69
71
71
73
18
18
1
2
4
5
6
7
8
9
13
14
17
17
21
21
22
23
23
24
24
25
26
27
28
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107493 | 4***3 | Cooling system | |
| 1 | 4***6 | Expansion tank | |
| 2 | 4***9 | Pipe | |
| 4 | 4***1 | Strut | |
| 5 | 4***2 | Strut | |
| 6 | 4***1 | Spacer | |
| 7 | 4***5 | Spacer | |
| 8 | 4***4 | Manifold | |
| 9 | 4***3 | Pipe clip | |
| 13 | 4***6 | Plate | |
| 14 | 4***4 | Pipe | |
| 17 | 4***9 | Spacer | |
| 18 | 4***9 | Spacer | |
| 21 | 4***9 | Surround | |
| 22 | 4***9 | Gasket | |
| 23 | 4***0 | Gasket | |
| 24 | 4***3 | Gasket | |
| 25 | 4***7 | Hose | |
| 26 | 4***0 | Hose | |
| 27 | 4***1 | Hose | |
| 28 | 4***2 | Hose | |
| 30 | 4***5 | Reduction | |
| 31 | 4***9 | Coupling | |
| 32 | 1***3 | Oil-water-air cooler | |
| 33 | 4***7 | Plug | |
| 35 | 4***8 | Coupling piece | |
| 36 | 4***7 | Staple strip | |
| 37 | 4***1 | Inspection glass | |
| 38 | 4***5 | Clip | |
| 39 | 4***9 | Hose clip | |
| 41 | 4***1 | Clip | |
| 42 | 4***2 | Hose clamp | |
| 43 | 4***4 | Hose clamp | |
| 44 | 4***0 | Hose clamp | |
| 45 | 4***6 | Hose clamp | |
| 47 | 4***6 | Clip | |
| 49 | 4***0 | Hexagon head screw | |
| 52 | 4***5 | Hexagon head screw | |
| 53 | 4***0 | Hexagon head screw | |
| 54 | 4***0 | Hexagon head screw | |
| 57 | 4***0 | Hexagon nut | |
| 58 | 4***0 | Hexagon nut | |
| 59 | 4***0 | Hexagon nut | |
| 64 | 1***1 | Lock washer | |
| 67 | 1***2 | Lock washer | |
| 69 | 1***3 | Lock Washer | |
| 71 | 1***3 | Lock washer | |
| 73 | 4***2 | Adhesive Tape |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
