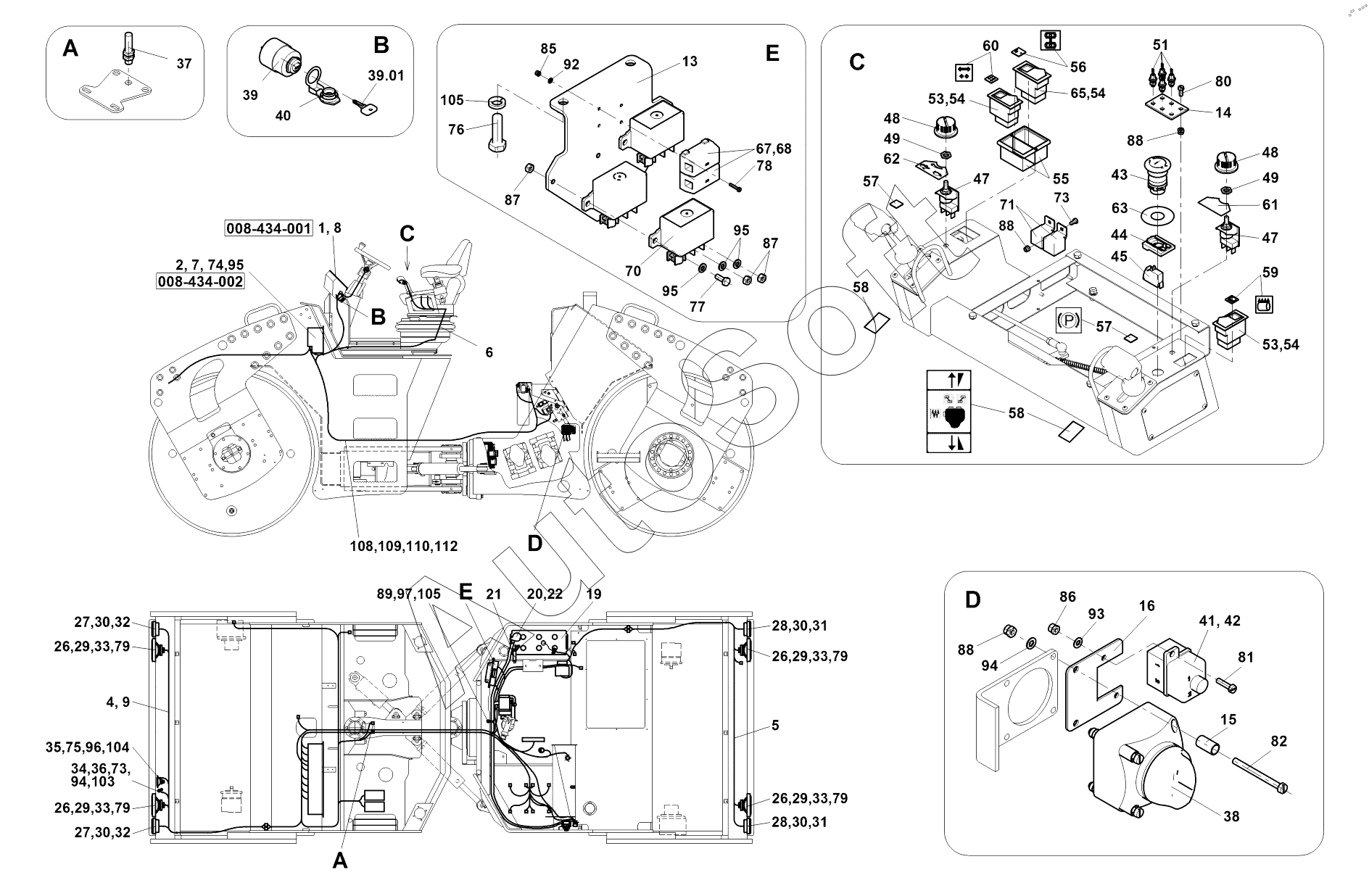

Каталог запасных частей к технике: Ammann AV 110X (2017). Electrical system
1
2
4
5
6
7
8
9
13
14
15
16
19
20
21
22
26
26
26
26
27
27
28
28
29
29
29
29
30
30
30
30
31
31
32
32
33
33
33
33
34
35
36
37
38
39
39.01
40
41
42
43
44
45
47
47
48
48
49
49
51
53
53
54
54
54
55
56
57
57
58
58
59
60
61
62
63
65
67
68
70
71
73
73
74
75
76
77
78
79
79
79
79
80
81
82
85
86
87
87
88
88
88
89
92
93
94
94
95
95
95
96
97
103
104
105
105
108
109
110
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***3 | Electrical installation | |
| 1 | 4***9 | Instrument panel | |
| 103 | 4***0 | Spring washer | |
| 104 | 4***0 | Spring washer | |
| 105 | 4***0 | Spring washer | |
| 108 | 4***8 | Staple strip | |
| 109 | 4***6 | Staple strip | |
| 110 | 4***7 | Staple strip | |
| 112 | 4***1 | Insulating tape | |
| 13 | 4***A | Holder | |
| 14 | 4***0 | Holder | |
| 15 | 4***A | Pipe | |
| 16 | 4***A | Holder | |
| 19 | 4***8 | Battery | |
| 2 | 4***A | Switch cabinet | |
| 20 | 4***6 | Clamp | |
| 21 | 4***7 | Clamp | |
| 22 | 1***4 | Cover | |
| 26 | 4***2 | Spotlight | |
| 27 | 4***8 | Lamp | |
| 28 | 4***9 | Lamp | |
| 29 | 4***5 | Incandescent lamp | |
| 30 | 4***4 | Incandescent lamp | |
| 31 | 4***2 | Incandescent lamp | |
| 32 | 4***3 | Incandescent lamp | |
| 33 | 4***0 | Terminal block | |
| 34 | 1***4 | Clip | |
| 35 | 4***3 | Signal horn | |
| 36 | 1***7 | Interference filter | |
| 37 | 4***3 | Sensor | |
| 38 | 4***1 | Isolator | |
| 39 | 4***1 | Ignition lock | |
| 39.01 | 4***4 | Key | |
| 4 | 4***4 | Cable harness | |
| 40 | 4***2 | Flap | |
| 41 | 4***9 | Fusebox | |
| 42 | 4***0 | Fuse | |
| 43 | 4***4 | Head piece | |
| 44 | 4***0 | Clutch | |
| 45 | 4***1 | Auxiliary switch block | |
| 47 | 1***8 | Potentiometer | |
| 48 | 4***6 | Slewing ring | |
| 49 | 4***0 | Nut | |
| 5 | 4***0 | Cable harness | |
| 51 | 4***8 | Diode | |
| 53 | 4***7 | Switch | |
| 54 | 4***1 | Plate | |
| 55 | 4***1 | T-piece | |
| 56 | 4***9 | Symbol | |
| 57 | 4***3 | Symbol | |
| 58 | 4***7 | Symbol | |
| 59 | 4***3 | Symbol | |
| 6 | 4***9 | Cable harness | |
| 60 | 4***4 | Symbol | |
| 61 | 4***7 | Symbol | |
| 62 | 4***8 | Symbol | |
| 63 | 4***2 | Symbol | |
| 65 | 4***4 | Switch | |
| 67 | 4***1 | Bushing | |
| 68 | 4***2 | Fuse | |
| 7 | 4***7 | Cable harness | |
| 70 | 4***3 | КОНТАКТОР | |
| 71 | 4***3 | Relay | |
| 73 | 4***2 | Hexagon head screw | |
| 74 | 4***2 | Hexagon head screw | |
| 75 | 4***6 | Hexagon head screw | |
| 76 | 4***5 | БОЛТ | |
| 77 | 4***6 | Hexagon head screw | |
| 78 | 4***6 | Socket head cap screw | |
| 79 | 4***5 | Socket head cap screw | |
| 8 | 4***9 | Cable harness | |
| 80 | 4***2 | Socket head cap screw | |
| 81 | 4***6 | Socket head cap screw | |
| 82 | 4***5 | Socket head cap screw | |
| 85 | 4***0 | Nut | |
| 86 | 4***0 | Nut | |
| 87 | 4***0 | ГАЙКА | |
| 88 | 4***0 | Nut | |
| 89 | 4***0 | Hexagon nut | |
| 9 | 4***9 | Cable harness | |
| 92 | 4***2 | ШАЙБА | |
| 93 | 4***3 | ШАЙБА | |
| 94 | 4***3 | Washer | |
| 95 | 4***4 | ШАЙБА | |
| 96 | 4***4 | ШАЙБА | |
| 97 | 4***5 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
