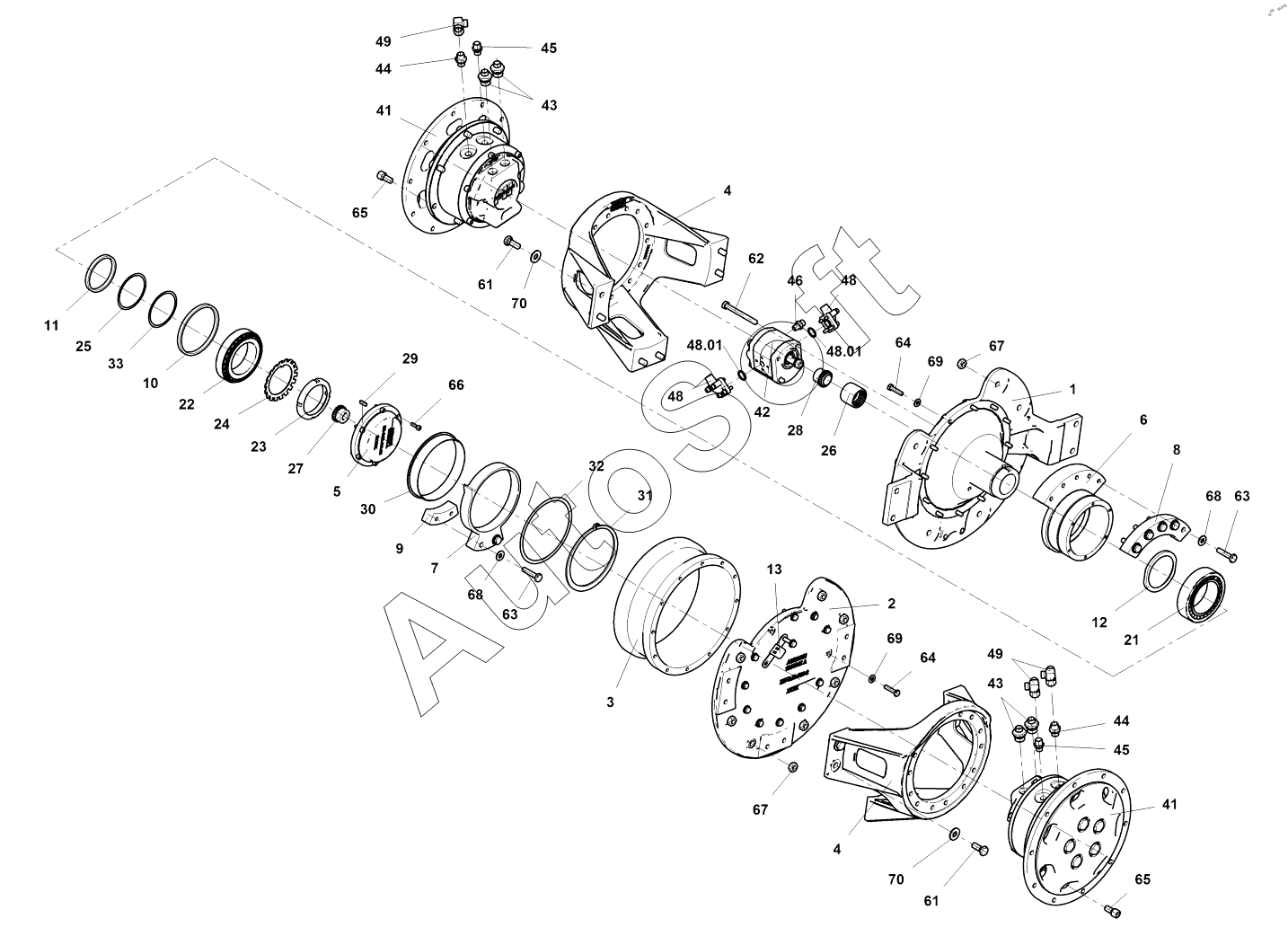

Каталог запасных частей к технике: Ammann ARR 1575 (2019). Drum drive
1
2
3
4
4
5
6
7
8
9
10
11
12
13
21
22
23
24
25
26
27
28
29
30
31
32
33
41
41
42
43
43
44
44
45
45
46
48
48
48.01
48.01
49
49
61
61
62
63
63
64
64
65
65
66
67
67
68
68
69
69
70
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 1***5 | Drum | |
| 1 | 1***7 | Support | |
| 10 | 1***7 | Spacer ring | |
| 11 | 1***0 | Spacer ring | |
| 12 | 1***6 | Spacer ring | |
| 13 | 1***7 | Holding plate | |
| 2 | 1***1 | Cover | |
| 21 | 1***4 | Tapered roller bearing | |
| 22 | 1***8 | Tapered roller bearing | |
| 23 | J***3 | Groove nut | |
| 24 | 1***4 | Securing plate | |
| 25 | 1***4 | Spacer ring | |
| 26 | 1***6 | Coupling sleeve | |
| 27 | 1***1 | Hub | |
| 28 | 1***9 | Hub | |
| 29 | 1***3 | Feather key | |
| 3 | 1***1 | Spacer pipe | |
| 30 | 1***3 | Plain bearing bushing | |
| 31 | 1***9 | Circlip | |
| 32 | 1***0 | Spacer | |
| 33 | 1***9 | Spacer ring | |
| 4 | 1***6 | Motor support | |
| 41 | 1***7 | Fluid motor | |
| 42 | 1***8 | Gear motor | |
| 43 | 1***9 | Screwed connection | |
| 44 | 1***1 | Screwed connection | |
| 45 | 1***4 | Screwed connection | |
| 46 | 1***1 | Screwed connection | |
| 48 | 3***4 | Angle flange | |
| 48.01 | 3***9 | O-ring | |
| 49 | 1***3 | Screwed connection | |
| 5 | 1***9 | Bearing cover | |
| 6 | 1***6 | Unbalanced mass | |
| 61 | 4***0 | Hexagon head screw | |
| 62 | 1***9 | Hexagon head screw | |
| 63 | H***4 | Hexagon head screw | |
| 64 | H***5 | Hexagon head screw | |
| 65 | 1***1 | Cheese head screw | |
| 66 | J***4 | Socket head cap screw | |
| 67 | J***6 | Hexagon nut | |
| 68 | 1***6 | Washer | |
| 69 | 1***3 | Washer | |
| 7 | 1***2 | Transfer weight | |
| 70 | 1***7 | Washer | |
| 8 | 1***8 | Unbalanced mass | |
| 9 | 1***5 | Unbalanced mass |
