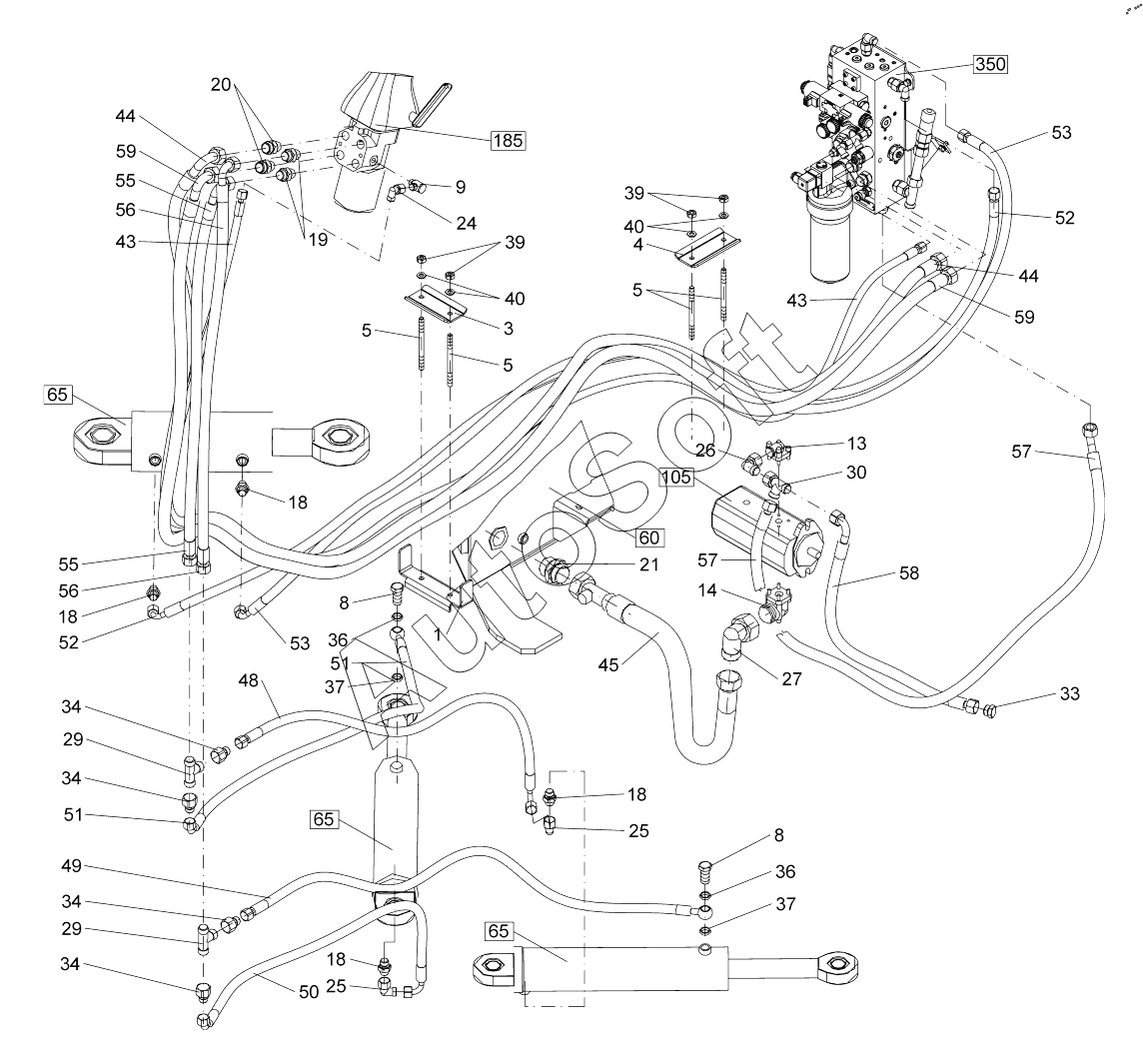

Каталог запасных частей к технике: Ammann AV 130X (2011). Steering hydraulics
49
34
34
34
34
36
36
37
37
39
39
40
40
43
43
44
44
45
48
33
50
51
51
52
52
53
53
55
55
56
56
57
57
58
59
59
19
1
3
4
5
5
5
8
8
9
13
14
18
18
18
18
20
21
24
25
25
26
27
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-07009A | 4***A | Steering hydraulics | |
| 1 | 4***A | Holder | |
| 3 | 4***A | Clamping device | |
| 4 | 4***A | Clamping device | |
| 5 | 4***A | Screw | |
| 8 | 4***9 | Hollow screw | |
| 9 | 4***4 | Flow control screw | |
| 13 | 4***0 | Flange | |
| 14 | 4***4 | Flange | |
| 18 | 4***0 | Connector | |
| 19 | 4***5 | Screwed connection | |
| 20 | 4***9 | Connector | |
| 21 | 4***1 | Connector | |
| 24 | 4***7 | Screwed connection | |
| 25 | 4***8 | Screwed connection | |
| 26 | 4***9 | Screwed connection | |
| 27 | 4***6 | Adjustable male stud run | |
| 29 | 4***7 | T-socket | |
| 30 | 4***6 | T-socket | |
| 33 | 4***6 | ПРОБКА | |
| 34 | 4***2 | Reduction | |
| 36 | 4***2 | Sealing ring | |
| 37 | 4***0 | Cutting ring | |
| 39 | 4***0 | Nut | |
| 40 | 4***5 | Washer | |
| 43 | 4***5 | Hydraulic hose | |
| 44 | 4***0 | Hydraulic hose | |
| 45 | 4***7 | Hose | |
| 48 | 4***6 | Hose | |
| 49 | 4***6 | Hose | |
| 50 | 4***8 | Hose | |
| 51 | 4***7 | Hose | |
| 52 | 4***3 | Hose | |
| 53 | 4***7 | Hose | |
| 55 | 4***8 | Hose | |
| 56 | 4***9 | Hose | |
| 57 | 4***6 | Hose | |
| 58 | 4***1 | Hose | |
| 59 | 4***6 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
