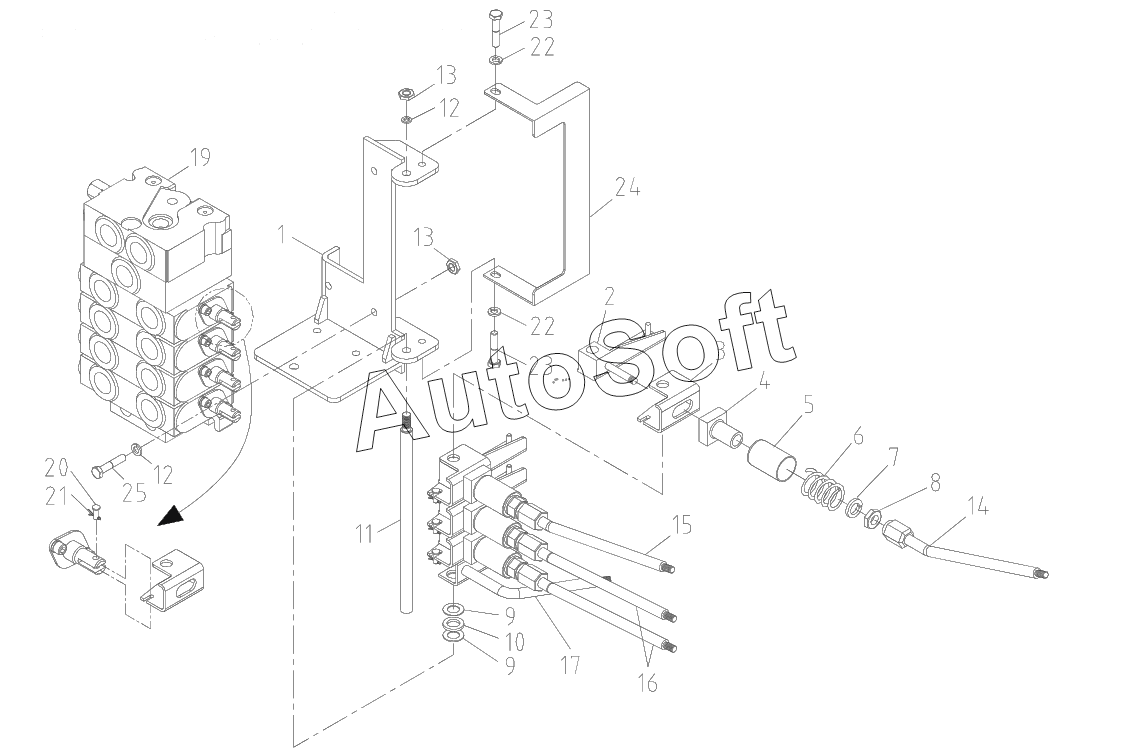

Каталог запасных частей к технике: Soosan SCS746L (2010). VALVE STAND SET (REVISED SEPTEMBER 2009)
13
13
25
24
23
23
22
22
21
20
19
17
16
15
14
1
12
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***2 | Valve stand | |
| 2 | B***4 | Block bar | |
| 3 | J***5 | Bracket | |
| 4 | A***6 | Sliding block | |
| 5 | A***7 | Cap | |
| 6 | A***8 | Spri ng | |
| 7 | 4***0 | Plane washer | |
| 8 | 4***4 | Hex. Nut | |
| 9 | A***3 | Vinyl washer | |
| 10 | J***8 | Sibioiah spacer | |
| 11 | J***4 | Pin | |
| 12 | 4***1 | Spring washer | |
| 13 | 4***2 | Hex. Nut | |
| 14 | B***9 | Lever | |
| 15 | B***1 | Lever | |
| 16 | B***3 | Lever | |
| 17 | A***8 | Acc. Lever | |
| 19 | J***1 | Main control valve | |
| 20 | A***1 | Pin | |
| 21 | 4***2 | Snap pin | |
| 22 | 4***0 | Spring washer | |
| 23 | 4***7 | Hex. Bolt | |
| 24 | J***5 | Sticker cover | |
| 25 | 4***2 | Hex. Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
