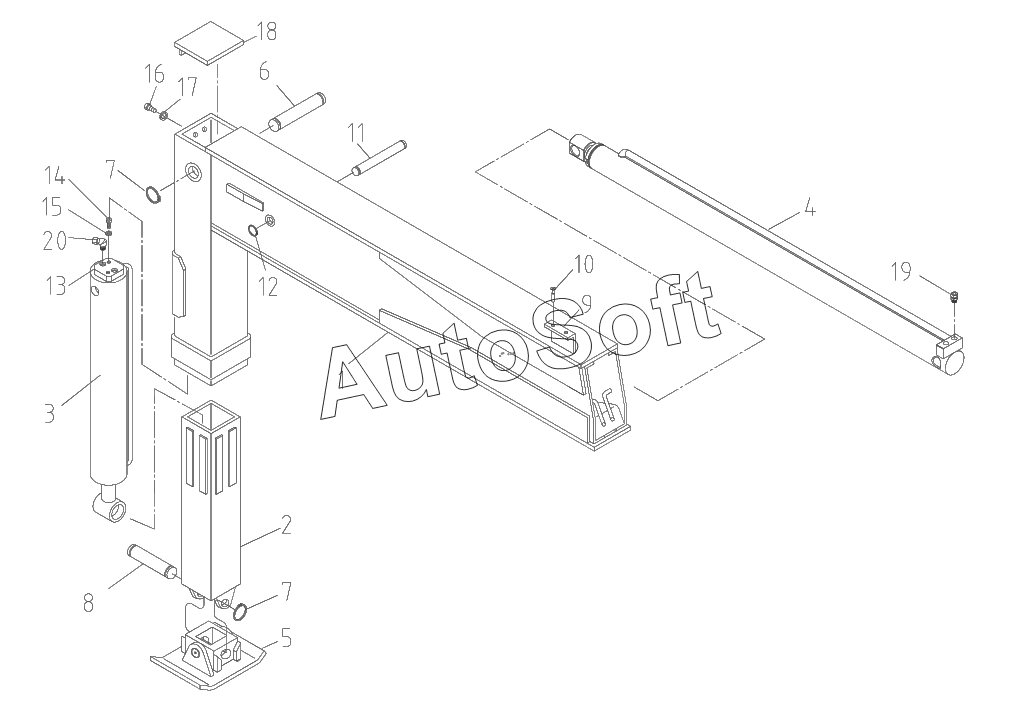

Каталог запасных частей к технике: Soosan SCS746L (2010). OUTRIGGER ASSEMBLY (8 TONS) (REVISED JULY 2004)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***9 | Outer box | |
| 2 | J***6 | Inner box | |
| 3 | A***1 | Jack cyl. Assy | |
| 4 | J***1 | Expanding cyl. Assy | |
| 5 | J***3 | Foot plate assy | |
| 6 | A***6 | Shaft | |
| 7 | 4***2 | Snap ring | |
| 8 | A***7 | Shaft | |
| 9 | J***1 | Sliding plate | |
| 10 | 4***7 | Plush bolt | |
| 11 | B***5 | Shaft | |
| 12 | 4***9 | Snap ring | |
| 13 | B***6 | Pilot check v/v | |
| 14 | 4***9 | Socket bolt | |
| 15 | 4***0 | Spring washer | |
| 16 | 4***3 | Socket bolt | |
| 17 | 4***8 | Spring washer | |
| 18 | A***9 | Cover | |
| 19 | 2***1 | H/adapter-00 | |
| 20 | 2***0 | H/adapter-90 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
