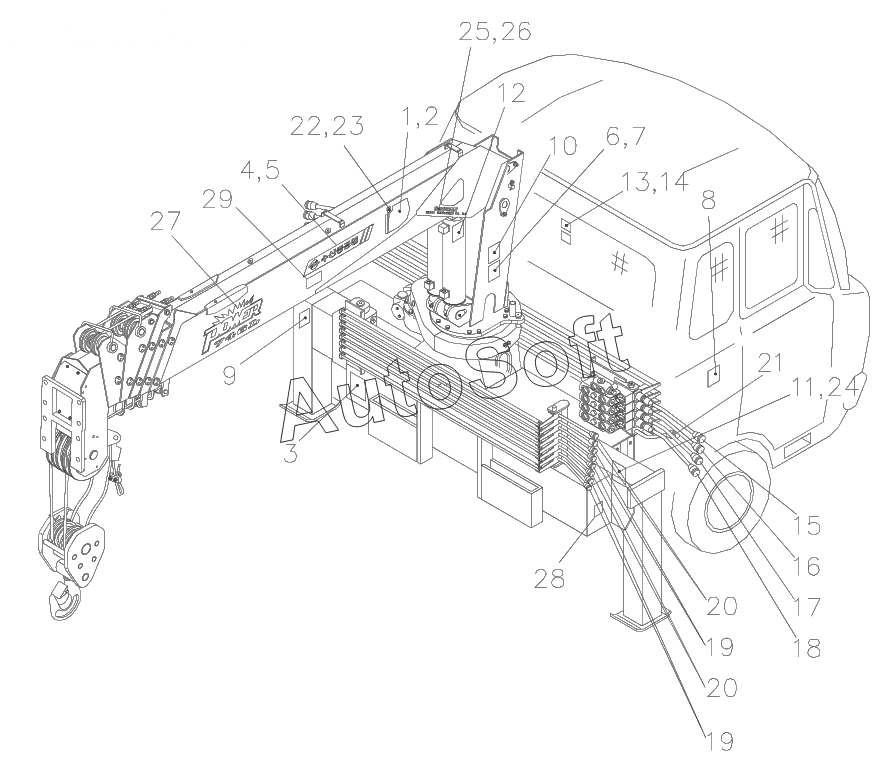

Каталог запасных частей к технике: Soosan SCS746L (2010). STICKER SET (REVISED JULY 2004)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***3 | Load indicator | |
| 2 | J***4 | Load indicator | |
| 3 | A***4 | Working oil | |
| 4 | E***3 | Logo sticker | |
| 5 | E***4 | Logo sticker | |
| 6 | J***5 | Working range | |
| 7 | J***6 | Working range | |
| 8 | A***9 | Cap tilt caution | |
| 9 | A***0 | Outrigger caution | |
| 10 | J***8 | Danger sticker | |
| 11 | B***8 | Name plate | |
| 12 | A***3 | 10p | |
| 13 | A***4 | P.t.o operation caution | |
| 14 | A***5 | P.t.o operation | |
| 15 | A***6 | Derrick knob set | |
| 16 | A***1 | Winch knob set | |
| 17 | A***2 | Boom knob set | |
| 18 | A***3 | Swing knob set | |
| 19 | A***4 | Fr. Jack knob set | |
| 20 | A***5 | Fr. Expand knob set | |
| 21 | A***6 | Knob set | |
| 22 | A***7 | Ndicator | |
| 23 | 4***6 | Hex. Bolt | |
| 24 | 4***2 | Blind rivet | |
| 25 | E***7 | Soosan | |
| 26 | E***8 | Soosan | |
| 27 | J***7 | Power | |
| 28 | J***9 | Caution | |
| 29 | F***0 | Safety sticker |
