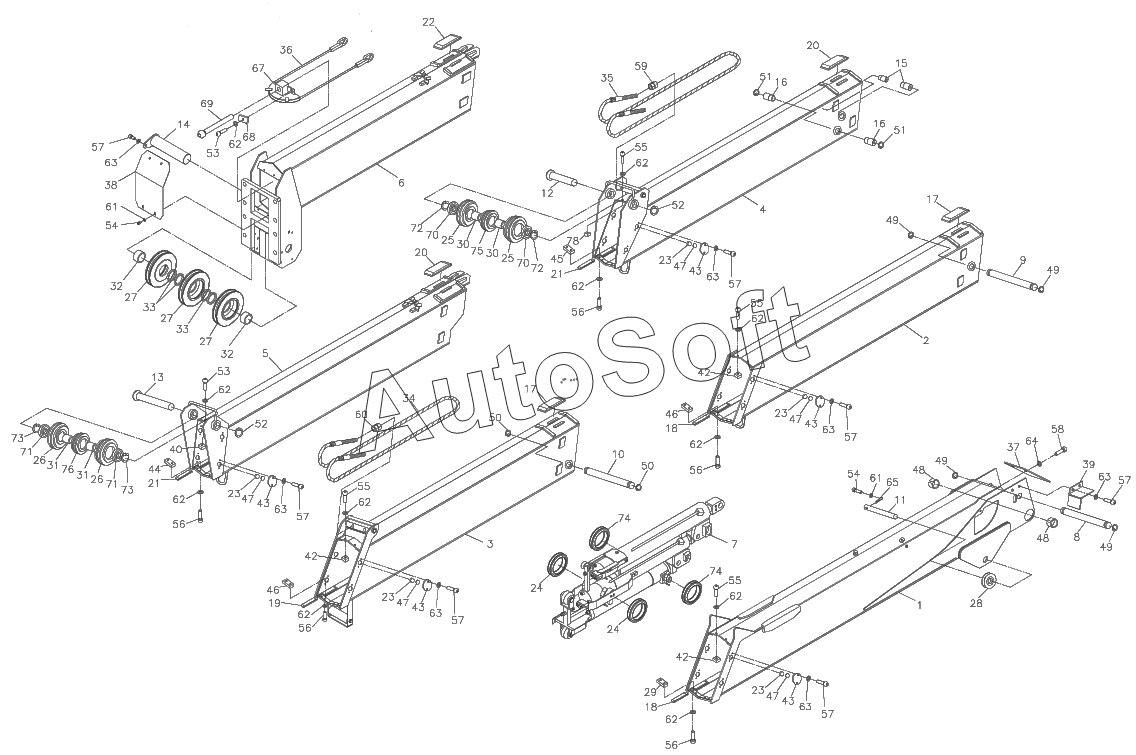

Каталог запасных частей к технике: Soosan SCS746L (2010). BOOM ASSEMBLY (REVISED JULY 2004)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
20
21
21
22
23
23
23
23
23
23
24
24
24
25
25
26
26
27
27
27
27
28
29
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
42
42
42
43
43
43
43
43
44
45
46
46
47
47
47
47
47
48
48
49
49
49
49
50
50
51
51
52
52
53
53
54
54
55
55
55
55
56
56
56
56
56
57
57
57
57
57
57
57
58
59
60
61
61
62
62
62
62
62
62
62
62
62
62
62
63
63
63
63
63
63
63
64
65
66
67
68
69
70
70
71
71
72
72
73
73
74
74
75
76
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***0 | Boom | |
| 2 | J***0 | Boom | |
| 3 | J***0 | Boom | |
| 4 | J***0 | Boom | |
| 5 | J***0 | Boom | |
| 6 | J***0 | Boom | |
| 7 | J***0 | Telescopic cyl. Assy | |
| 8 | E***5 | Pin | |
| 9 | A***1 | Pin | |
| 10 | A***2 | Pin | |
| 11 | J***1 | Pin | |
| 12 | E***3 | Pin | |
| 13 | E***4 | Pin | |
| 14 | A***3 | Pin | |
| 15 | A***6 | Pin | |
| 16 | A***7 | Pin | |
| 17 | E***7 | Sliding plate | |
| 18 | E***8 | Sliding plate | |
| 19 | E***9 | Sliding plate | |
| 20 | E***8 | Sliding plate | |
| 21 | E***0 | Sliding plate | |
| 22 | E***7 | Sliding plate | |
| 23 | B***6 | Sliding plate | |
| 24 | J***2 | Sheave | |
| 25 | A***2 | Sheave | |
| 26 | A***2 | Sheave | |
| 27 | J***3 | Sheave | |
| 28 | A***5 | Sheave | |
| 29 | A***5 | Plate | |
| 30 | J***2 | Collar | |
| 31 | J***3 | Collar | |
| 32 | E***3 | Il collar | |
| 33 | A***8 | Il collar | |
| 34 | J***4 | Extend wire | |
| 35 | J***6 | Extend wire | |
| 36 | J***8 | Retract wire | |
| 37 | E***6 | Cover | |
| 38 | A***6 | Cover | |
| 39 | A***3 | Cover | |
| 40 | A***1 | Spacer | |
| 42 | A***0 | Spacer | |
| 43 | A***1 | Plate | |
| 44 | A***8 | Plate | |
| 45 | A***9 | Plate | |
| 46 | A***4 | Plate | |
| 47 | A***2 | Shim | |
| 48 | 4***2 | Du-bush | |
| 49 | 4***2 | Snap ring | |
| 50 | 4***9 | Snap ring | |
| 51 | 4***8 | Snap ring | |
| 52 | 4***5 | Snap ring | |
| 53 | 4***5 | Socket bolt | |
| 54 | 4***1 | Socket bolt | |
| 55 | 4***4 | Socket bolt | |
| 56 | 4***6 | Socket bolt | |
| 57 | 4***9 | Socket bolt | |
| 58 | 4***4 | Socket bolt | |
| 59 | 4***5 | Hex. Nut | |
| 60 | 4***6 | Hex. Nut | |
| 61 | 4***8 | Spring washer | |
| 62 | 4***0 | Spring washer | |
| 63 | 4***1 | Spring washer | |
| 64 | 4***2 | Spring washer | |
| 65 | 4***9 | Split pin | |
| 66 | 2***2 | Grease nipple | |
| 67 | A***4 | Wire | |
| 68 | A***9 | Plate | |
| 69 | A***0 | Bolt assy | |
| 70 | 4***3 | Bearing ics | |
| 71 | 4***3 | Bearing ics | |
| 72 | 4***8 | Snap ring | |
| 73 | 4***4 | Snap ring | |
| 74 | K***7 | Sheave | |
| 75 | J***4 | Sheave set | |
| 76 | J***6 | Sheave set | |
| 78 | A***7 | Spacer |
