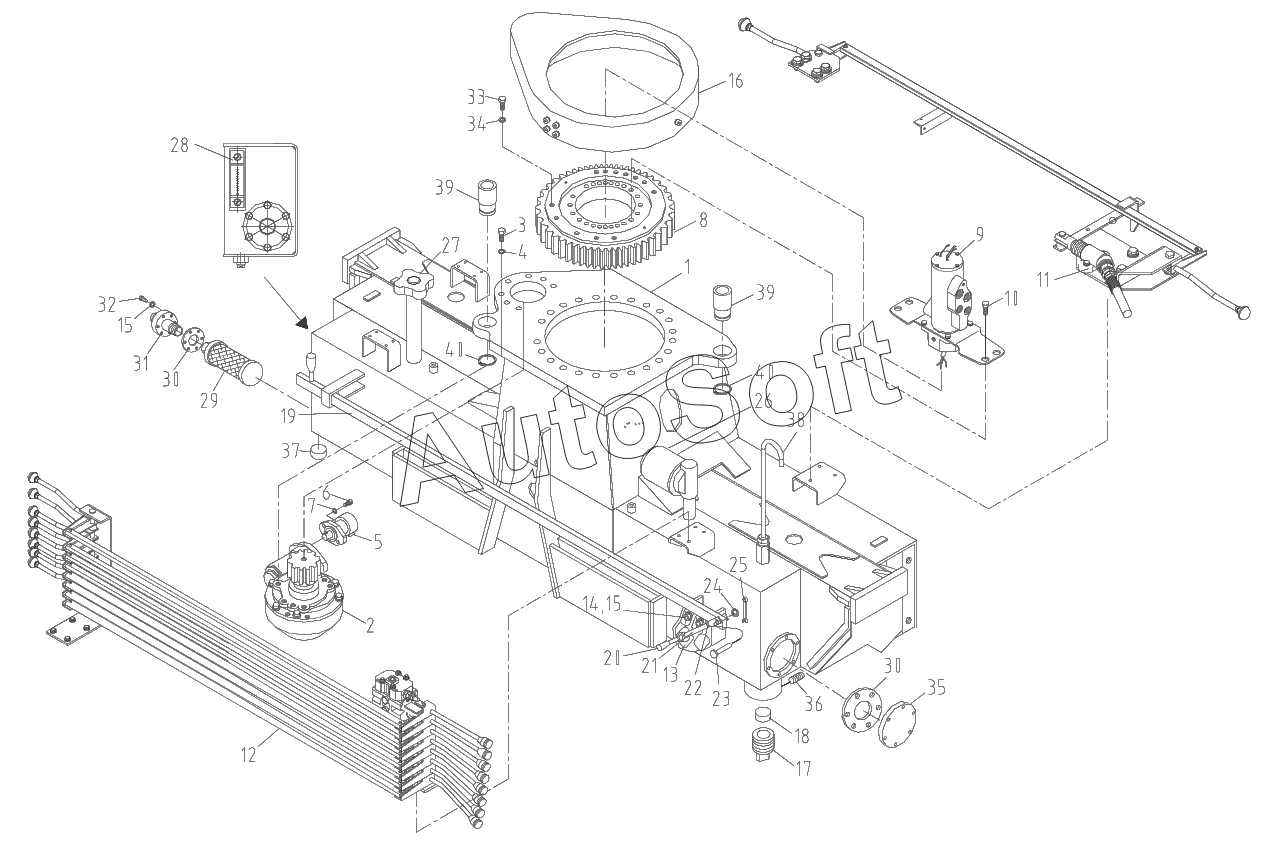

Каталог запасных частей к технике: Soosan SCS746L (2010). FRAME ASSEMBLY (REVISED AUGUST 2008)
31
22
23
24
25
26
27
28
29
30
30
21
32
33
34
35
36
37
38
39
39
40
40
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***1 | Frame | |
| 2 | J***0 | Swing r/g set | |
| 3 | 4***5 | Hex. Bolt | |
| 4 | 4***4 | Spring washer | |
| 5 | B***2 | Swing motor | |
| 6 | 4***4 | Hex. Bolt | |
| 7 | 4***2 | Spring washer | |
| 8 | J***0 | Swing bearing | |
| 9 | J***0 | Rotary joint assy | |
| 10 | 4***1 | Hex. Bolt | |
| 11 | B***0 | Acc.l system part | |
| 12 | J***0 | Operation assy | |
| 13 | B***9 | Diverter valve | |
| 14 | 4***9 | Socket bolt | |
| 15 | 4***1 | Spring washer | |
| 16 | J***0 | Gear cover set | |
| 17 | A***5 | Screw plug | |
| 18 | A***6 | Sliding plate | |
| 19 | A***8 | Diverter lever | |
| 20 | A***1 | Knob | |
| 21 | A***2 | Handle bar | |
| 22 | A***3 | Clip | |
| 23 | A***4 | Pin | |
| 24 | 4***5 | Plane washer | |
| 25 | 4***4 | Snap pin | |
| 26 | A***4 | Line filter | |
| 27 | B***7 | Air breather | |
| 28 | A***7 | Level gauge | |
| 29 | B***9 | Suction strainer | |
| 30 | B***9 | Gasket | |
| 31 | B***0 | Suction pipe | |
| 32 | 4***4 | Hex. Bolt | |
| 33 | 4***3 | Hex. Bolt | |
| 34 | 4***7 | Spring washer | |
| 35 | B***6 | Oil cover | |
| 36 | 4***9 | Set screw | |
| 37 | 2***4 | Hollow hex plug | |
| 38 | J***1 | Air breather | |
| 39 | J***2 | Bush | |
| 40 | 4***7 | Snap ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
