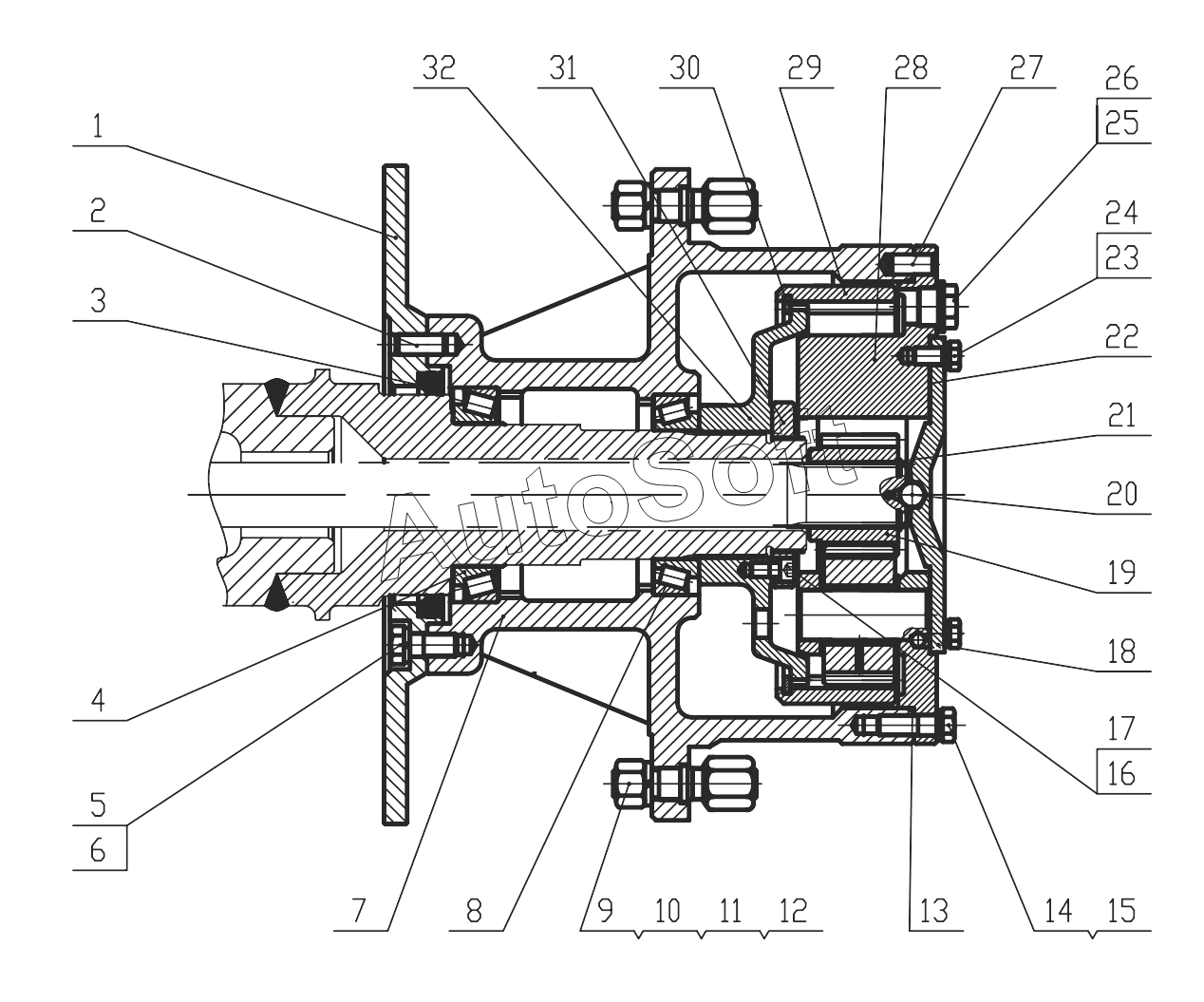

Каталог запасных частей к технике: XGMA XG935III (2011). Wheel end Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Disc | |
| 2 | 0***2 | Pin | |
| 3 | 1***3 | Seal | |
| 4 | 3***1 | Bearing | |
| 5 | 0***8 | Bolt | |
| 6 | 0***0 | Washer | |
| 7 | 7***1 | Hub | |
| 8 | 3***2 | Bearing | |
| 9 | 0***0 | Bolt | |
| 10 | 0***0 | Nut | |
| 11 | 0***1 | Lock washer | |
| 12 | 0***3 | Nut | |
| 13 | 1***4 | O-ring | |
| 14 | 0***0 | Bolt | |
| 15 | 0***5 | Washer | |
| 16 | 0***1 | Screw | |
| 17 | 0***3 | Washer | |
| 18 | 5***5 | Cover | |
| 19 | 4***5 | Sun gear | |
| 20 | 3***3 | Ball | |
| 21 | 0***2 | Snap ring | |
| 22 | 1***3 | Shims | |
| 23 | 0***1 | Bolt | |
| 24 | 0***3 | Washer | |
| 25 | 0***6 | Plug | |
| 26 | 0***6 | Washer | |
| 27 | 0***2 | Pin | |
| 28 | 5***4 | Planetary carrier assem | |
| 29 | 4***4 | Ring gear | |
| 30 | 5***1 | Snap ring | |
| 31 | 0***2 | Nut | |
| 32 | 4***7 | Ring hub |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
