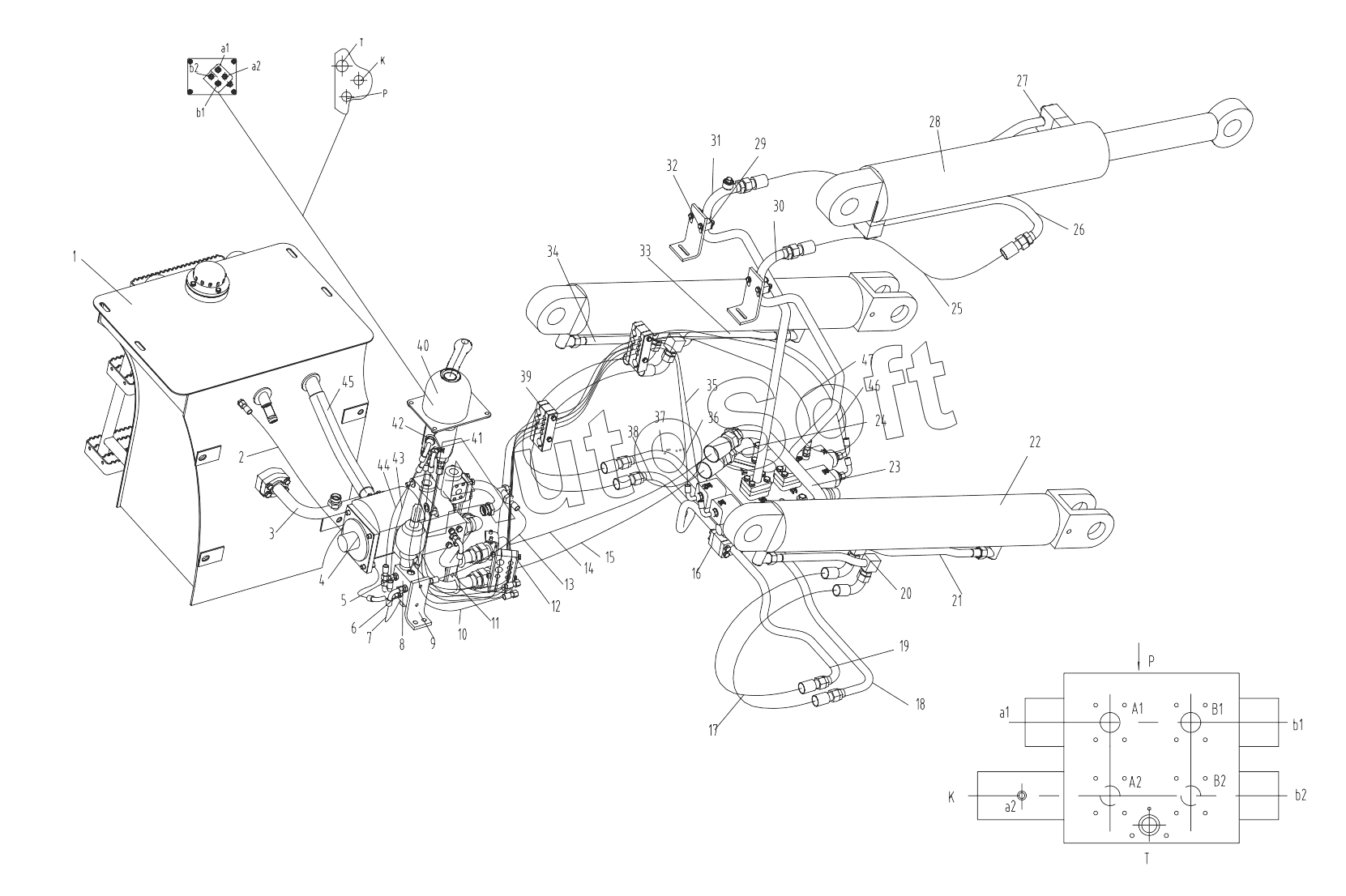

Каталог запасных частей к технике: XGMA XG935III (2011). Working Hydraulic System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Hydraulic oil tank | |
| 2 | 0***0 | Hose | |
| 3 | 1***7 | Tube joint | |
| 4 | 1***8 | Gear pump | |
| 5 | 3***1 | Connector | |
| 6 | 3***3 | Connector | |
| 7 | 0***9 | Hose | |
| 8 | 1***9 | Oil supply valve | |
| 9 | 2***5 | Plate | |
| 10 | 0***7 | Hose | |
| 11 | 0***7 | Clamp | |
| 12 | 0***2 | Clamp | |
| 13 | 0***1 | Hose | |
| 14 | 0***5 | Hose | |
| 15 | 0***6 | Hose | |
| 16 | 1***8 | Tube joint | |
| 17 | 0***2 | Hose | |
| 18 | 1***5 | Tube joint | |
| 19 | 1***6 | Tube joint | |
| 20 | 1***9 | Tube joint | |
| 21 | 1***8 | Tube joint | |
| 22 | 1***3 | Boom cylinder | |
| 23 | 1***3 | Tube joint | |
| 24 | 1***4 | Tube joint | |
| 25 | 0***5 | Hose | |
| 26 | 1***7 | Tube joint | |
| 27 | 1***6 | Tube joint | |
| 28 | 1***4 | Tilt cylinder | |
| 29 | 8***7 | Clamp | |
| 30 | 1***8 | Tube joint | |
| 31 | 1***9 | Tube joint | |
| 32 | 2***2 | Plate | |
| 33 | 1***3 | Tube joint | |
| 34 | 1***1 | Tube joint | |
| 35 | 0***3 | Hose | |
| 36 | 0***2 | Hose | |
| 37 | 1***8 | Tube joint | |
| 38 | 1***4 | Tube joint | |
| 39 | 0***6 | Clamp | |
| 40 | 1***3 | Pilot valve | |
| 41 | 3***3 | Connector | |
| 42 | 3***9 | Connector | |
| 43 | 0***0 | Hose | |
| 44 | 0***1 | Hose | |
| 45 | 0***9 | Hose | |
| 46 | 0***4 | Hose | |
| 47 | 0***5 | Hose |
