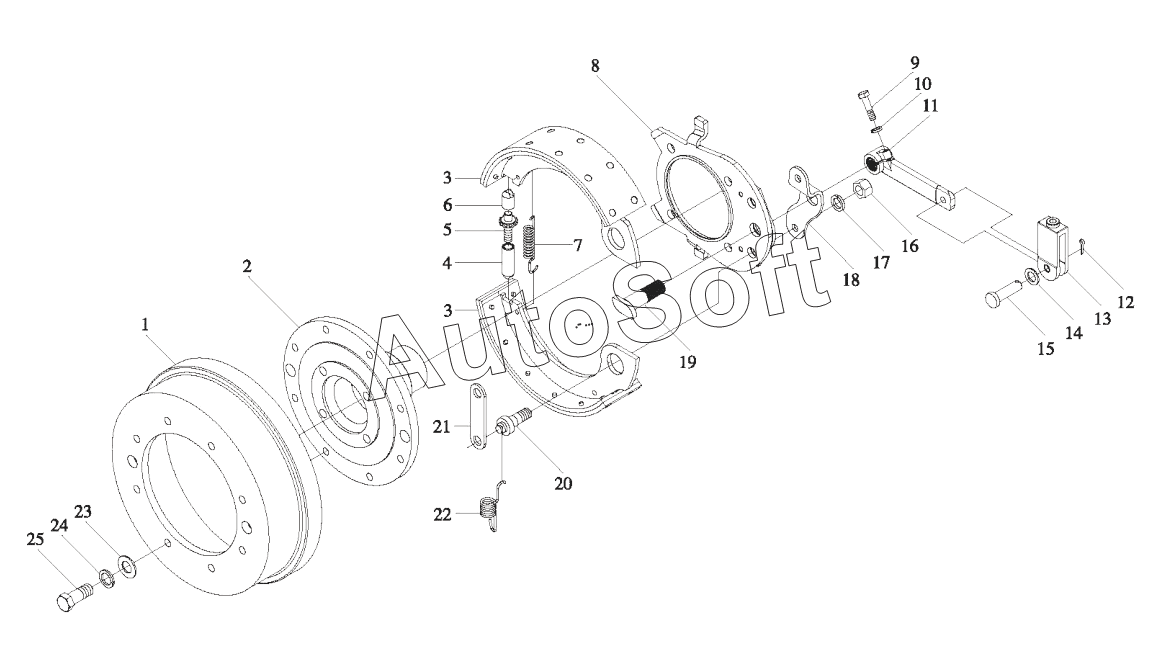

Каталог запасных частей к технике: XGMA XG935H (2013). Brake System
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Drum | |
| 2 | 5***7 | Flange | |
| 3 | 3***4 | Blake shoe assembly | |
| 4 | 5***2 | Screw sleeve | |
| 5 | 0***4 | Screw | |
| 6 | 6***6 | Gap | |
| 7 | 2***5 | Spring | |
| 8 | 1***6 | Bottom plate | |
| 9 | 0***4 | Bolt | |
| 10 | 0***1 | Washer | |
| 11 | 6***4 | Pull rod | |
| 12 | 0***2 | 08В0012 | |
| 13 | 7***1 | 74А0001 | |
| 14 | 0***1 | Washer | |
| 15 | 0***1 | Pin | |
| 16 | 0***4 | Nut | |
| 17 | 0***0 | Washer | |
| 18 | 2***5 | Bracket | |
| 19 | 6***1 | Shaft of pull rod | |
| 20 | 0***5 | Clamping screnr | |
| 21 | 5***7 | Filler plate | |
| 22 | 2***6 | Spring | |
| 23 | 0***2 | Washer | |
| 24 | 0***3 | Washer | |
| 25 | 0***7 | Blot |
