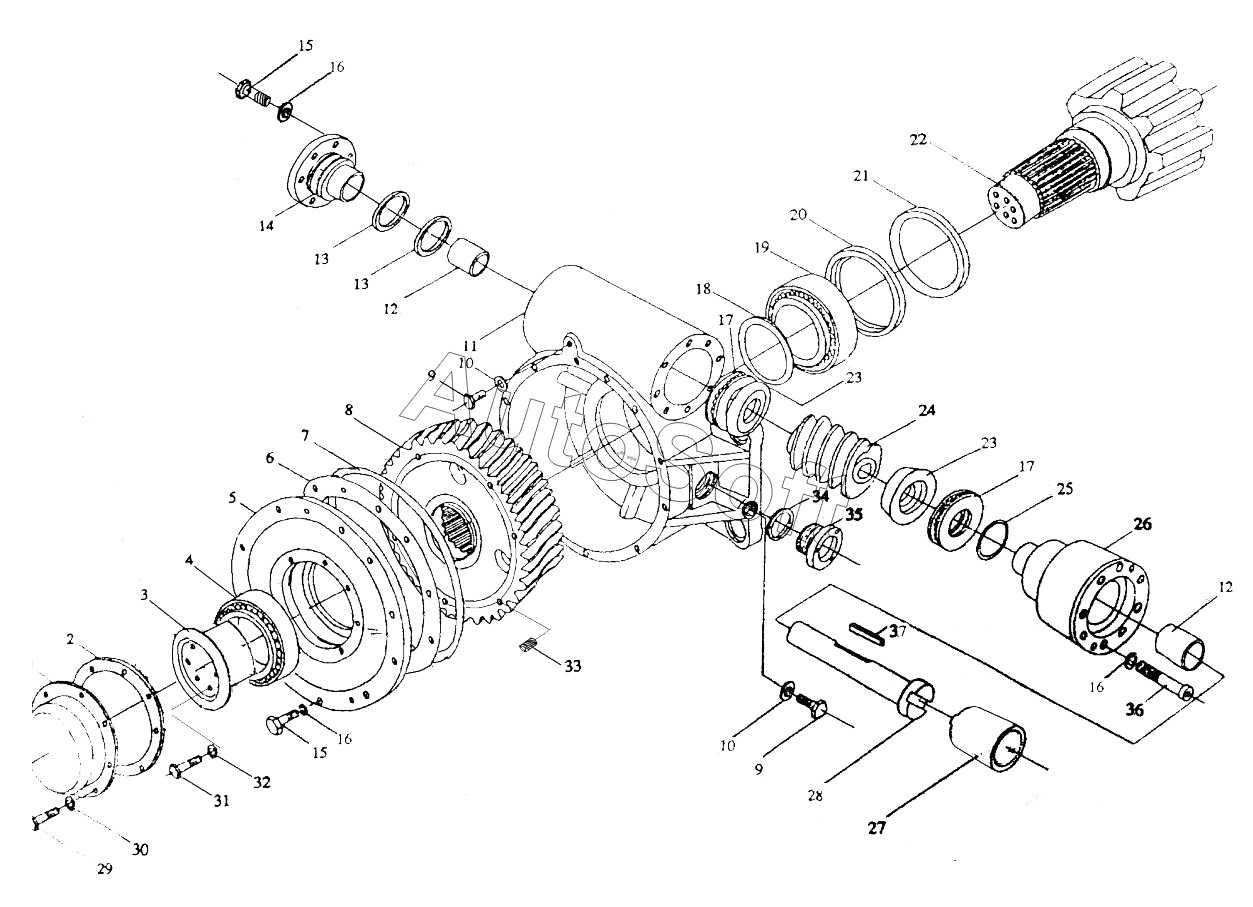

Каталог запасных частей к технике: XGMA XG31651. Worm gear box assembly
29
20
21
22
23
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
10
2
3
4
5
6
7
8
9
9
1
11
12
12
13
13
14
15
15
16
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***7 | Cover | |
| 2 | H***4 | Seals | |
| 3 | H***6 | Bearing Cover | |
| 4 | G***4 | Bearing | |
| 5 | H***2 | Cover | |
| 6 | H***8 | Mat | |
| 7 | G***2 | O-Ring | |
| 8 | H***1 | Turbine | |
| 9 | J***7 | Plug | |
| 10 | J***7 | Washer | |
| 11 | H***6 | Shell | |
| 12 | H***2 | Sleeve | |
| 13 | G***2 | O-Ring | |
| 14 | H***7 | Bearing Cage | |
| 15 | G***0 | Bolt | |
| 16 | G***7 | Washer | |
| 17 | G***5 | Bearing | |
| 18 | H***5 | Adjust mat | |
| 19 | G***4 | Bearing | |
| 20 | H***9 | Ring | |
| 21 | G***8 | Seal | |
| 22 | H***1 | Driving wheel | |
| 23 | H***3 | Dish | |
| 24 | H***2 | Worm | |
| 25 | G***2 | O-Ring | |
| 26 | H***9 | Bearing Cage | |
| 27 | H***0 | Adapter sleeve | |
| 28 | H***1 | Axis | |
| 29 | G***0 | Bolt | |
| 30 | G***7 | Washer | |
| 31 | G***0 | Screw | |
| 32 | G***7 | Washer | |
| 33 | G***5 | Bolt | |
| 34 | J***7 | Washer | |
| 35 | J***5 | Oil mark | |
| 36 | G***0 | Screw | |
| 37 | H***1 | Key |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
