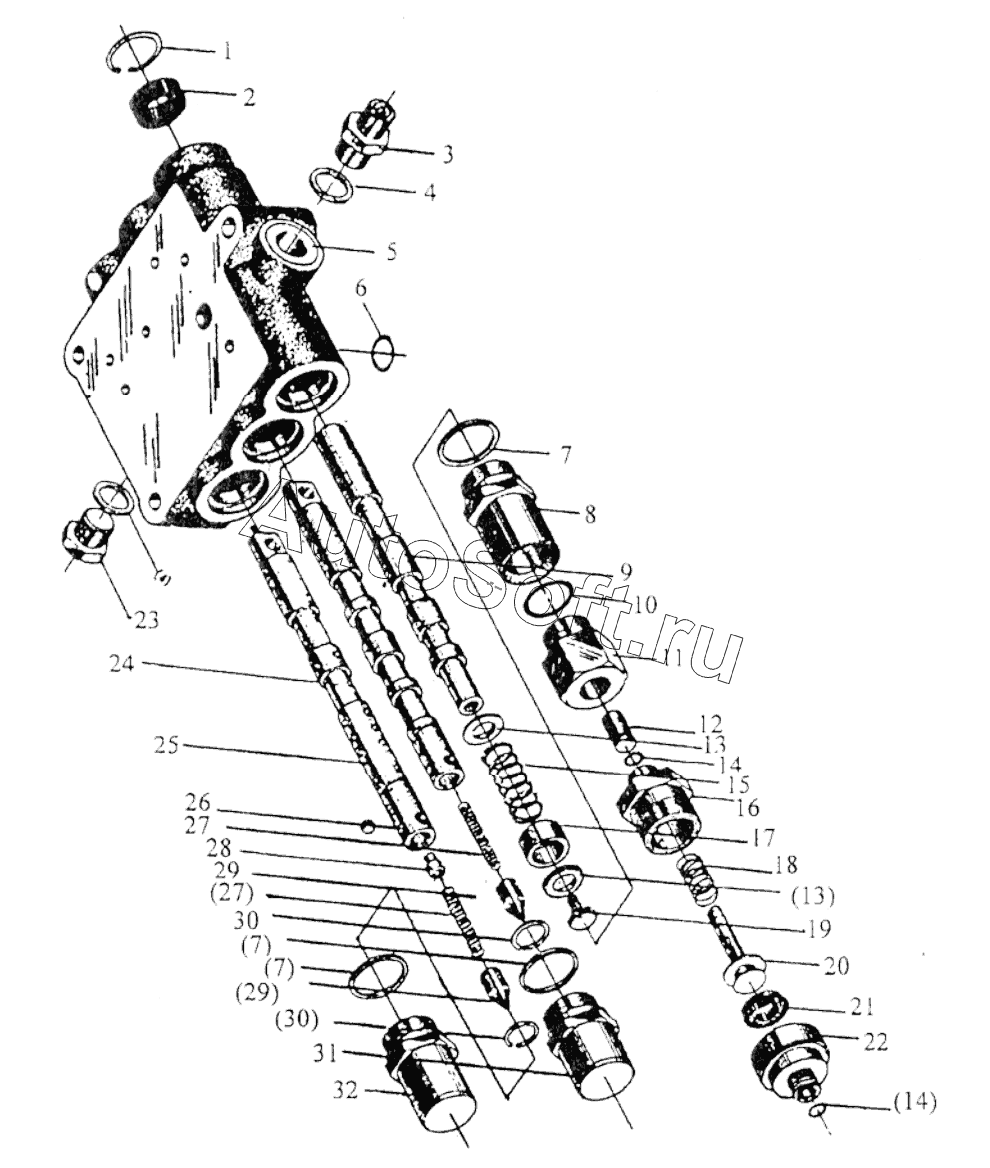

Каталог запасных частей к технике: Changlin ZL50H. Z30.4.13 Control Valve Assy
1
2
3
4
4
5
6
7
7
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***4 | Snap ring | |
| 2 | B***9 | Oil seal | |
| 3 | Z***5 | Pressure gauge joint | |
| 4 | B***5 | Washer | |
| 5 | Z***1 | Valve case | |
| 6 | B***3 | O-ring | |
| 7 | Z***6 | Washer | |
| 8 | Z***7 | Sleeve | |
| 9 | Z***4 | Valve stem | |
| 10 | B***7 | O-ring | |
| 11 | Z***2 | Plunger sleeve | |
| 12 | Z***3 | Plunger | |
| 13 | Z***0 | Washer | |
| 14 | B***8 | O-ring | |
| 15 | Z***9 | Spring | |
| 16 | Z***5 | Guide bushing | |
| 17 | Z***8 | Limit sleeve | |
| 18 | Z***6 | Retraction | |
| 19 | Z***1 | Spring | |
| 20 | Z***4 | Screw | |
| 21 | Z***7 | Piston rod | |
| 22 | Z***8 | Cover | |
| 23 | B***5 | Plug | |
| 24 | Z***3 | Valve stem | |
| 25 | Z***2 | Valve stem | |
| 26 | B***2 | Ball | |
| 27 | Z***0 | Spring | |
| 28 | B***1 | Screw | |
| 29 | Z***1 | Limit cone | |
| 30 | Z***2 | Check ring | |
| 31 | Z***9 | Sleeve | |
| 32 | Z***3 | Sleeve |
