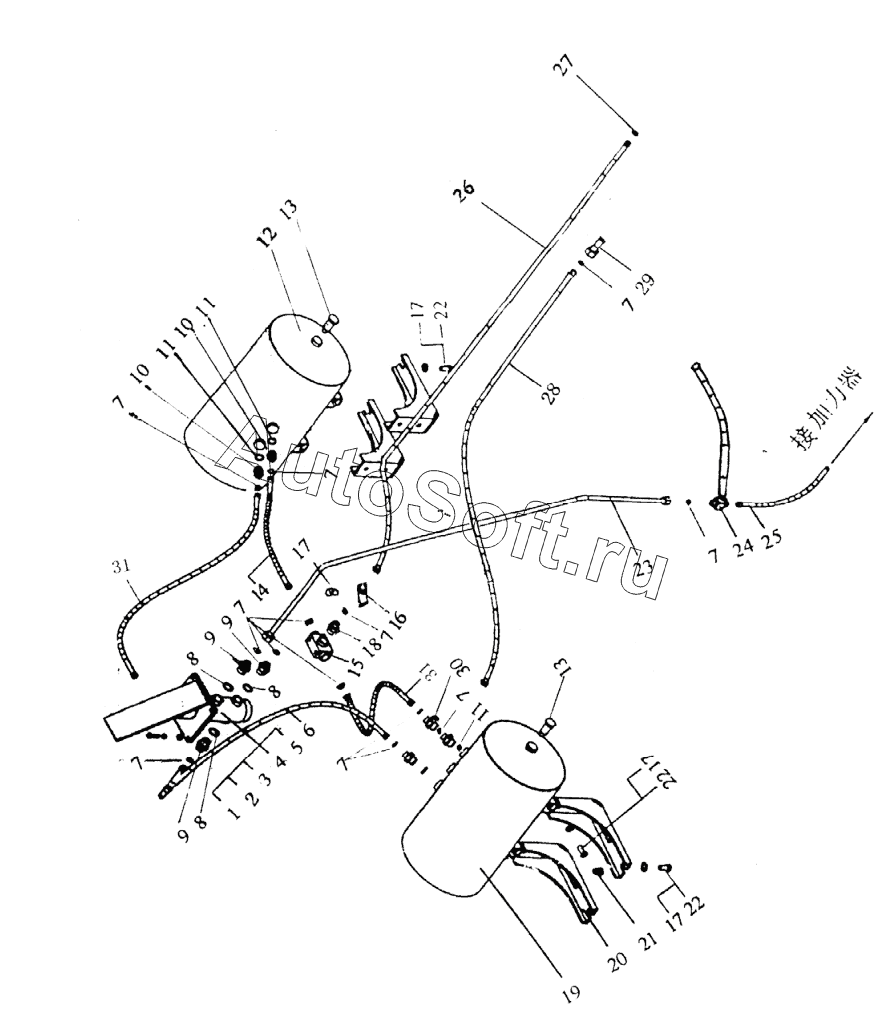

Каталог запасных частей к технике: Changlin ZL50H. Z50H.9C Brake System (1)
16
31
31
30
29
28
27
26
25
24
23
22
22
22
21
20
19
18
17
17
17
17
1
15
14
13
13
12
11
11
11
10
10
9
9
9
8
8
7
7
7
7
7
7
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***1 | Air brake valve | |
| 2 | B***6 | Bolt | |
| 3 | B***6 | Nut | |
| 4 | B***7 | Washer | |
| 5 | B***3 | Washer | |
| 6 | W***0 | Pipe | |
| 7 | B***8 | O-ring | |
| 8 | B***7 | Washer | |
| 9 | Z***1 | Joint | |
| 10 | Z***1 | Joint | |
| 11 | B***5 | Copper washer | |
| 12 | Z***7 | Rirht air tank | |
| 13 | W***1 | Safety valve | |
| 14 | W***0 | Pipe | |
| 15 | W***0 | One-way valve ass’y | |
| 16 | B***0 | Nip | |
| 17 | B***0 | Bolt | |
| 18 | Z***5 | Joint | |
| 19 | Z***7 | Left air tank | |
| 20 | Z***9 | Support | |
| 21 | W***6 | Drain valve | |
| 22 | B***3 | Washer | |
| 23 | W***3 | Pipe | |
| 24 | Z***2 | Joint | |
| 25 | Z***5 | Air pipe | |
| 26 | Z***1 | Pipe | |
| 27 | B***5 | Copper washer | |
| 28 | W***4 | Pipe | |
| 29 | Z***1 | Joint | |
| 30 | Z***6 | Joint | |
| 31 | W***8 | Pipe |
